उत्पाद विवरण:
|
| डिवाइस पैकेज: | तितली/टी.ओ | वेवलेंथ: | एल2(1295.56/1300.05/...) |
|---|---|---|---|
| बैंडविड्थ @3 डीबी: | <0.1 एनएम | बैंडविड्थ @20 डीबी: | <0.5 एनएम |
| आउटपुट पावर स्थिरता (15 मिनट): | ≤±0.01 डीबी | एसएमएसआर: | > 40 डीबी |
| प्रमुखता देना: | मल्टीचैनल ट्यून करने योग्य लेजर स्रोत UC,LanWDM प्रकाश स्रोत 1.0nm,0.01dB ट्यून करने योग्य लेजर स्रोत |
||

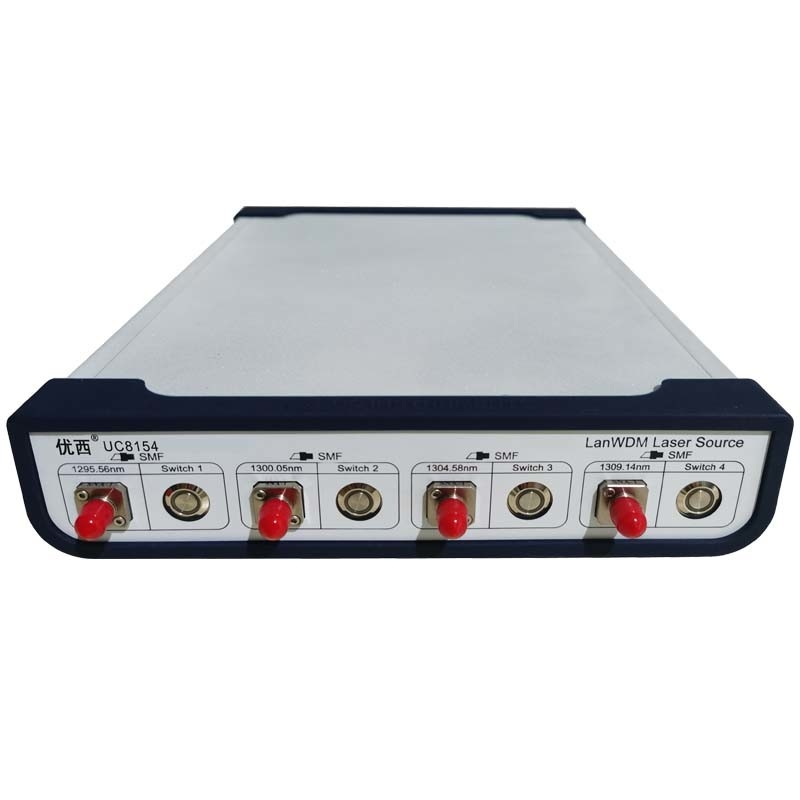

U8151/8154मल्टीचैनल लैनडब्ल्यूडीएम प्रकाश स्रोत तरंग दैर्ध्य सटीकता 1.0nm स्थिरता 0.01dB
LANWDM प्रकाश स्रोत का उपयोग WDM CWDM उपकरणों, उच्च परिशुद्धता WDM DWDM उपकरणों, AWG उपकरणों, सपाट ऑप्टिकल वेवगाइड PLC उपकरणों के लिए किया जा सकता है,ऑप्टिकल एम्पलीफायर EDFA और अन्य सामान्य ऑप्टिकल फाइबर ऑप्टिक्स माप और अनुप्रयोग, विशेष रूप से युग्मक और समतल ऑप्टिकल वेवगाइड पीएलसी घटकों के लिए उपयुक्त है।
संक्षेप में, तालिका के रूप में वर्णित विभिन्न उत्पाद मॉडल के विनिर्देशों को निम्नानुसार प्रतिष्ठित किया गया हैः
| मॉडल औरप्रत्यय | 8154-L1TP | 8154-L1BP | 8154-L2BP | 8154-L2BV | 8151-L1TP | 8151-L2BP | 8151-L2BV |
| तरंगदैर्ध्यL1 ((1271 / 91/...) | √ | √ | √ | ||||
| तरंगदैर्ध्यL2 ((1295 / 00/...) | √ | √ | √ | √ | |||
| समाक्षीय उपकरण पैकेज | √ | √ | |||||
| तितली उपकरण पैकेज | √ | √ | √ | √ | √ | ||
| चार तरंग दैर्ध्य चार आउटपुट चैनलों में विभाजित हैं | √ | √ | √ | √ | |||
|
चार तरंग दैर्ध्य और एक आउटपुट में चार |
√ | √ | √ | ||||
|
चार तरंग दैर्ध्य बराबर बिजली उत्पादन |
√ | √ | √ | √ | √ | ||
|
चार तरंग दैर्ध्य शक्ति समायोज्य आउटपुट |
√ | √ |
विनिर्देश
| मॉडल | 8154-L1TP/8151-L1TP | 8154-L1BP/V/ 8151-L1BP/V | 8154-L2BP/V/8151-L2BP/V | |
| उपकरण पैकेज | TO | तितली | ||
| तरंगदैर्ध्य | L1 ((1271/1291/1311/1331) | L2 ((1295.56/1300.05/...) | ||
| तरंग दैर्ध्य सटीकता | ± 1.0 एनएम | ± 0.5 एनएम | ||
| आउटपुट शक्ति | ≥ 1.0mW | ≥ 8.0mW | ||
| कनेक्टर का प्रकार | एफसी/एपीसी (अन्य एडाप्टर अनुकूलित किया जा सकता है) | |||
| बैंडविड्थ @3 dB | < 0.1 एनएम | |||
| बैंडविड्थ @20 डीबी | < 0.5 एनएम | |||
|
आउटपुट पावर स्थिरता (15 मिनट) |
≤±0.01 डीबी | |||
|
आउटपुट पावर स्थिरता (8 घंटे) |
≤±0.05 डीबी | ≤±0.03 डीबी | ||
| SMSR | > 40 डीबी | |||
| ऑपरेशन टेम्प | 0 ̊ +40 °C | |||
| भंडारण तापमान | -30 ̊+80 °C | |||
| आयाम | 1U: 235mm W, 55mm H, 320mm D | 2U: 245 मिमी W, 105 मिमी H, 320 मिमी D | ||
| वजन | 3.0 किलो | |||

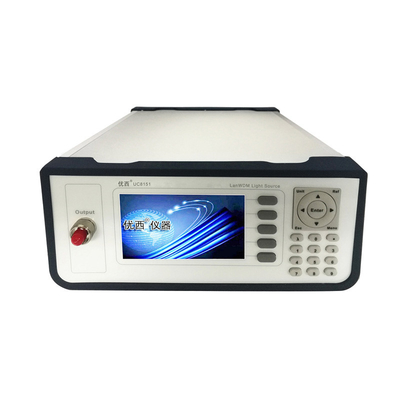

नोट: एक 1U चेसिस आम तौर पर चार-तरफा बराबर पावर आउटपुट के लिए उपयोग किया जाता है, और एक 2U चेसिस आम तौर पर चार-इन-वन और समायोज्य पावर आउटपुट के लिए उपयोग किया जाता है।
लैन डब्ल्यूडीएम प्रकाश स्रोत की बुनियादी अवधारणाएंः
1. तरंग दैर्ध्य बिंदुओं सेः तरंग दैर्ध्य को L1:1271/1291/1311/1331 nm और L2 के रूप में परिभाषित किया गया हैः1295.56/1300.05/1304.58/1309.14 एनएम. अन्य तरंग दैर्ध्य संयोजनों का नाम L3, L4...
2प्रकाश उत्सर्जक उपकरणों के पैकेजिंग रूप से, इसे विभाजित किया जा सकता हैः पहला समूह L1, जिसमें समाक्षीय डिवाइस और तितली डिवाइस पैकेजिंग है, और दूसरा समूह L2,जो आम तौर पर तितली उपकरण पैकेजिंग हैहम समाक्षीय पैकेज डिवाइस को UC8154-T (TO) के रूप में परिभाषित करते हैं, और तितली पैकेज डिवाइस को UC8154-B (Butterfly) के रूप में नामित किया जाता है।
3. चार तरंग दैर्ध्य आउटपुट रूप से विभाजित किया जाना हैः चार तरंग दैर्ध्य चार आउटपुट में विभाजित हैं, और चार तरंग दैर्ध्य चार-तरफा आउटपुट;हम UC8154 के रूप में चार तरंग दैर्ध्य चार तरह के आउटपुट को परिभाषित करते हैं और UC8151 के रूप में चार तरंग दैर्ध्य चार तरह के आउटपुट.
