उत्पाद विवरण:
|
| उत्पाद का नाम: | सिंगल चैनल ऑप्टिकल एटेन्यूएटर | ऑपरेशन मोड: | क्षीणन सेटिंग मोड |
|---|---|---|---|
| रेंज: | 0 ~ 45 डीबी | repeatability: | ± 0.02 डीबी (0 ~ 20 डीबी) ± 0.05 डीबी (20 ~ 40 डीबी) |
| फाइबर का प्रकार: | 9/125 उम सिंगल मोड | कनेक्टर प्रकार: | एफसी / यूपीसी कनेक्टर |
| प्रमुखता देना: | सिंगल चैनल ऑप्टिकल एटेन्यूएटर,लाइट पावर मीटर 1490nm,सिंगल मोड फाइबर एटेन्यूएटर 1550nm |
||

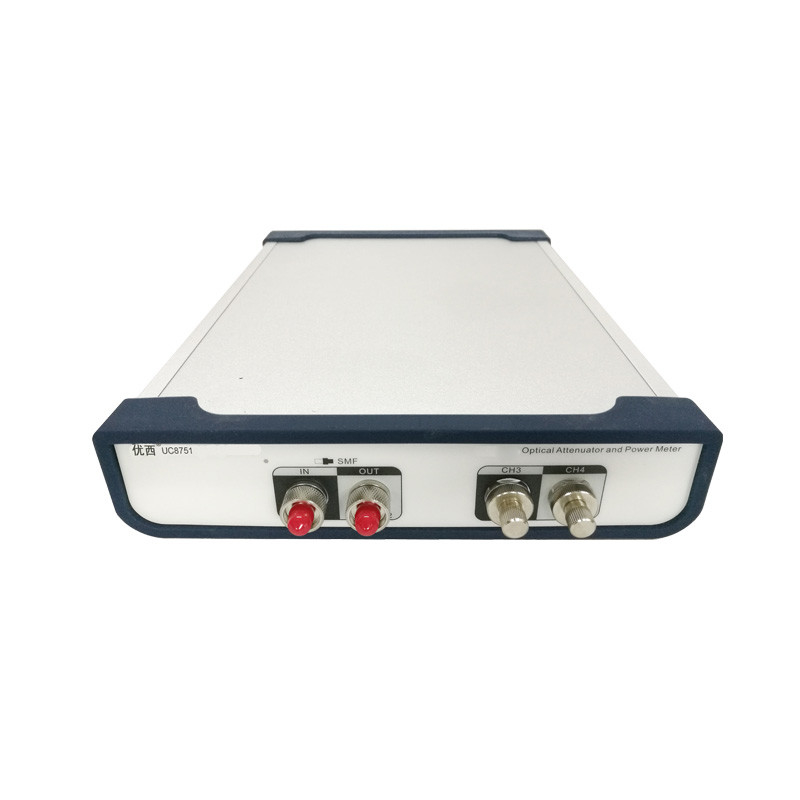

UC8751 एकल चैनल ऑप्टिकल एटेंन्यूएटर और पावर मीटर
तकनीकी विनिर्देश
| मॉडल # | UC8751/UC851 | |
| ऑपरेशन मोड | कमजोरी सेटिंग मोड | पावर सेटिंग मोड |
| रेंज | 0~45 डीबी | +5 ~ -70dBm |
| संकल्प | 0.01 डीबी | 0.001 डीबी |
| पुनरावृत्ति | ±0.02 dB (0 ~ 20 dB) ±0.05 डीबी (20~40 डीबी) | ±0.02 डीबी |
| कैलिब्रेशन तरंग दैर्ध्य | 1270 / 1310 / 1490 / 1550 / 1610 एनएम | |
| फाइबर का प्रकार | 9/125 um एकल मोड | एसएमएफ और एमएमएफ |
| कनेक्टर का प्रकार | FC/UPC कनेक्टर | एफसी/एससी/एलसी विकल्प |
| सम्मिलन हानि | ≤1.2 डीबी | |
| सटीकता (ऑप्टिकल पावर मॉनिटरिंग द्वारा) | ± 0.02 dB (0 ~ 20 dB) ±0.05 डीबी (20~40 डीबी) | ±0.02 डीबी |
| मॉनिटर पीएम का औसत समय | 2 एमएस ~ 1 एस | |
| निपटान का समय | 100ms | |
| क्षीणन संक्रमण गति | 0.1 ~ 50 dB/s | |
| रिटर्न हानि | > 45 डीबी | |
| अधिकतम सुरक्षित इनपुट शक्ति | +20dBm | +5dBm |
| पुनर्मूल्यांकन अवधि | दो वर्ष | |
| ऑपरेशन तापमान | 0 ̊ +40°C | |
| भंडारण तापमान | -30 ̊+80°C | |
| शक्ति | 100~240 वी | |
| आयाम | 235 मिमी W, 55 मिमी H, 320 मिमी D | |
| वजन | 3.0 किलो | |
आवेदन
ऑप्टिकल ट्रांससीवर परीक्षण
ऑप्टिकल ट्रांससीवर मॉड्यूल के बहु-चैनल त्रुटि माप में, समानांतर डेटा माप को महसूस किया जाता है;
ऑप्टिकल रिसीवर मॉड्यूल की संवेदनशीलता माप में, एक समानांतर, तेज और सटीक ऑप्टिकल पावर इनपुट प्रदान किया जाता है;
ऑप्टिकल शक्ति नियंत्रण स्थिरता समय 100 एमएस, बहुत परीक्षण दक्षता में सुधार।
ऑप्टिकल नेटवर्क का एकीकृत परीक्षण
नेटवर्क ट्रांसमिशन प्रदर्शन और नेटवर्क प्रबंधन का परीक्षण करने के लिए नेटवर्क उपकरण को एकीकृत और परीक्षण करते समय।
विशेषताएं
मंदता और ऑप्टिकल शक्ति की त्वरित, सटीक सेटिंग, सेट समयः 100 एमएस
उच्च परिशुद्धता वाले ओपीएम में निर्मित स्थिरता और सटीकता सुनिश्चित करता है।
सरल और सहज ग्राफिकल यूजर इंटरफेस, मल्टी-चैनल डेटा पूर्वावलोकन, एक नज़र में परीक्षण की स्थिति।
पावर कॉर्ड
अंतरराष्ट्रीय सुरक्षा मानकों के अनुसार, उपकरण एक 3-कोर बिजली के तार से लैस है जो राष्ट्रीय मानक को पूरा करता है।
जमीन सुरक्षा के साथ एक बिजली की आउटलेट में प्लग।
शक्ति सूचक प्रकाश
उपकरण चालू होने पर पावर इंडिकेटर चमकता है।
