उत्पाद विवरण:
|
| रंग: | नीला | रैखिकता (डीबी/डीबी): | ± 0.05 |
|---|---|---|---|
| इवेंट डेड जोन（एम）3: | ≤0.8 मी | एटीटी डेड जोन（एम）3: | ≤1.2 मी |
| स्क्रीन का साईज़: | 5.6इंच，640*480 | हानि संकल्प (डीबी): | 0.001 |
| नमूनाकरण संकल्प (एम): | 0.125 से 8 | नमूना बिंदु: | 32k |
| प्रमुखता देना: | OTDR ऑप्टिकल टाइम डोमेन रिफ्लेक्टरोमीटर,1550nm ऑप्टिकल फाइबर टेस्टर,1310nm ऑप्टिकल टाइम डोमेन रिफ्लेक्टर |
||

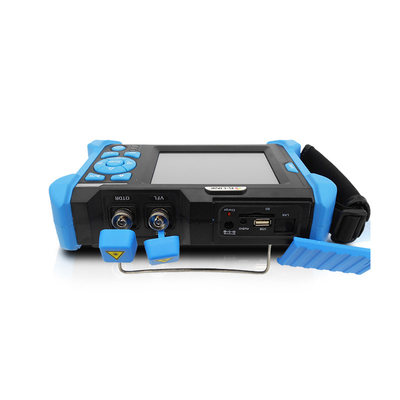

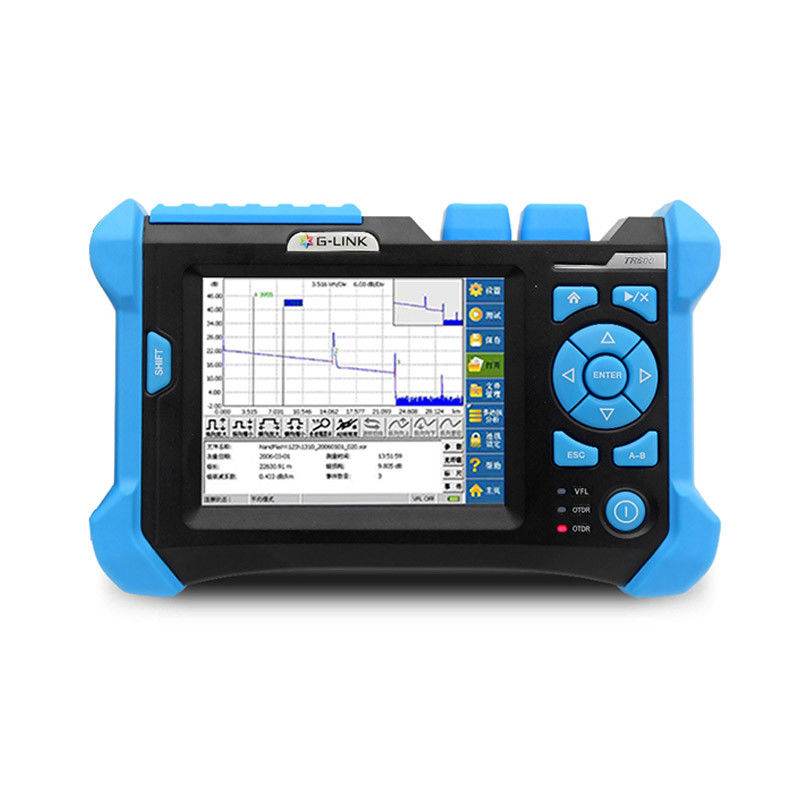

TR600-SV20A ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर ऑप्टिकल फाइबर टेस्टर OTDR
तकनीकी विनिर्देश:
| तरंग दैर्ध्य (एनएम) | 850/1300 | 1310/1550 | 1310/1490/1550 | 1625 | |||||||
| गतिशील रेंज (डीबी)2 | 21/19 | 35/33 | 38/36 | 40/38 | 32/30/30 | 344 | 365 | ||||
| पल्स चौड़ाई (एनएस) | 5,20,40,80,160,320,640,1280 | 5,20,40,80,160,320,640,1280,2560,5120,10240,20480 | |||||||||
| घटनाएँ ब्लाइंड एरिया (एम)3 | 2मी | 2मी | |||||||||
| क्षीणन अंधा क्षेत्र (एम)3 | 9 एम | 9 एम | |||||||||
| रैखिकता (डीबी/डीबी) | ±0.05 डीबी/डीबी | ||||||||||
| हानि सीमा (डीबी) | 0.05 | ||||||||||
| हानि समाधान (डीबी) | 0.01 | ||||||||||
| नमूनाकरण संकल्प (एम) | 0.125 से 8 | ||||||||||
| नमूना बिंदु | 32K | ||||||||||
| दूरी अनिश्चितता (एम) | ±(1 मीटर + 5×10-5× दूरी + नमूना अंतराल) | ||||||||||
| दूरी सीमा (किमी) | 0.3 से 200 | ||||||||||
| विशिष्ट वास्तविक समय ताज़ा अवधि (अवधि) | 0.2 | ||||||||||
| भंडारण क्षमता का पता लगाएं | एसडी कार्ड (2जी),＞ अनुच्छेद 1000 | ||||||||||
| लंबाई नापें | उपयोगकर्ता परिभाषित, 5 सेकंड, 10 सेकंड, 15 सेकंड, 30 सेकंड, 1 मिनट, 2 मिनट, 3 मिनट वैकल्पिक है | ||||||||||
| सामान्य विशिष्टता | इंटरफ़ेस प्रकार | ||||||||||
| आकार(H×W×D) | 150×235×66 | ऑप्टिकल इंटरफ़ेस | एफसी/यूपीसी (पीसी, एपीसी वैकल्पिक) | ||||||||
| का वजन | 1.5 किलो | डेटा इंटरफ़ेस | यूएसबी इंटरफ़ेस, एसडी कार्ड इंटरफ़ेस | ||||||||
| तापमान | ऑपरेटिंग तापमान -10℃ से 50℃ | ||||||||||
| भंडारण तापमान -40℃ से 70℃ | दृश्य दोष स्थान VFL | ||||||||||
| सापेक्षिक आर्द्रता | 0% से 95% (संक्षेपण) | तरंग दैर्ध्य | 650nm | ||||||||
| पावर सप्लाय | लिथियम बैटरी;लगातार काम करने का समय ≥8 घंटे | आउटपुट पावर (डीबीएम) | ≥-3 | ||||||||
| वारंटी अवधि | 12 महीने | अधिकतम दूरी का परीक्षण करें | 5 कि.मी | ||||||||
|
नोट: 1. तकनीकी विनिर्देश एक विशिष्ट पीसी कनेक्टर के साथ मापते समय उपकरण के गारंटीकृत प्रदर्शन का वर्णन करते हैं। फाइबर अपवर्तक सूचकांक के कारण होने वाली अनिश्चितता पर विचार नहीं किया जाता है। |
|||||||||||

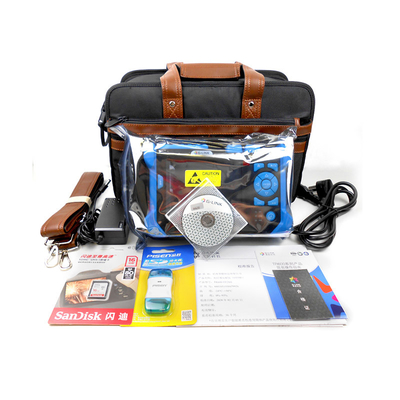

विन्यास:
1. TR600 SV20A ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर होस्ट + FC, SC एडाप्टर
2. वक्र विश्लेषण सॉफ्टवेयर + मैनुअल
3. पावर एडाप्टर
4. एसडी कार्ड + कार्ड रीडर
5. बैग ले जाना
उत्पाद वर्णन:
● व्यापक ऑप्टिकल फाइबर परीक्षण अनुप्रयोग, बहु-तरंगदैर्ध्य चयन प्रदान करते हैं:
एकल मोड: 1310/1490/1550/1625एनएम (फ़िल्टर के साथ), अधिकतम।40dB
मल्टी-मोड: 850/1300एनएम, 18/22डीबी
● स्वचालित माप मोड: बस मापी जाने वाली तरंग दैर्ध्य का चयन करें, और TR600 बाकी काम करता है, जिसमें स्वचालित रूप से माप की स्थिति निर्धारित करना, माप करना, घटना खोज और स्वचालित डेटा बचत शामिल है।
● स्वचालित नामकरण और माप फ़ाइलों का स्वचालित भंडारण महसूस किया जा सकता है, जो ऑपरेटरों की संचालन प्रक्रिया को सरल बनाता है।
● स्वचालित तरंग दैर्ध्य स्विचिंग के साथ बहु-तरंग दैर्ध्य माप मोड: पैरामीटर सेटिंग में, आप एक ही समय में कई तरंग दैर्ध्य का चयन कर सकते हैं और निष्पादित करने के लिए माप पर क्लिक कर सकते हैं।मल्टी-वेवलेंथ मापन मोड में, आप मापे गए प्रकाश का बेहतर विश्लेषण करने के लिए विभिन्न तरंग दैर्ध्य पर एक ही ऑप्टिकल फाइबर की क्षीणन स्थिति देख सकते हैं।
● संदर्भ तरंग के साथ तुलना के लिए ट्रेस निर्धारण फ़ंक्शन मोड: उपयोगकर्ता इस फ़ंक्शन का उपयोग किसी ट्रेस को ठीक करने और उसी स्क्रीन पर एक और वास्तविक समय या औसत मापा ट्रेस प्रदर्शित करने के लिए कर सकते हैं।परिणामी टेम्पलेट मल्टी-कोर फाइबर इंस्टॉलेशन के लिए या स्थापित फाइबर नेटवर्क में उम्र बढ़ने वाले फाइबर की जांच के लिए उपयोगी है।
● मल्टीपल ट्रेस तुलना "मल्टी-वेवलेंथ विश्लेषण" फ़ंक्शन मोड: "मल्टी-वेवलेंथ विश्लेषण" मोड में, किसी भी ट्रेस फ़ाइल तुलना डिस्प्ले विश्लेषण फ़ंक्शन को प्राप्त किया जा सकता है।
●TR600 शॉर्ट इवेंट ब्लाइंड एरिया का उपयोग कार्यालय या क्लाइंट की दो आसन्न घटनाओं को मापने की प्रक्रिया में ऑप्टिकल केबल स्थापना के लिए किया जा सकता है।इवेंट ब्लाइंड एरिया 1.5 मीटर तक पहुंच सकता है।
● आदर्श LAN/WAN/FTTx प्रमाणीकरण और समस्या निवारण उपकरण जो FTTx ऑनलाइन परीक्षण प्रदान करता है और स्प्लिटर्स और फाइबर सिरों की पहचान करता है।
● कुशल मानव-मशीन इंटरफ़ेस, टच-स्क्रीन डिज़ाइन, सहज संचालन, उपयोग में आसान, ले जाने में आसान।
● अनुकूलित बिजली आपूर्ति डिज़ाइन: अंतर्निर्मित बड़ी क्षमता वाली लिथियम रिचार्जेबल बैटरी, 8 घंटे से अधिक का स्टैंडबाय समय।
●बेलकोर फ़ाइल स्वरूप (.SOR), 10000 से अधिक ट्रेस स्टोरेज।
●CE, FCC, IS09001 प्रमाणन।
● संचार प्रकाश का पता लगाना: प्रभावी ढंग से परीक्षण उपकरण और संचार उपकरण की रक्षा कर सकता है।
● कनेक्शन स्थिति का पता लगाना: कनेक्शन हेड की कनेक्शन स्थिति को समय पर समझना, ताकि ऑपरेटर सर्वोत्तम वातावरण में माप कर सके।
● लचीला माप मोड स्विचिंग: वास्तविक समय माप मोड और औसत माप मोड को शॉर्टकट कुंजी ऑपरेशन द्वारा स्विच किया जा सकता है।
जी-लिंक ओटीडीआर ट्रेसेसमैनेजर पीसी सॉफ्टवेयर:
● परीक्षण ट्रेस फ़ाइल को ब्राउज़ और विश्लेषण कर सकते हैं।
● माप ट्रेस, घटना सूची, माप पैरामीटर, माप परिणाम और अन्य डेटा जानकारी प्रदर्शित करें।
● बैच संशोधन, बैच प्रिंटिंग फ़ंक्शन प्राप्त करना आसान है।
● विंडोज पीसी पर आधारित सॉफ्टवेयर पीसी पर टेस्ट ट्रेस का विश्लेषण/संपादन कर सकता है, और उपयोगकर्ता की जरूरतों के अनुसार परीक्षण रिपोर्ट के विभिन्न रूप भी तैयार कर सकता है।
● लचीला प्रिंटिंग मोड प्रदान करें: सिंगल पेज सिंगल ट्रेस प्रिंटिंग मोड, बैच प्रिंटिंग मोड, सिंगल पेज मल्टी-ट्रेस प्रिंटिंग मोड, मल्टी-वेवफॉर्म डिस्प्ले प्रिंटिंग मोड।मुद्रण विकल्पों और पेज सेटिंग्स के लिए वैयक्तिकृत विकल्प प्रदान करता है।
● तरंगरूप अंतर तुलना फ़ंक्शन: तरंगरूप विंडो में, एक ही समय में एक ही विंडो में कई तरंगरूप खोले जा सकते हैं, और तरंगरूपों के बीच के अंतर को एक ही विंडो में प्रदर्शित किया जा सकता है, ताकि इसके कारण होने वाले पैरामीटर परिवर्तनों की तुलना करना आसान हो सके फाइबर उम्र बढ़ने जैसे कारण।
● संपूर्ण इंटरफ़ेस डिस्प्ले बहुत सहज, सरल ऑपरेशन है, आरंभ करने के लिए मैनुअल का उपयोग करने की आवश्यकता नहीं है।
