उत्पाद विवरण:
|
| एटेन्यूएटर रेंज: | 0 ~ 45 डीबी | ऑपरेटिंग तरंग दैर्ध्य: | 1550±5 एनएम |
|---|---|---|---|
| निविष्ट वस्तु का नुकसान: | ≤1.8dB | फाइबर का प्रकार: | 8/125 उम पीएमएफ |
| कनेक्टर प्रकार: | FC/APC कनेक्टर | repeatability: | ≤ ± 0.02 डीबी |
| निपटान समय: | 100 मि.से | ||
| प्रमुखता देना: | ध्रुवीकरण संरक्षण ऑप्टिकल एटेन्यूएटर,दोहरी चैनल ध्रुवीकरण संरक्षण ऑप्टिकल एटेन्यूएटर,45DB ऑप्टिकल ऑसिलोस्कोप |
||

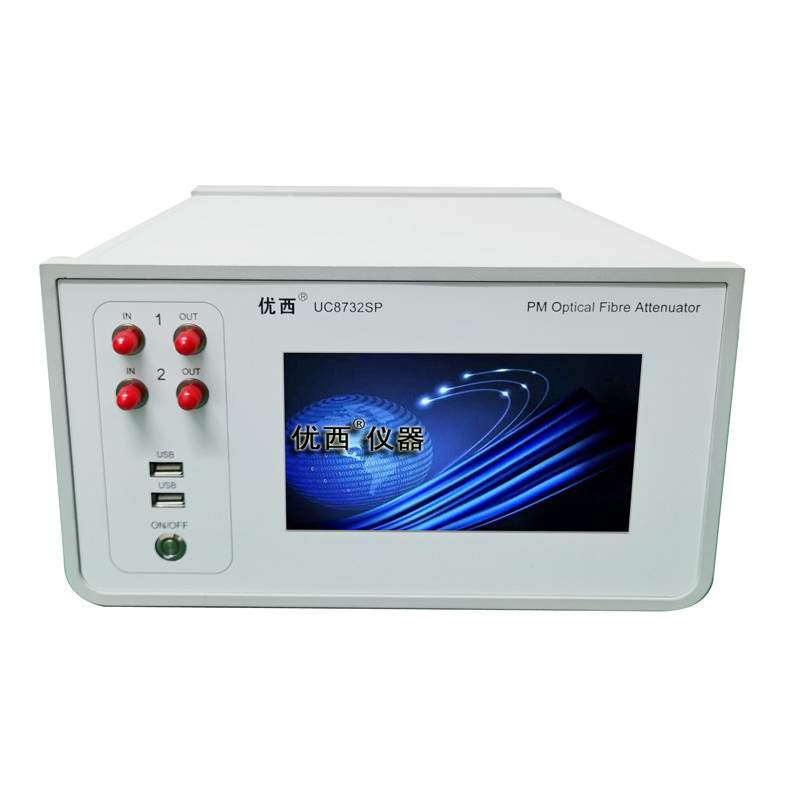

दो-चैनल ध्रुवीकरण-संरक्षण ऑप्टिकल एटेंन्यूएटर एटेंन्यूएटर रेंज 0 ~ 45 डीबी
विनिर्देश
| मॉडल # | यूC8732एसपी |
| क्षीणक रेंज | 0~45 डीबी |
| ऑपरेटिंग तरंग दैर्ध्य | 1550±5 एनएम |
| सम्मिलन हानि | ≤1.8dB |
| फाइबर का प्रकार | 8/125 um PMF |
| कनेक्टर का प्रकार | FC/APC कनेक्टर |
| क्षीणन सटीकता |
≤ ± 0.1 dB (0 ~ 25 dB) ≤ ± 0.02 dB (0 ~ 25 dB पावर कंट्रोल के साथ) |
| पुनरावृत्ति | ≤ ±0.02 डीबी |
| मॉनिटर पीएम का औसत समय | 1~1000ms |
| निपटान का समय | 100ms |
| क्षीणन संक्रमण गति | 0.1 ~ 50 dB/s |
| रिटर्न हानि | > 50 डीबी |
| अधिकतम सुरक्षित इनपुट शक्ति | +20dBm |
| टच स्क्रीन का आकार | 7" |
| संचार इंटरफ़ेस | RS232, यूएसबी, आरजे45 |
| पुनर्मूल्यांकन अवधि | दो वर्ष |
| ऑपरेशन तापमान | 0 ̊ +40°C |
| भंडारण तापमान | -30 ̊+80°C |
| शक्ति | 100~240 वी |
| आयाम | 280mm W, 140mm H, 320mm D |
| वजन | 4.0 किलो |
आवेदन
सक्रिय ऑप्टिकल मॉड्यूल/उपकरण परीक्षणः
ऑप्टिकल ट्रांससीवर मॉड्यूल के मल्टी-चैनल त्रुटि माप में, समानांतर डेटा माप को महसूस किया जाता है।
ऑप्टिकल रिसीवर मॉड्यूल की संवेदनशीलता माप में, समानांतर तेज और सटीक ऑप्टिकल पावर इनपुट प्रदान किया जाता है।
100ms ऑप्टिकल शक्ति नियंत्रण स्थिरता समय, बहुत परीक्षण दक्षता में सुधार.
ऑप्टिकल संचार नेटवर्क एकीकरण परीक्षणः
ऑप्टिकल संचार नेटवर्क एकीकरण में, नेटवर्क ट्रांसमिशन प्रदर्शन और नेटवर्क प्रबंधन कार्य का परीक्षण करें।
विशेषताएं
ऑप्टिकल क्षीणन और ऑप्टिकल पावर आउटपुट को जल्दी और सटीक रूप से सेट किया जा सकता है, और ऑप्टिकल पावर कंट्रोल का स्थिरता समय 100 एमएस से कम है।
मल्टी-चैनल एटेंचुएटर को एक ही समय में सेट किया जाता है, एक ही समय में कई पोर्ट को मापा जाता है, जिससे माप के समय में बहुत बचत होती है।
अंतर्निहित उच्च परिशुद्धता ऑप्टिकल पावर मीटर बिजली की निगरानी की स्थिरता और सटीकता सुनिश्चित करता है।
सरल संचालन, सहज ग्राफिकल यूजर इंटरफेस, एक ही समय में मल्टी-चैनल डेटा पूर्वावलोकन, एक नज़र में परीक्षण स्थिति;
विंडोज सिस्टम प्लेटफॉर्म पर आधारित, उपयोग और संचालन में आसान।
ऑप्टिकल एटेंचुएटर की भूमिकाः
1सर्किट में सिग्नल का आकार समायोजित करें।
2, तुलना विधि माप सर्किट में, इसका उपयोग मापे गए नेटवर्क के क्षीणन मूल्य को सीधे पढ़ने के लिए किया जा सकता है।
3, प्रतिबाधा मिलान में सुधार, अगर कुछ सर्किट एक अपेक्षाकृत स्थिर लोड प्रतिबाधा की आवश्यकता है, आप सर्किट और वास्तविक लोड प्रतिबाधा के बीच एक attenuator डाल सकते हैं,प्रतिबाधा परिवर्तन को बफर कर सकता है.
