उत्पाद विवरण:
|
| ऑपरेशन वेवलेंथ: | 1260 ~ 1650 एनएम | ऑपरेशन मॉडल: | स.ग |
|---|---|---|---|
| फाइबर का प्रकार: | सिंगल मोड एसएफएम-28 | प्रचालन तापमान: | 0 ~ + 40 ℃ |
| DIMENSIONS: | 235 मिमी डब्ल्यू, 55 मिमी एच, 320 डी मिमी | वजन: | 3.0 किग्रा |
| कनेक्टर प्रकार: | एफसी/एपीसी | ||
| प्रमुखता देना: | 235mm ब्रॉडबैंड लाइट सोर्स,30dBm ब्रॉडबैंड लाइट सोर्स |
||
ब्रॉडबैंड लाइट सोर्स मल्टीबैंड वैकल्पिक पावर घनत्व -30dBm

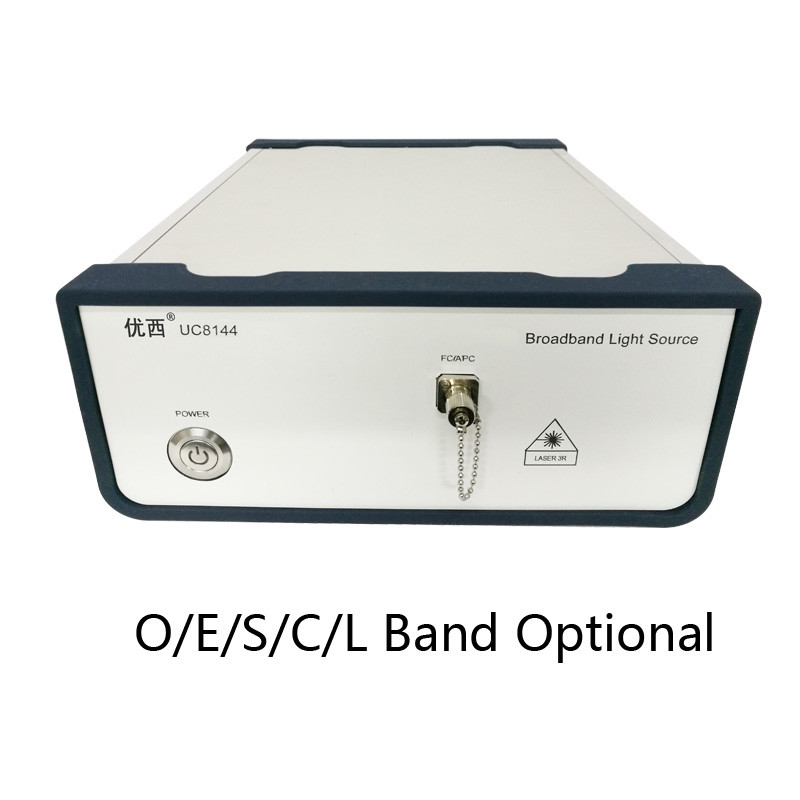

UC8144 ब्रॉडबैंड प्रकाश स्रोत
| मॉडल # | यू.सी.8144 |
|
ऑपरेशन तरंगदैर्ध्य |
1260 ~ 1650 एनएम |
| बैंड @-10 dB | ≥390 एनएम |
| आउटपुट शक्ति | ≥10dBm |
| स्पेक्ट्रल घनत्व | ≥-28dBm/nm |
| कनेक्टर का प्रकार | एफसी/एपीसी (अन्य एडाप्टर अनुकूलित किया जा सकता है) |
|
स्पेक्ट्रल घनत्व स्थिरता 15 मिनट के भीतर |
< ± 0.03 डीबीएम/एनएम |
|
आउटपुट पावर स्थिरता 15 मिनट के भीतर |
<±0.01 डीबी |
|
आउटपुट पावर 8 घंटे के भीतर स्थिरता |
≤ ± 0.05 डीबी |
| ऑपरेशन मॉडल | सीडब्ल्यू |
| फाइबर का प्रकार | एकल मोड SFM-28 |
| ऑपरेशन तापमान | 0 ️ +40°C |
| भंडारण तापमान | -30 ️ +80°C |
| विद्युत आपूर्ति | AC 110 ~ 220 V±10%, 50Hz/60Hz, 20W |
| आयाम | 235 मिमी डब्ल्यू, 55 मिमी एच, 320 डी मिमी |
| वजन | 3.0 किलो |
उपयोग के लिए निर्देश
1. बिजली की आपूर्ति
डिवाइस को चालू करने से पहले, जांचें कि इनपुट वोल्टेज डिवाइस का नामित इनपुट वोल्टेज है और क्या ग्राउंडिंग अच्छी है। प्रकाश स्रोत 220V AC 50Hz AC बिजली की आपूर्ति का उपयोग करता है।
2.कुंजी अनुभाग विवरण
पावर स्विच:पावर केबल को जोड़ने के बाद, इस स्विच को चालू करें और पावर इंडिकेटर चमकता है।
लेजर स्विच ON कुंजीःलेजर आउटपुट लाइट चालू या बंद करने के लिए इस कुंजी को दबाएं, लेकिन लेजर सुरक्षा के अंदर प्रकाश स्रोत, सॉफ्टवेयर धीमी गति से शुरू और धीमी गति से बंद तकनीक का उपयोग करके, कुंजी दबाने के बाद,यह सामान्य रूप से प्रकाश चालू या पूरी तरह से बंद करने के लिए 30 सेकंड लगते हैं, ऊपर की ओर आंदोलन, यह दर्शाता है कि लेजर चालू स्थिति में है;, नीचे स्नैप, यह दर्शाता है कि लेजर बंद स्थिति में है। प्रकाश स्रोत स्मृति समारोह है।प्रकाश स्रोत की आउटपुट शक्ति स्वचालित रूप से अंतिम आउटपुट शक्ति के लिए बहाल हो जाएगा.
3मशीन चालू/बंद करने के निर्देश
प्रारंभ अनुक्रमः
1) पावर चालू करने के लिए पावर बटन दबाएं
2) लेजर के आउटपुट कैप को हटा दें और मिलान जंपर को कनेक्ट करें।
3) लेजर खोलने के लिए लेजर ON बटन डायल करें।
नोटः1बिजली की आपूर्ति बंद होने के बाद, बिजली की आपूर्ति को फिर से शुरू करने से पहले कम से कम 30 सेकंड होना चाहिए। अन्यथा, लेजर सेवा जीवन प्रभावित होगा।
2, प्रकाश स्रोत के स्थिर कार्य को गर्म करने के समय को शुरू करने के लिए 30 मिनट की आवश्यकता होती है।
बंद करने का क्रमः
1) लेजर ON कुंजी लेजर डायल करें।
2) पावर सप्लाई बंद करने के लिए पावर बटन दबाएं।
4संकेत प्रकाश
शक्ति शक्ति संकेतकः यदि बिजली की आपूर्ति सामान्य है, तो संकेतक लाल है।
सूचक पर लेजरः सामान्य रूप से चालू होने पर लेजर हरा होता है।
1स्थिरता पर विचारः प्रकाश स्रोत अत्यधिक स्थिर है। उपयोग के दौरान उत्पाद की आउटपुट स्थिरता सुनिश्चित करने के लिए, कृपया निम्नलिखित पर ध्यान देंः
1) उपयोग करने से पहले, कृपया आउटपुट पूंछ फाइबर अंत चेहरे को साफ रखने के लिए सुनिश्चित करें, खासकर यदि आउटपुट अंत चेहरे पर गंदगी है, तो यह आउटपुट ऑप्टिकल शक्ति और स्थिरता को प्रभावित करेगा।
2) गंदे और कंपन वातावरण में उत्पाद का उपयोग करने से बचें। उत्पाद में सटीक ऑप्टिकल घटक होते हैं। अधिक धूल और कंपन घटकों की गुणवत्ता को खराब कर देंगे,जिससे उत्पाद की स्थिरता कम हो जाएगी.
3) तापमान और आर्द्रता में बड़े बदलाव वाले वातावरण में उत्पाद का उपयोग करने से बचें।दी गई स्थिरता सूचकांक पर्यावरण परिवर्तनों की एक छोटी सीमा में दी गई हैजब तापमान और आर्द्रता में बहुत परिवर्तन होता है, तो उपकरण स्वचालित रूप से एक स्थिर संतुलन स्थापित करेगा, जिसके दौरान स्थिरता खराब हो जाएगी।एक निश्चित गर्मी स्थिरीकरण समय की आवश्यकता होती है जब डिवाइस शुरू किया जाता है. 30 मिनट की सिफारिश की जाती है.
4) आउटलेट को जोड़ने के लिए अच्छी गुणवत्ता वाले ऑप्टिकल जंपर और उपकरण से मेल खाने वाले इंटरफ़ेस का उपयोग करें। सिद्धांत रूप में, जंपर जितना छोटा होगा, उतना ही बेहतर होगा और जंपर को स्वतंत्र रूप से स्थानांतरित नहीं होने दें।.
2परावर्तित प्रकाश नियंत्रणः
उच्च शक्ति वाले लेजर के लिए, किसी भी परावर्तित प्रकाश से लेजर के अस्थिर संचालन या यहां तक कि लेजर को नुकसान हो सकता है।खराब रिटर्न लॉस इंडेक्सप्रकाश स्रोत को ऑप्टिकल पथ से कनेक्ट करने से पहले,सुनिश्चित करें कि कोई परावर्तित प्रकाश उपकरण में प्रवेश न करे.
3ईएसडी रोकथाम:
आंतरिक लेजर और कुछ चिप्स इलेक्ट्रोस्टैटिक संवेदनशील उपकरण हैं। जब मानव शरीर या उच्च स्थैतिक बिजली के साथ अन्य वस्तुएं डिवाइस को छूती हैं, विशेष रूप से उजागर कनेक्टर,उपकरण को अपूरणीय क्षति हो सकती हैइसलिए, यह अनुशंसा की जाती है कि: उपकरण अच्छी तरह से ग्राउंड किया जाए और ऑपरेटर इलेक्ट्रोस्टैटिक सुरक्षा उपाय करे।
4बिजली की आपूर्तिः
सुनिश्चित करें कि इनपुट पावर सप्लाई डिवाइस विनिर्देशों द्वारा आवश्यक वोल्टेज और वर्तमान सीमा के भीतर है, और डिवाइस का उपयोग करते समय गलती से पावर बंद न करें।
5व्यक्तिगत सुरक्षाः
जब प्रकाश स्रोत काम कर रहा हो, तो प्रत्यक्ष रूप से ऑप्टिकल फाइबर आउटपुट अंत मुखौटा में न देखें, चाहे वह प्रकाश स्रोत आउटलेट हो या बाहरी कनेक्शन जंपर पोर्ट।अपनी त्वचा को सीधे तेज प्रकाश के संपर्क में न लाएं, जिससे गंभीर चोट लग सकती है।
वर्ग IIIb लेजर उत्पाद।
सावधानी:नियंत्रण, समायोजन और प्रक्रियाओं के उपयोग के अलावा अन्य जो यहां निर्दिष्ट हैं खतरनाक लेजर विकिरण के जोखिम का परिणाम हो सकता है।
