उत्पाद विवरण:
|
| सेंसर तत्व: | InGaAs | तरंग दैर्ध्य रेंज: | 850 ~ 1700 एनएम |
|---|---|---|---|
| बिजली रेंज: | + 5 ~ -80dBm | आवेदन फाइबर प्रकार: | मानक एसएम और एमएम |
| संचार अंतरफलक: | यूएसबी + ट्रिगर | आयाम: | 52 मिमी एच，60 मिमी डब्ल्यू，150 मिमी डी |
| प्रमुखता देना: | यूएसबी ऑप्टिकल पावर मीटर,डायनेमिक ऑप्टिकल पावर मीटर |
||
USB ऑप्टिकल पावर मीटर मॉड्यूल रैपिड सैंपलिंग डायनेमिक रेंज +5 ~ -80dBm

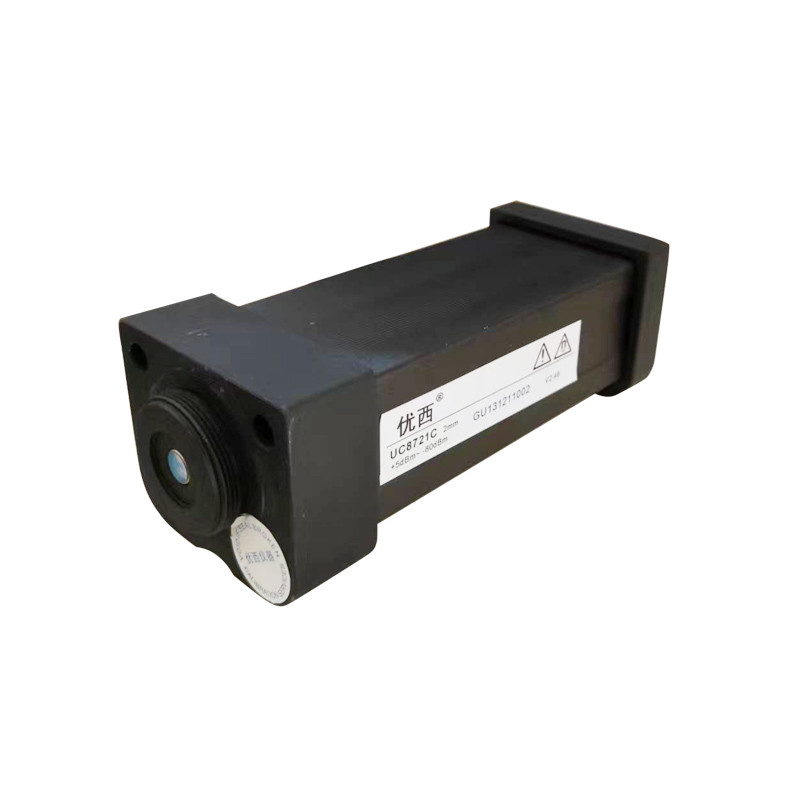

UC8721 USB ऑप्टिकल पावर मीटर मॉड्यूल
उत्पाद का परिचय
UC8721 एक USB इंटरफ़ेस ऑप्टिकल पावर मीटर मॉड्यूल है।इसकी नमूना अवधि माइक्रोसेकंड प्राप्त करती है, और उच्च गति से डेटा एकत्र और संसाधित कर सकती है।
UC8721 ऑप्टिकल पावर मीटर मॉड्यूल पीसी से जुड़ा एक यूएसबी संचार पोर्ट प्रदान करता है।ऑपरेटर UC8721 को नियंत्रित करने के लिए अपने डेमो प्रोग्राम का उपयोग करता है, माप मूल्यों को देखता है और पैरामीटर सेट करता है।UC8721 ऑप्टिकल पावर मेट मॉड्यूल DWDM घटकों, AWG और PLC घटकों, ऑप्टिकल एम्पलीफायरों के परीक्षण और अन्य सामान्य-उद्देश्य फाइबर ऑप्टिकल परीक्षण और माप अनुप्रयोगों के प्रदर्शन में बेहतर प्रदर्शन प्रदान करता है।अन्य यूसी इंस्ट्रूमेंट्स पावर मीटर मॉड्यूल की तुलना में, यूसी 8721 में उच्च गति नमूनाकरण और कॉम्पैक्ट आयाम है और यह ऑप्टिकल पावर मीटर नमूना प्रणाली के लिए विशेष रूप से उपयुक्त है जिसे विभिन्न रूपों और कई चैनलों में इकट्ठा किया जाता है।
सॉफ्टवेयर का इस्तेमाल करना चाहिए
UC8721 ऑप्टिकल पावर मीटर मॉड्यूल अपने अंतर्निहित यूएसबी संचार केबल के माध्यम से एक पीसी के साथ संचार कर सकता है।UC8721 ऑप्टिकल पावर मीटर मॉड्यूल मॉड्यूल पैरामीटर सेट करने और सभी एप्लिकेशन ऑपरेशन करने के लिए गुआंगज़ौ Youxi द्वारा प्रदान किए गए एप्लिकेशन सॉफ़्टवेयर का उपयोग कर सकता है।
डोर इंटरफेस के साथ वर्णन करें
USB से 1B4 कोर परिरक्षित केबल
संचार पोर्ट USB से 1B4 कोर परिरक्षण केबल से जुड़ा है, जिसे संचार स्थापित करने के लिए सीधे पीसी से जोड़ा जा सकता है।
तुल्यकालिक इनपुट पोर्ट
एसएमए कनेक्टर का उपयोग करके सिंक्रोनस सिग्नल इनपुट पोर्ट, बाहर से पल्स ट्रिगर सिग्नल प्राप्त करता है, बढ़ती बढ़त प्रभावी है।
ऑप्टिकल इनपुट इंटरफ़ेस
लेजर सिग्नल इनपुट पोर्ट। जब एक ऑप्टिकल फाइबर जम्पर एक ऑप्टिकल पावर मीटर मॉड्यूल से जुड़ा होता है, तो बीच में एक कनेक्शन एडेप्टर की आवश्यकता होती है। कनेक्शन एडेप्टर को पावर मीटर कनेक्टर और फाइबर कनेक्टर के प्रकार से मेल खाना चाहिए।
निम्नलिखित आंकड़ा संदर्भ के लिए ऑप्टिकल फाइबर को UC8721 ऑप्टिकल पावर मीटर से जोड़ने के लिए दो विशिष्ट कनेक्शन एडेप्टर सूचीबद्ध करता है।
