उत्पाद विवरण:
|
| बिजली रेंज: | +10 ~ -65dBm | अंशांकन तरंगदैर्ध्य: | 850/980/1310/1490/1550/1610 एनएम |
|---|---|---|---|
| आवेदन फाइबर प्रकार: | मानक एसएम और एमएम 62.5 um कोर आकार तक | रैखिकता (शक्ति): | ± 0.06 डीबी (1200 एनएम ~ 1610 एनएम, 0 ~ -50 डीबीएम) |
| भंडारण तापमान: | -30 +80 ℃ | प्रचालन तापमान: | 0 +40 ℃ |
| आयाम: | 245 मिमी डब्ल्यू, 105 मिमी एच, 320 मिमी डी | ||
| प्रमुखता देना: | 4 चैनल ऑप्टिकल पावर मीटर,65dBm ऑप्टिकल पावर मीटर |
||
2/4 चैनल पावर मीटर पावर रेंज +10 ~ -65dBm/+25 ~ -50dBm
UC8202 2चैनल पावर मीटर
का एक सिंहावलोकन
UC8202 डुअल-चैनल ऑप्टिकल पावर मीटर गुआंगज़ौ Youxi कंपनी से उच्च परिशुद्धता और विस्तृत श्रृंखला ऑप्टिकल पावर माप उपकरण का एक उन्नत संस्करण है।उपकरण दो स्वतंत्र बिजली मीटर चैनल प्रदान करता है, जिसका उपयोग ऑप्टिकल शक्ति के प्रत्यक्ष माप और ऑप्टिकल क्षीणन हानि के सापेक्ष माप के लिए किया जा सकता है।
UC8202 दोहरी चैनल ऑप्टिकल पावर मीटर नंगे फाइबर स्थिरता से लैस किया जा सकता है, परीक्षण अधिक सुविधाजनक और तेज है, बड़े आकार के एचडी एलसीडी डिस्प्ले माप पैरामीटर, पैनल बटन सीधे पैरामीटर सेट करते हैं, ऑपरेशन बहुत आसान है।बिजली मीटर एक बड़ी शक्ति माप सीमा, तेज प्रतिक्रिया गति, उच्च स्थिरता के साथ एक नया डेटा अधिग्रहण और प्रसंस्करण विधि को अपनाता है।
यूजर इंटरफेस विवरण

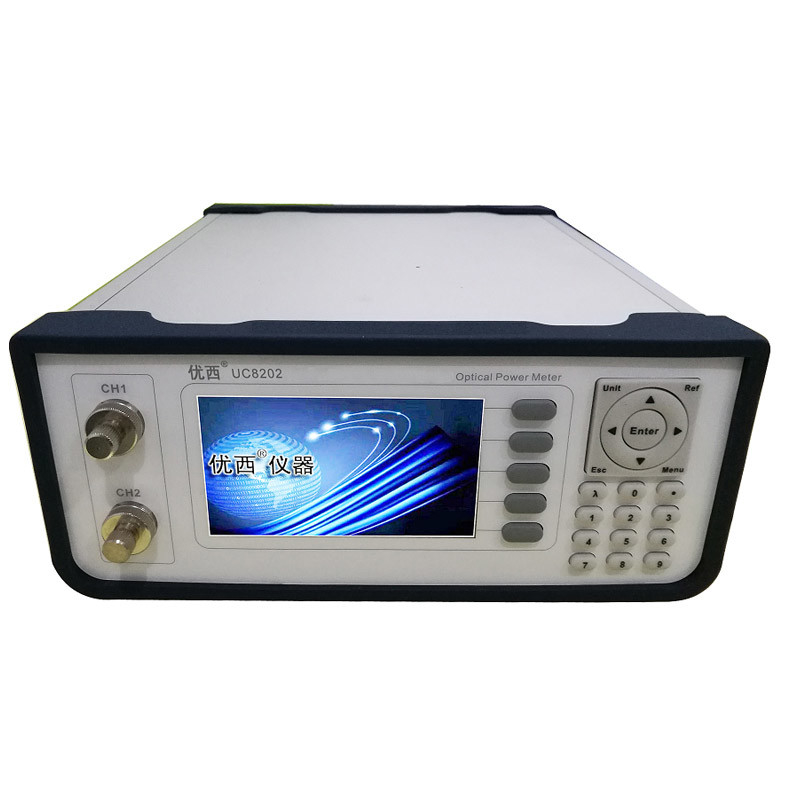

मेजबान का फ्रंट पैनल
उदाहरण के तौर पर UC8202 डेस्कटॉप लें:
दिखाना
एलसीडी दोनों चैनलों के लिए ऑप्टिकल पावर, ऑपरेटिंग वेवलेंथ, पावर रेफरेंस वैल्यू और औसत समय मानों का वास्तविक समय माप प्रदर्शित करता है।
चाबियाँ
बिजली मीटर उपकरण का नियंत्रण संचालन और पैरामीटर सेटिंग कुंजी दबाकर किया जाता है।
ऑप्टिकल इनपुट चैनल
लेजर सिग्नल इनपुट इंटरफेस, एडेप्टर उत्पाद खरीदते समय ग्राहक द्वारा निर्दिष्ट मानक एफसी / पीसी या एफसी / एपीसी एडेप्टर कनेक्शन चुन सकता है।
मेजबान का रियर पैनल
बिजली आपूर्ति की आवश्यकताएं
उपकरण ओवरवॉल्टेज वर्ग II नियमों का अनुपालन करता है।ऑपरेटिंग वोल्टेज 100 ~ 240V एसी वोल्टेज है, आवृत्ति रेंज 48 ~ 66 हर्ट्ज है, ऑपरेटिंग वोल्टेज 115V है, अधिकतम खपत वर्तमान 230mA है;जब ऑपरेटिंग वोल्टेज 230V है, तो अधिकतम खपत वर्तमान 120mA है।
यूएसबी पोर्ट
यूएसबी इंटरफ़ेस एक मानक 4-कोर बी-टाइप इंटरफ़ेस है, जिसे इंस्ट्रूमेंट और पीसी से जोड़ा जा सकता है, और इंस्ट्रूमेंट को मॉनिटरिंग सॉफ्टवेयर द्वारा नियंत्रित किया जा सकता है।
यूएसबी कनेक्शन केबल
यूएसबी केबल की लंबाई 5 मीटर से अधिक नहीं हो सकती।अन्यथा, केवल एक तृतीय-पक्ष USB परिधीय विस्तारक का उपयोग किया जा सकता है।आम तौर पर, अधिकतम विस्तार लंबाई 50 मीटर तक पहुंच सकती है।
RS232 सीरियल पोर्ट
साधन के सीरियल पोर्ट पैरामीटर एक निश्चित मान पर सेट हैं।कंप्यूटर के सीरियल पोर्ट पैरामीटर सेटिंग्स को इंस्ट्रूमेंट पैरामीटर सेटिंग्स से मेल खाना चाहिए।
