1x4 डेस्कटॉप ऑप्टिकल स्विच

इस्तेमाल केलिए निर्देश

1. संरचना विवरण

1.1 फ्रंट पैनल विवरण

सामने का हिस्सा

(1) एलसीडी डिस्प्ले: डिवाइस का पता, वर्तमान चैनल और संबंधित जानकारी प्रदर्शित करता है।
(2), - अप की;- डाउन की;दर्ज करें - कुंजी की पुष्टि करें;Esc - कुंजी रद्द करें।
(3) पावर इंडिकेटर पावर 1, पावर 2: काम कर रहे बिजली की आपूर्ति को इंगित करता है।

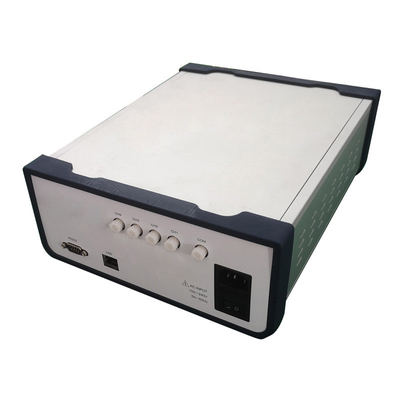

1.2 रियर पैनल विवरण

पश्च भाग

(1) RJ45 ईथरनेट इंटरफ़ेस, RS-232 सीरियल पोर्ट: डिवाइस मॉनिटरिंग डेटा के लिए संचार इंटरफ़ेस।
(2) एसी पावर इंटरफेस: उपकरण के लिए एसी बिजली की आपूर्ति का इनपुट इंटरफेस।
ऑप्टिकल पोर्ट का विवरण: डिवाइस पैनल पर I/O पोर्ट सार्वजनिक पोर्ट हैं।चैनल नंबर 1, 2, 3 और 4 क्रमशः हैं।

2. डिवाइस कनेक्शन विवरण

2.1 आंतरिक ऑप्टिकल पथ विवरण

1 x 4 ऑप्टिकल स्विच के आंतरिक ऑप्टिकल पथ का योजनाबद्ध आरेख

2.2 संचार इंटरफेस कनेक्शन विवरण

(1) RS-232 इंटरफ़ेस
डिवाइस को कंप्यूटर से कनेक्ट करते समय, दोनों सिरों पर छेद वाली DB9 सीरियल पोर्ट क्रॉसओवर केबल का उपयोग करें।यानी दोनों सिरों पर पिन #2 और पिन #3 को क्रॉस किया जाता है, दोनों सिरों पर पिन #5 को जोड़ा जाता है, और बाकी पिन कनेक्ट नहीं होते हैं।
(2) आरजे 45 ईथरनेट इंटरफेस
स्विच के माध्यम से डिवाइस को कंप्यूटर से कनेक्ट करते समय, स्ट्रेट-थ्रू केबल का उपयोग करें (दोनों सिरों पर तारों का क्रम 1-नारंगी और सफेद, 2-नारंगी, 3-हरा और सफेद, 4-नीला, 5-नीला और सफेद है। , 6-हरा, 7-भूरा और सफेद, 8-भूरा)।जब डिवाइस सीधे कंप्यूटर से जुड़ा होता है, तो क्रॉस वायर का उपयोग किया जाना चाहिए (एक छोर है: 1-नारंगी-सफेद, 2-नारंगी, 3-हरा-सफेद, 4-नीला, 5-नीला-सफेद, 6-हरा, 7-भूरा-सफेद, 8-भूरा; दूसरा सिरा है: 1- हरा सफेद, 2- हरा, 3- नारंगी सफेद, 4- नीला, 5- नीला सफेद, 6- नारंगी, 7- भूरा सफेद, 8- भूरा )

3. पैनल संचालन निर्देश

(1) कीबोर्ड लॉक: चैनल डिवाइस का संचार इंटरफ़ेस यह निर्धारित करने के लिए संबंधित कमांड भेजता है कि क्या पैनल की कुंजियों का उपयोग करने की अनुमति है।विवरण के लिए "संचार प्रोटोकॉल विवरण" देखें।जब पैनल कुंजी लॉक हो जाती है, तो पैनल के माध्यम से संबंधित पैरामीटर सेट नहीं किए जा सकते हैं।
(2) यह निर्धारित करना कि क्या प्रारंभिक इंटरफ़ेस चैनल स्विचिंग की अनुमति देता है।

मैंप्रारंभिक इंटरफ़ेस पर चैनल स्विच की अनुमति देने की प्रक्रिया:मैंमेनू में प्रवेश करने के लिए एंटर दबाएं जब आप इसे इस्तेमाल करने की अनुमति देने के लिए बटन दबाते हैं।"1. चैनल लॉक सेटिंग" चुनने के लिए "▲" या "▼" कुंजी दबाएं;एंटर करने के लिए "एंटर" दबाएं।④ "स्विच की अनुमति दें" का चयन करने के लिए "▲" या "▼" कुंजी दबाएं;पूरा होने की पुष्टि करने के लिए "एंटर" दबाएं।पूरी प्रक्रिया के दौरान, पिछले चरण पर लौटने के लिए Esc दबाएं।

   मैंएक चैनल स्विच को आरंभिक इंटरफ़ेस पर लॉक करने की प्रक्रिया: (1) जब आप इसे उपयोग करने की अनुमति देते हैं तो मेनू दर्ज करने के लिए एंटर दबाएं।"1. चैनल लॉक सेटिंग" चुनने के लिए "▲" या "▼" कुंजी दबाएं;एंटर करने के लिए "एंटर" दबाएं।④ "लॉक स्विच" चुनने के लिए "▲" या "▼" कुंजी दबाएं;पूरा होने की पुष्टि करने के लिए "एंटर" दबाएं।पूरी प्रक्रिया के दौरान, पिछले चरण पर लौटने के लिए Esc दबाएं।

(3) चैनल स्विचिंग

(5) स्वचालित स्कैनिंग का समय निर्धारित करें और स्वचालित स्कैनिंग शुरू करें

मैंदबाएंमैंमेनू दर्ज करने के लिए कुंजी।② "4. स्वचालित स्कैन सेटिंग्स" का चयन करने के लिए "▲" या "▼" कुंजी दबाएं;एंटर करने के लिए "एंटर" दबाएं।स्कैन अंतराल के "घंटे" का चयन करने के लिए कुंजी "▲" या "▼" दबाएं;पुष्टि करने के लिए "एंटर" कुंजी दबाएं;⑥ "मिनट" चुनने के लिए "▲" या "▼" कुंजी दबाएं;⑦ निर्धारित करने के लिए "एंटर" कुंजी दबाएं;"दूसरा" चुनने के लिए "▲" या "▼" कुंजी दबाएं;एंटर दबाएं।यदि समय शून्य नहीं है, तो स्वचालित स्कैन प्रारंभ हो जाता है।पूरी प्रक्रिया के दौरान, पिछले चरण पर लौटने के लिए Esc दबाएं।

मैंस्वचालित स्कैनिंग के दौरान, पैनल पर स्कैनिंग रोकने के तीन तरीके हैं: (1) जब प्रारंभिक इंटरफ़ेस चैनल स्विचिंग की अनुमति देता है, तो स्कैनिंग रोकने के लिए चैनल स्विच करने के लिए "▲" या "▼" दबाएं;स्कैनिंग रोकने के लिए "2. चैनल अनिवार्य चयन" के तहत चैनल स्विच करें।मेनू में "4. स्वचालित स्कैन सेटिंग्स" स्कैनिंग को रोकने के लिए स्कैनिंग समय अंतराल को "00 घंटे, 00 मिनट, 00 सेकंड" पर सेट करें।

(6) डिवाइस एड्रेस सेटिंग, जिसका उपयोग तंग सीरियल पोर्ट संसाधनों के मामले में विभिन्न पतों वाले कई उपकरणों को नियंत्रित करने के लिए किया जा सकता है।

मैंदबाएंमैंमेनू दर्ज करने के लिए कुंजी।② "5. पता सेटिंग" चुनने के लिए "▲" या "▼" कुंजी दबाएं;एंटर करने के लिए "एंटर" दबाएं।④ "नया पता" चुनने के लिए "▲" या "▼" कुंजी दबाएं;पूरा होने की पुष्टि करने के लिए "एंटर" दबाएं।पूरी प्रक्रिया के दौरान, पिछले चरण पर लौटने के लिए Esc दबाएं।

(7) सीरियल पोर्ट बॉड दर की सेटिंग विभिन्न बॉड दरों की सेटिंग को पूरा कर सकती है।बॉड दर को निम्नानुसार सेट किया जा सकता है: 1200, 2400, 4800, 9600, 19200, 57600, 115200, आमतौर पर 19200 के रूप में सेट किया जाता है। (नोट: बॉड दर सेटिंग्स पुनरारंभ होने के बाद ही प्रभावी होती हैं।)

मैंदबाएंमैंमेनू दर्ज करने के लिए कुंजी।"6. बॉड दर सेटिंग" का चयन करने के लिए "▲" या "▼" कुंजी दबाएं;एंटर करने के लिए "एंटर" दबाएं।④ "बॉड दर" चुनने के लिए "▲" या "▼" कुंजी दबाएं;पूरा होने की पुष्टि करने के लिए "एंटर" दबाएं।पूरी प्रक्रिया के दौरान, पिछले चरण पर लौटने के लिए Esc दबाएं।

(8) एलसीडी बैकलाइट देरी सेटिंग

मैंदबाएंमैंमेनू दर्ज करने के लिए कुंजी।② "7. LCD बैकलाइट" चुनने के लिए "▲" या "▼" दबाएं;एंटर करने के लिए "एंटर" दबाएं।विलंब समय का चयन करने के लिए "▲" या "▼" कुंजी दबाएं;पुष्टि करने के लिए "एंटर" कुंजी दबाएं;पूरी प्रक्रिया के दौरान, पिछले चरण पर लौटने के लिए Esc दबाएं।

(9) त्रुटि संदेश शीघ्र

मैंत्रुटि 1 - डेटा ओवरफ़्लो इंगित करता है।
मैंत्रुटि 2 - इंगित करता है कि ऑप्टिकल स्विच मॉड्यूल गलत तरीके से काम कर रहा है।

.4.ऊपरी कंप्यूटर निगरानी का विवरण

डिवाइस स्वचालित माप या रीयल-टाइम मॉनिटरिंग (सीरियल पोर्ट मॉनिटरिंग सिस्टम या सीरियल पोर्ट सॉफ़्टवेयर का उपयोग करके), या रिमोट मॉनिटरिंग का एहसास करने के लिए फ्रंट पैनल पर RS-232 (या RS-485) इंटरफ़ेस के माध्यम से कंप्यूटर से नियंत्रण संकेत प्राप्त कर सकता है। ईथरनेट पोर्ट के माध्यम से।

4.1.कार्यक्रम नियंत्रण निर्देश
(1) यह उपकरण एक समय में केवल एक निर्देश को निष्पादित कर सकता है।आमतौर पर तब तक प्रतीक्षा करें जब तक कि प्रोग्राम अगले निर्देश में प्रवेश करने से पहले संबंधित मान वापस न कर दे।
(2) कृपया बड़े अक्षरों का प्रयोग करें।
(3) शार्प ब्रैकेट "& LT;" इनपुट करेंवास्तविक संचालन में।एक प्रारंभिक चरित्र के रूप में, एक कोष्ठक ">"टर्मिनेटर के रूप में।
