तितली विशेष तरंग दैर्ध्य ट्यून करने योग्य लेजर स्रोत उच्च स्थिरता ± 2nm

तितली विशेष तरंग दैर्ध्य लेजर स्रोत उच्च स्थिरता ± 2nm

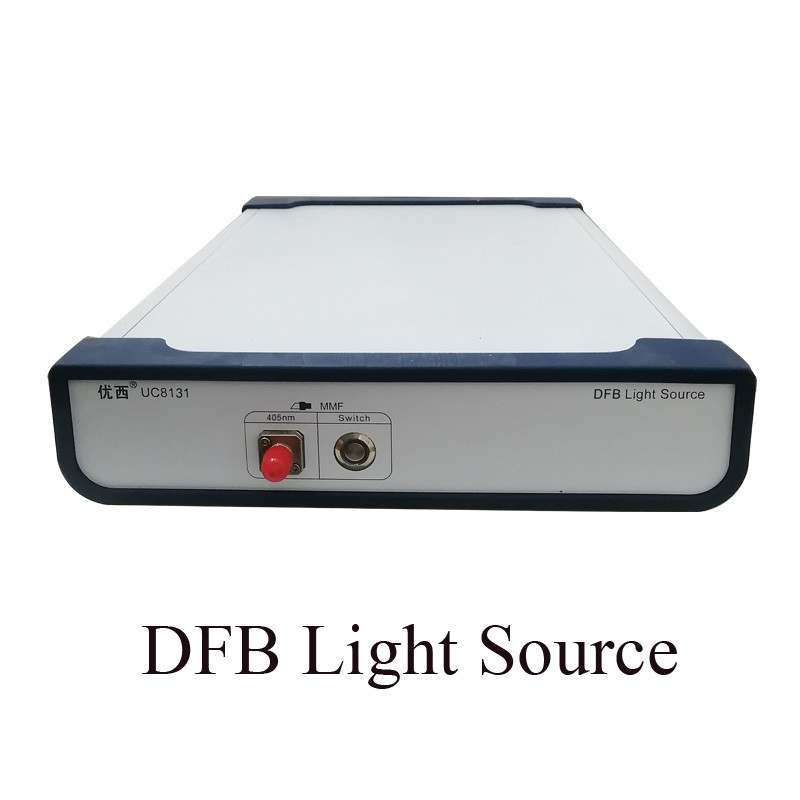

UC8131 विशेष तरंग दैर्ध्य लेजर स्रोत

हमने उल्लेख किया
UC812n / UC813n मल्टी-चैनल लेजर स्रोत का उपयोग WDM CWDM उपकरणों, उच्च परिशुद्धता WDM उपकरणों, ऑप्टिकल वेवगाइड झंझरी सरणी AWG उपकरणों, प्लेनर ऑप्टिकल वेवगाइड पीएलसी उपकरणों, ऑप्टिकल एम्पलीफायर EDFA और अन्य सामान्य फाइबर ऑप्टिक्स माप और अनुप्रयोग के लिए किया जा सकता है।विशेष रूप से, यह कप्लर्स और प्लानर ऑप्टिकल वेवगाइड के पीएलसीएस के बड़े पैमाने पर उत्पादन और पता लगाने के लिए उपयुक्त है।
विशेष बिंदु
UC812n / UC813n मल्टी-चैनल लेजर स्रोत में उच्च आउटपुट स्थिरता, छोटे आकार, तेज स्टार्ट-अप आदि की विशेषताएं हैं।प्रकाश स्रोत उपकरण निश्चित तरंग दैर्ध्य प्रकाश स्रोत आउटपुट सिग्नल के कई चैनल प्रदान कर सकते हैं।गुआंगज़ौ youxi भी 850, 980, 1250,1270... 1610,1625 एनएम और दो या चार या अधिक तरंग दैर्ध्य प्रकाश स्रोत उपकरणों के किसी भी संयोजन को अनुकूलित कर सकता है।

उत्पाद इंटरफ़ेस विवरण

साधन के सामने

साधन के पीछे

बिजली आपूर्ति की आवश्यकताएं
उपकरण ओवरवॉल्टेज वर्ग II नियमों का अनुपालन करता है।ऑपरेटिंग वोल्टेज 100 ~ 240V एसी वोल्टेज है, आवृत्ति रेंज 48 ~ 66 हर्ट्ज है, ऑपरेटिंग वोल्टेज 115V है, अधिकतम खपत वर्तमान 230mA है;जब ऑपरेटिंग वोल्टेज 230V है, तो अधिकतम खपत वर्तमान 120mA है।

संचार इंटरफ़ेस विवरण
उपकरण के बैक पैनल पर दो संचार पोर्ट हैं, अर्थात् USB और RS232 इंटरफ़ेस।

यूएसबी इंटरफ़ेस
यूएसबी इंटरफ़ेस एक मानक 4-कोर बी-टाइप इंटरफ़ेस है, जिसे इंस्ट्रूमेंट और पीसी से जोड़ा जा सकता है, और इंस्ट्रूमेंट को मॉनिटरिंग सॉफ्टवेयर द्वारा नियंत्रित किया जा सकता है।

RS232 इंटरफ़ेस
साधन के सीरियल पोर्ट पैरामीटर एक निश्चित मान पर सेट हैं।कंप्यूटर के सीरियल पोर्ट पैरामीटर सेटिंग्स को इंस्ट्रूमेंट पैरामीटर सेटिंग्स से मेल खाना चाहिए।

प्रकाश स्रोत आउटपुट इंटरफ़ेस
लेजर सिग्नल आउटपुट के लिए लाइट सोर्स कनेक्टर इंटरफेस।इंस्ट्रूमेंट पैनल पर फाइबर टाइप लेबल के अनुसार एफसी/पीसी या एफसी/एपीसी कनेक्टर और एसएमएफ या एमएमएफ फाइबर का चयन करें।
तरंग दैर्ध्य एनोटेशन संबंधित चैनल के तरंग दैर्ध्य मान को प्रदर्शित करता है।

चैनल स्विच बटन
उपकरण चालू होने के बाद, पावर स्विच चालू करें और चैनल स्विच बटन की संकेतक लाइट झपकने लगती है।इस समय, उपकरण स्व-परीक्षण अवस्था में प्रवेश करता है और स्व-परीक्षण पूरा होने के बाद चैनल संकेतक प्रकाश बाहर चला जाता है।
ऑपरेटर को आवश्यक तरंग दैर्ध्य के अनुसार संबंधित चैनल पोर्ट का चयन करना चाहिए, स्विच बटन को हल्के से स्पर्श करना चाहिए, और संकेतक प्रकाश को हल्का करना चाहिए।यदि चैनल का स्विच बटन स्थिर है, तो इसका मतलब है कि संबंधित चैनल का लेजर चालू कर दिया गया है और इसका उपयोग किया जा सकता है।
