उत्पाद विवरण:
|
| सेंसर तत्व: | InGaAs | बिजली रेंज: | + 5 ~ -70 डीबीएम 0 ~ 60 डीबी |
|---|---|---|---|
| सापेक्ष सटीकता - वापसी हानि: | ± 0.4 डीबी | पूर्ण शक्ति सटीकता: | ± 0.2 डीबी |
| इंटरफेस: | RS232 | प्रचालन तापमान: | 0～ +40℃ |
| पुन: अंशांकन अवधि: | 2 साल | वज़न: | 3.5 किग्रा |
| प्रमुखता देना: | UC8523 रिटर्न लॉस मीटर,1550Nm रिटर्न लॉस मीटर,डुअल वेवलेंथ रिटर्न लॉस मीटर |
||

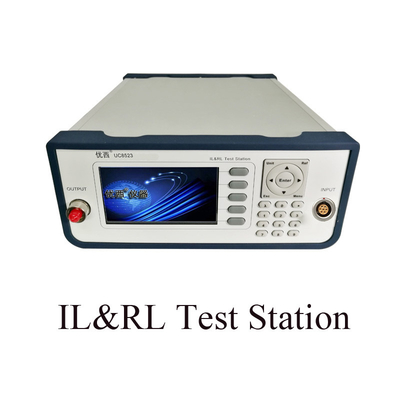

UC8523 1310/1550 एनएम दोहरी तरंग दैर्ध्य सम्मिलित/वापसी हानि मीटर
का एक सिंहावलोकन
UC8523B डुअल लाइट सोर्स प्लग लॉस इंस्ट्रूमेंट एक बेंचटॉप, लिक्विड क्रिस्टल डिस्प्ले, सिंगल लाइट सोर्स आउटलेट (FC / APC एडॉप्टर), पावर प्लग लॉस, बैक लॉस और ऑप्टिकल पावर का सीधा माप है।
उपकरण ऑप्टिकल संचार घटकों, स्थापना निरीक्षण, विशेष रूप से प्रकाश केबल के कनेक्टिंग प्लग के माप के परीक्षण के लिए उपयुक्त है।सिस्टम को किन्हीं दो निश्चित तरंग दैर्ध्य प्रकाश स्रोतों में बनाया जा सकता है।
यूजर इंटरफेस विवरण
मेजबान का फ्रंट पैनल
ऑप्टिकल आउटपुट इंटरफ़ेस FC/APC इंटरफ़ेस है
मेजबान का रियर पैनल
बिजली आपूर्ति की आवश्यकताएं
UC8523B ओवरवॉल्टेज लेवल II विनियमों का अनुपालन करता है।ऑपरेटिंग वोल्टेज 100 ~ 240V एसी वोल्टेज है, आवृत्ति रेंज 48 ~ 66 हर्ट्ज है, ऑपरेटिंग वोल्टेज 115V है, अधिकतम खपत वर्तमान 230mA है;जब ऑपरेटिंग वोल्टेज 230V है, तो अधिकतम खपत वर्तमान 120mA है।
यूएसबी पोर्ट
यूएसबी इंटरफ़ेस एक मानक 4-कोर बी-टाइप इंटरफ़ेस है, जिसे यूसी 8523 और पीसी से जोड़ा जा सकता है, और उपकरण को मॉनिटरिंग सॉफ़्टवेयर द्वारा नियंत्रित किया जा सकता है।
यूएसबी कनेक्शन केबल
यूएसबी केबल की लंबाई 5 मीटर से अधिक नहीं हो सकती।अन्यथा, केवल एक तृतीय-पक्ष USB परिधीय विस्तारक का उपयोग किया जा सकता है।आम तौर पर, अधिकतम विस्तार लंबाई 50 मीटर तक पहुंच सकती है।
RS232 सीरियल पोर्ट
साधन के सीरियल पोर्ट पैरामीटर एक निश्चित मान पर सेट हैं।कंप्यूटर के सीरियल पोर्ट पैरामीटर सेटिंग्स को इंस्ट्रूमेंट पैरामीटर सेटिंग्स से मेल खाना चाहिए।
RS232 इंटरफ़ेस पिन परिभाषा
नोट: सीरियल पोर्ट संचार के लिए, केबल कनेक्ट करने के लिए नल मॉडेम का उपयोग करें
