उत्पाद विवरण:
|
| केंद्र तरंग दैर्ध्य उपलब्ध (एनएम): | 1550/1590 | वेवलेंथ ट्यूनिंग रेंज (एनएम): | 40~45 एनएम/40~45 एनएम |
|---|---|---|---|
| तरंग दैर्ध्य संकल्प: | 1दोपहर 0 बजे | तरंग दैर्ध्य पुनरावर्तनीयता: | दोपहर ± 2 बजे, Typ. |
| तरंग दैर्ध्य स्थिरता: | ≤ ± 2 बजे | शक्ति स्थिरता: | ± 0.01dB, 15 मिनट;±0.05,1 घंटे;±0.1 dB, 24 घंटे। |
| शक्ति पुनरावृत्ति: | ± 0.05dB | तरंग दैर्ध्य पर शक्ति रिपल: | 0.3dB प्रकार, 0.5dB अधिकतम. |
| प्रमुखता देना: | 1550nm मल्टीमोड लाइट सोर्स,1.0pm मल्टीमोड लाइट सोर्स |
||
सी/एल/सीएल बैंड मल्टीमोड प्रकाश स्रोत तरंग दैर्ध्य संकल्प 1.0pm
विनिर्देश
| मॉडल # | UC8712 | |||
| बैंड विकल्प | ओ | सी | L | CL |
| उपलब्ध केंद्र तरंग दैर्ध्य (nm) | 1280/1310/1340 | 1550 | 1590 | 1570 |
| तरंग दैर्ध्य ट्यूनिंग रेंज (nm) | 30~35 एनएम | 40~45 एनएम | 40~45 एनएम | 80~85 एनएम |
| ट्यून करने योग्य बैंड रेंज (एनएम) | 1260~1360 | 1525~1568 | 1566~1610 | 1525 से 1610 |
| आउटपुट शक्ति | ≥ 5dBm | ≥ 13dBm | ≥ 10dBm | ≥ 7dBm |
| तरंग दैर्ध्य संकल्प | 1दोपहर 0 बजे | |||
| पूर्ण तरंग दैर्ध्य सटीकता | ±10 बजे, Typ. < 5 बजे | |||
| सापेक्ष तरंग दैर्ध्य सटीकता | ± 5 बजे, Typ. ± 2 बजे | |||
| तरंग दैर्ध्य दोहराव | दोपहर ± 2 बजे, Typ. | |||
| तरंगदैर्ध्य स्थिरता | ≤ ± 2 बजे | |||
| ट्यूनिंग गति | ≤0.002 सेकंड प्रति कदम | |||
| शक्ति स्थिरता | ±0.01dB, 15 मिनट;±0.05,1 घंटा;±0.1 डीबी, 24 घंटे। | |||
| शक्ति दोहराव | ± 0.05dB | |||
| शक्ति रैखिकता | ± 0.3dB | |||
| तरंग दैर्ध्य पर शक्ति रिपल | 0.3dB प्रकार, 0.5dB अधिकतम. | |||
| साइड-मोड दमन अनुपात | ≥ 45 डीबी | |||
| आउटपुट ऑप्टिकल इंटरफेस | PM, FC/APC या FC/PC कनेक्टर | |||
| इंटरफेस | RS232 या USB | |||
| शक्ति | 3.3 वी; 4.5 ए | |||
| आयाम | 235 मिमी W, 55 मिमी H, 165 मिमी D | |||
| वजन | 1.0 किलो | |||

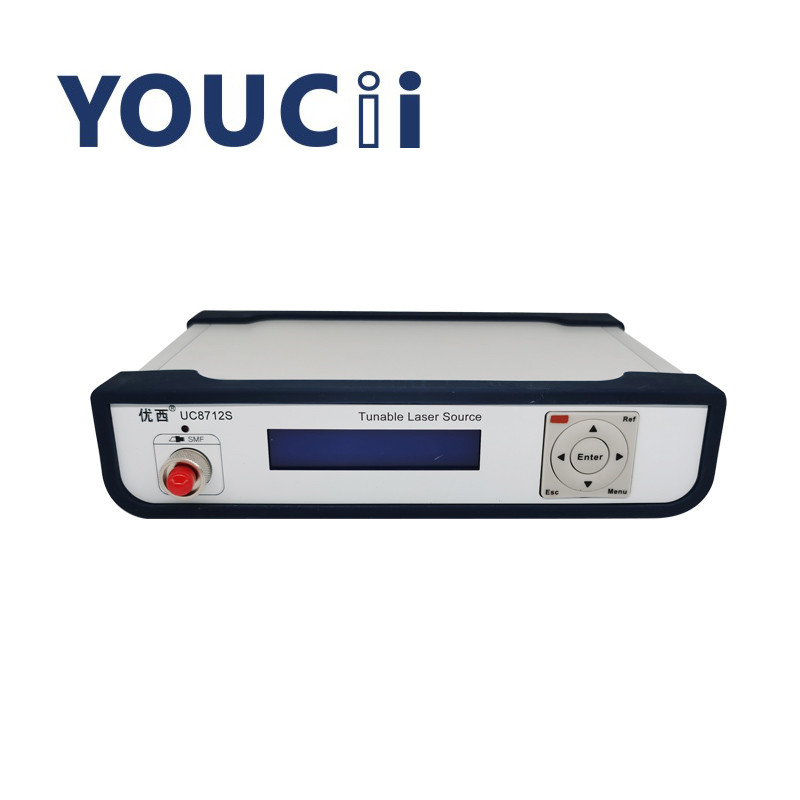

UC8712 ट्यून करने योग्य लेजर मॉड्यूल DWDM घटकों, AWG और PLC घटकों, ऑप्टिकल एम्पलीफायर,और अन्य सामान्य प्रयोजन फाइबर ऑप्टिक परीक्षण और माप अनुप्रयोगोंयह विशेष रूप से फास्ट स्वीप फाइबर ग्रिड सेंसर परीक्षण के लिए डिज़ाइन किया गया है।
यूसी8712 मॉड्यूल को यूएसबी केबल के साथ पीसी से जोड़ा जा सकता है। वे अत्यधिक सटीक, शक्तिशाली, कॉम्पैक्ट आकार, तेजी से शुरू होने वाले और सस्ती ट्यून करने योग्य लेजर स्रोत प्रणाली हैं जो ओ बैंड,सी बैंड,एल बैंड, या सी + एल बैंड विकल्प। मॉड्यूल नियंत्रण सॉफ्टवेयर भी खरीद में शामिल है।मॉड्यूल भी RS232 इंटरफ़ेस नियंत्रण और एक आउटपुट ट्रिगर BNC पोर्ट के साथ किसी भी अनुरोधित उत्पादों प्रणाली में एकीकृत किया जा सकता है.
1कौन सा लेजर ट्यून करने योग्य लेजर है?
कोबोल्ट ओडिन एक तरंग दैर्ध्य चयन योग्य लेजर है जो 50 एनएम तक समायोजित किया जा सकता है और 10 केएचजेड पर काम करता है।
2लेजर को ट्यून करने का क्या मतलब है?
यदि किसी लेजर को ट्यून किया जा सकता है, तो इसकी तरंग दैर्ध्य को नियंत्रित तरीके से एक परिभाषित सीमा के भीतर बदला जा सकता है। कुछ मामलों में, यह ट्यूनिंग सीमा कई सौ नैनोमीटर से अधिक है।तरंग दैर्ध्य संकल्प प्रणाली से प्रणाली में भिन्न होता है.
