उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | प्रकाश स्रोत बिजली मीटर | अंशांकन तरंग दैर्ध्य: | 850 एनएम 980 एनएम 1310 एनएम |
|---|---|---|---|
| बिजली रेंज: | +10 ~ -65dBm | रैखिकता (शक्ति): | ≤ ± 0.06 डीबी (1200 एनएम ~ 1610 एनएम, 0 ~ -50 डीबीएम) |
| फाइबर प्रकार: | 62.5 उम कोर आकार तक मानक एसएम और एमएम | Operation Temperature: | 0 ～ +40℃ |
| प्रमुखता देना: | एकाधिक चैनल ऑप्टिकल पावर मीटर,850 एनएम ऑप्टिकल पावर मीटर |
||

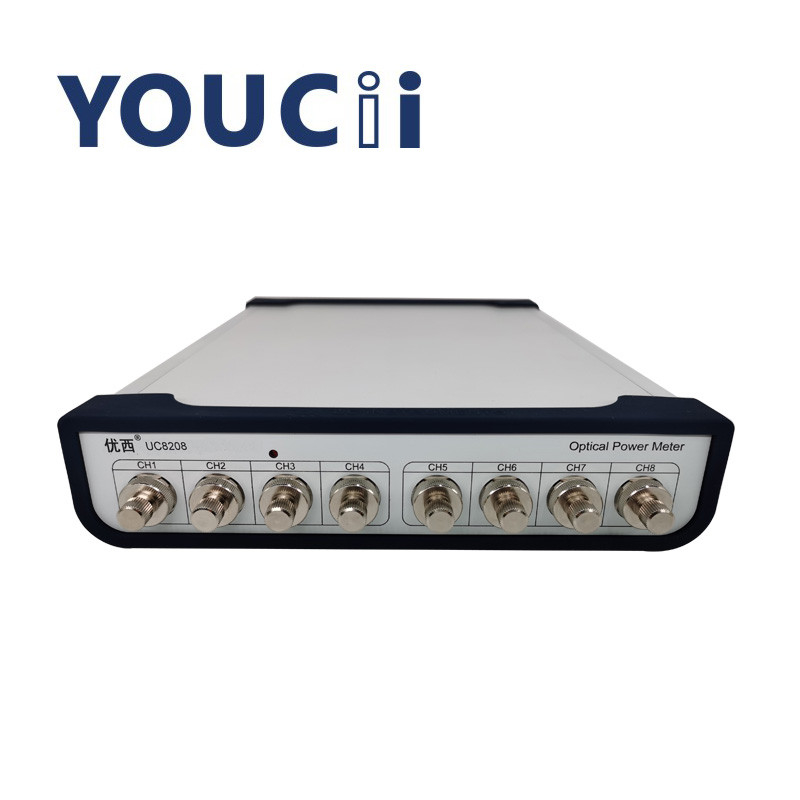

8 चैनल एकाधिक चैनल ऑप्टिकल पावर मीटर ≤ ± 0.06 डीबी
| नमूना # | यूसी8201 | यूसी8202 | यूसी8204 | यूसी820एक्सएच |
| चैनलों की संख्या | 1 | 2 | 4 | एक्स |
| बिजली रेंज | +10 ~ -65dBm | +25 ~ -50dBm | ||
| तरंग दैर्ध्य रेंज | 850 ~ 1700 एनएम | |||
| अंशांकन तरंग दैर्ध्य | 850/980/1310/1490/1550/1610 एनएम | |||
| आवेदन फाइबर प्रकार | 62.5 उम कोर आकार तक मानक एसएम और एमएम | |||
|
शुद्ध संदर्भ स्थिति में अनिश्चितता (सटीकता)। |
± 4% (1200 एनएम ~ 1610 एनएम) | |||
|
रिश्तेदार संदर्भ स्थिति में अनिश्चितता (सटीकता)। |
<0.02 डीबी विशिष्ट | |||
| रैखिकता (शक्ति) | ≤ ± 0.06 डीबी (1200 एनएम ~ 1610 एनएम, 0 ~ -50 डीबीएम) | |||
| हारकर लौटा | > 40 डीबी | |||
| प्रचालन तापमान | 0 ~ + 40 ℃ | |||
| भंडारण तापमान | -30 ~ + 80 ℃ | |||
| पुन: अंशांकन अवधि | 2 साल | |||
| DIMENSIONS | 245 मिमी डब्ल्यू, 105 मिमी एच, 320 मिमी डी | |||
| वज़न | 2.0 किग्रा | |||
UC8208 चैनल ऑप्टिकल पावर मीटर फाइबर ऑप्टिकल परीक्षण और माप अनुप्रयोगों के सामान्य उद्देश्य के लिए बेहतर प्रदर्शन, किफायती और व्यावहारिक प्रदान करते हैं।यह विशेष रूप से उच्च मात्रा उत्पादन लाइनों में उपयोग के लिए डिज़ाइन किया गया है।
UC8202/4 ऑप्टिकल पावर मीटर टेस्ट सिस्टम कुशल, कॉम्पैक्ट आकार, तेजी से शुरू होने वाली और सस्ती हैं।वे कम शक्ति, उच्च शक्ति, एकल चैनल और दोहरे चैनल ऑप्टिकल पावर मीटर विकल्प प्रदान करते हैं।
बिजली आपूर्ति आवश्यकताओं
यूसी 8208 ओवरवॉल्टेज लेवल II नियमों का अनुपालन करता है।ऑपरेटिंग वोल्टेज 100 ~ 240V एसी वोल्टेज है, आवृत्ति रेंज 48 ~ 66Hz है, ऑपरेटिंग वोल्टेज 115V है, अधिकतम खपत वर्तमान 230mA है;जब ऑपरेटिंग वोल्टेज 230V है, तो अधिकतम खपत वर्तमान 120mA है।
यूएसबी पोर्ट
USB इंटरफ़ेस एक मानक 4-कोर B-टाइप इंटरफ़ेस है, जिससे कनेक्ट किया जा सकता हैयूC8208 और पीसी, और उपकरण निगरानी सॉफ्टवेयर द्वारा नियंत्रित किया जा सकता है।
यूएसबी कनेक्शन केबल
USB केबल की लंबाई 5 मीटर से अधिक नहीं हो सकती।अन्यथा, केवल तृतीय-पक्ष USB पेरिफेरल एक्सटेंडर का उपयोग किया जा सकता है।आम तौर पर, अधिकतम विस्तार की लंबाई 50 मीटर तक पहुंच सकती है।
RS232 सीरियल पोर्ट
साधन के सीरियल पोर्ट पैरामीटर एक निश्चित मान पर सेट होते हैं।कंप्यूटर के सीरियल पोर्ट पैरामीटर सेटिंग्स को इंस्ट्रूमेंट पैरामीटर सेटिंग्स से मेल खाना चाहिए।
RS232 इंटरफ़ेस पिन परिभाषा
