उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 400G PM4 BERT परीक्षक | नमूना: | PRBS7, PRBS9, PRBS11 |
|---|---|---|---|
| ओईएम: | उपलब्ध | नमूना: | UC9264Q |
| पीएएम समर्थन दर: | 14.0625, 26.5625, 28.9 जीबीडी। | परिचालन तापमान: | 10 - 50 डिग्री सेल्सियस |
| प्रमुखता देना: | PM4 BERT परीक्षक,800G BERT परीक्षक |
||
800G PM4 BERT टेस्टर डेटा आउटपुट आई डायग्राम क्रॉसिंग पॉइंट NRZ

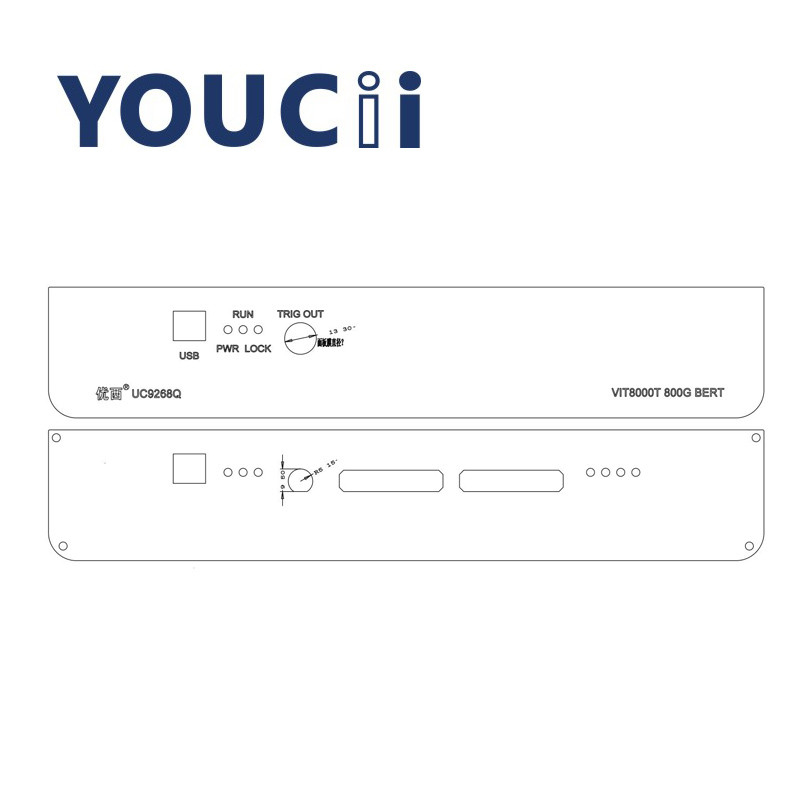

U9268Q800G PM4 BERT परीक्षक
1. सिग्नल कोडिंग मोड: NRZ और PAM4, जो स्वचालित रूप से NRZ और PAM4 सिग्नल के बीच स्वतंत्र रूप से स्विच कर सकते हैं।
2. आठ चैनल सिंक्रोनस आउटपुट, 6.144g, 10G, 40G, 100G, 200G और 400G उत्पादों के परीक्षण के लिए उपयोग किया जाता है, त्रुटि कोड परीक्षण स्वतंत्र रूप से या आठ चैनल सिंक्रोनस टेस्ट हो सकता है।
3. निरंतर त्रुटि कोड पहचान और समय त्रुटि कोड निगरानी का समर्थन करें, KP4 / KR4 हार्डवेयर FEC फ़ंक्शन का समर्थन करें।
4. एनआरजेड समर्थन दर: 6.144, 10.3125, 25, 25.78125, 26.5625, 28.05 जीबीबीएस।
5. पीएएम 14.0625, 26.5625, 28.9 जीबीडी का समर्थन करता है।
6, NRZ समर्थन कोड प्रकार: PRBS7, 9, 10, 11, 15, 23, PRBS31, उपयोगकर्ता परिभाषित।
7, PAM4 समर्थन कोड प्रकार: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, उपयोगकर्ता परिभाषित।
8, डिफ़ॉल्ट 4 आवृत्ति विभाजन की घड़ी आवृत्ति, एक चौथाई, 1/8, 1/16, 1/32, 1, 64, 1 / 128 अंकों की आवृत्ति का समर्थन करती है।
9. संचार मोड: USB से HID।किसी ड्राइवर की आवश्यकता नहीं है।पीसी ऊपरी कंप्यूटर सॉफ्टवेयर बिट एरर मीटर सेट करने और बिट एरर रेट का परीक्षण करने के लिए डिवाइस के साथ संचार करता है।
| नहीं। | पैरामीटर | मिन | प्रकार | अधिकतम | इकाई |
| 1 | सिग्नल एन्कोडिंग मोड | एनआरजेड/पीएएम4 | |||
| 2 | आधार - सामग्री दर | 6.144 | 6.144,10.3125,20,25,25.78125,26.5625,28.05 | 28.05 | जीबीपीएस |
| 3 | नमूना |
PRBS7, PRBS9, PRBS11, PRBS13, PRBS15, PRBS16, PRBS23, PRBS31, USER PRBS13Q, SSPRQ, JP03A, JP03B। |
|||
| 4 | उठने और गिरने का समय (20% से 80%) | 14 | 35 | पी.एस. | |
| 5 | पैटर्न उलटा | प्राप्त करने वाले छोर पर संकेत स्वचालित रूप से उलट जाता है | |||
| 6 | सिग्नल आउटपुट आयाम (एकल-समाप्त) | 200 | 800 | 1000 | एमवी |
| 7 | 25G डेटा आउटपुट जिटर (RMS) | 500 | 700 | fs | |
| 8 | डेटा इनपुट और आउटपुट इंटरफ़ेस | विभेदक, एसी युग्मन, 50 ओम प्रतिबाधा, महिला 2.92 मिमी एसएमए | |||
| 9 | काम समाप्त करना | 0.2 | 6.64 | 13.28 | गीगा |
| 10 | डेटा सिग्नल इनपुट संवेदनशीलता (एकल-समाप्त) | 50 | एमवीपीपी | ||
| 11 | डेटा आउटपुट आई डायग्राम क्रॉसिंग पॉइंट NRZ | 49 | 50 | 52 | % |
| 12 | PAM4 आँख की ऊँचाई (प्रत्येक आँख की ऊँचाई) | 80 | 110 | 200 | एमवी |
| 13 | PAM नेत्र आरेख रैखिकता | 0.95 | 0.98 | 1 | |
| 14 | परिचालन तापमान | 10 | 25 | 50 | डिग्री सेल्सियस |
