उत्पाद विवरण:
|
| Pattern: | PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16, PRBS23,PRBS31,USER PRBS13Q,SSPRQ,JP03A,JP03B. | सिग्नल एन्कोडिंग मोड: | एनआरजेड/पीएएम4 |
|---|---|---|---|
| 25G डेटा आउटपुट जिटर (RMS): | 500 | परिचालन तापमान: | 10 ~ 50 |
| क्लॉक आउट (GHz): | 0.2~13.28 | गारंटी: | 1 वर्ष |
| डेटा इनपुट और आउटपुट इंटरफ़ेस: | विभेदक, एसी युग्मन, 50 ओम प्रतिबाधा, महिला 2.92 मिमी एसएमए | PAM नेत्र आरेख रैखिकता: | 0.95~1 |
| प्रमुखता देना: | PM4 BERT परीक्षक,400G BERT परीक्षक |
||

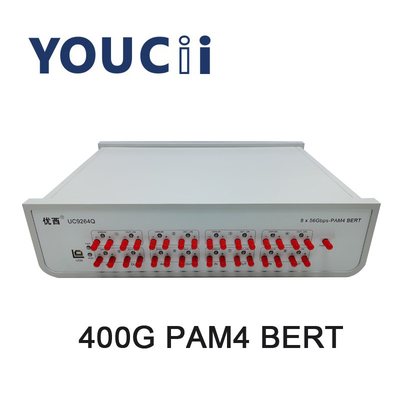

UC9264Q400G PM4 BERT परीक्षक PAM समर्थन दर 14.0625, 26.5625, 28.9 GBd।
1. सिग्नल कोडिंग मोड: NRZ और PAM4, जो स्वचालित रूप से NRZ और PAM4 सिग्नल के बीच स्वतंत्र रूप से स्विच कर सकते हैं।
2. आठ चैनल सिंक्रोनस आउटपुट, 6.144g, 10G, 40G, 100G, 200G और 400G उत्पादों के परीक्षण के लिए उपयोग किया जाता है, त्रुटि कोड परीक्षण स्वतंत्र रूप से या आठ चैनल सिंक्रोनस टेस्ट हो सकता है।
3. निरंतर त्रुटि कोड पहचान और समय त्रुटि कोड निगरानी का समर्थन करें, KP4 / KR4 हार्डवेयर FEC फ़ंक्शन का समर्थन करें।
4. एनआरजेड समर्थन दर: 6.144, 10.3125, 25, 25.78125, 26.5625, 28.05 जीबीबीएस।
5. पीएएम समर्थन दर: 14.0625, 26.5625, 28.9 जीबीडी।
6. NRZ PRBS7, 9, 10, 11, 15, 23, PRBS31, उपयोगकर्ता परिभाषित का समर्थन करता है।
PAM4 समर्थन कोड प्रकार: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, उपयोगकर्ता परिभाषित।
8. डिफ़ॉल्ट 4 फ्रीक्वेंसी डिवीजन की घड़ी आवृत्ति, एक चौथाई, 1/8, 1/16, 1/32, 1, 64, 1 / 128 अंकों की आवृत्ति का समर्थन करती है।
9. संचार मोड: USB से HID।कोई ड्राइव नहीं, पीसी पीसी सॉफ्टवेयर के माध्यम से उपकरणों के साथ संचार, त्रुटि कोड मीटर और परीक्षण त्रुटि कोड दर सेट करें।
विनिर्देश
| नहीं। | पैरामीटर | मिन | प्रकार | अधिकतम | इकाई |
| 1 | सिग्नल एन्कोडिंग मोड | एनआरजेड/पीएएम4 | |||
| 2 | आधार - सामग्री दर | 6.144 | 6.144,10.3125,20,25,25.78125,26.5625,28.05 | 28.05 | जीबीपीएस |
| 3 | नमूना |
PRBS7, PRBS9, PRBS11, PRBS13, PRBS15, PRBS16, PRBS23, PRBS31, USER PRBS13Q, SSPRQ, JP03A, JP03B। |
|||
| 4 | उठने और गिरने का समय (20% से 80%) | 14 | 35 | पी.एस. | |
| 5 | पैटर्न उलटा | प्राप्त करने वाले छोर पर संकेत स्वचालित रूप से उलट जाता है | |||
| 6 | सिग्नल आउटपुट आयाम (एकल-समाप्त) | 200 | 800 | 1000 | एमवी |
| 7 | 25G डेटा आउटपुट जिटर (RMS) | 500 | 700 | fs | |
| 8 | डेटा इनपुट और आउटपुट इंटरफ़ेस | विभेदक, एसी युग्मन, 50 ओम प्रतिबाधा, महिला 2.92 मिमी एसएमए | |||
| 9 | काम समाप्त करना | 0.2 | 6.64 | 13.28 | गीगा |
| 10 | डेटा सिग्नल इनपुट संवेदनशीलता (एकल-समाप्त) | 50 | एमवीपीपी | ||
| 11 | डेटा आउटपुट आई डायग्राम क्रॉसिंग पॉइंट NRZ | 49 | 50 | 52 | % |
| 12 | PAM4 आँख की ऊँचाई (प्रत्येक आँख की ऊँचाई) | 80 | 110 | 200 | एमवी |
| 13 | PAM नेत्र आरेख रैखिकता | 0.95 | 0.98 | 1 | |
| 14 | परिचालन तापमान | 10 | 25 | 50 | डिग्री सेल्सियस |
