उत्पाद विवरण:
|
| डेटा दर रेंज (जीबीपीएस): | 0.155~11.3 | क्लॉक उठने का समय (OC-192) (20% ~ 80%) (ps): | 22.2~33.1 |
|---|---|---|---|
| घड़ी गिरने का समय (OC-192) (80% ~ 20%) (ps): | 23.9~33.7 | सिग्नल डिटेक्ट (एलओएस) () का आंतरिक नुकसान (एमवी): | 5 (संवेदनशीलता) ~ 128 (अधिभार) |
| ऑपरेटिंग तापमान (℃): | -40~85 | ||
| प्रमुखता देना: | CDR क्लॉक रिकवरी मॉड्यूल,फुल रेट 10Gbps क्लॉक रिकवरी मॉड्यूल |
||

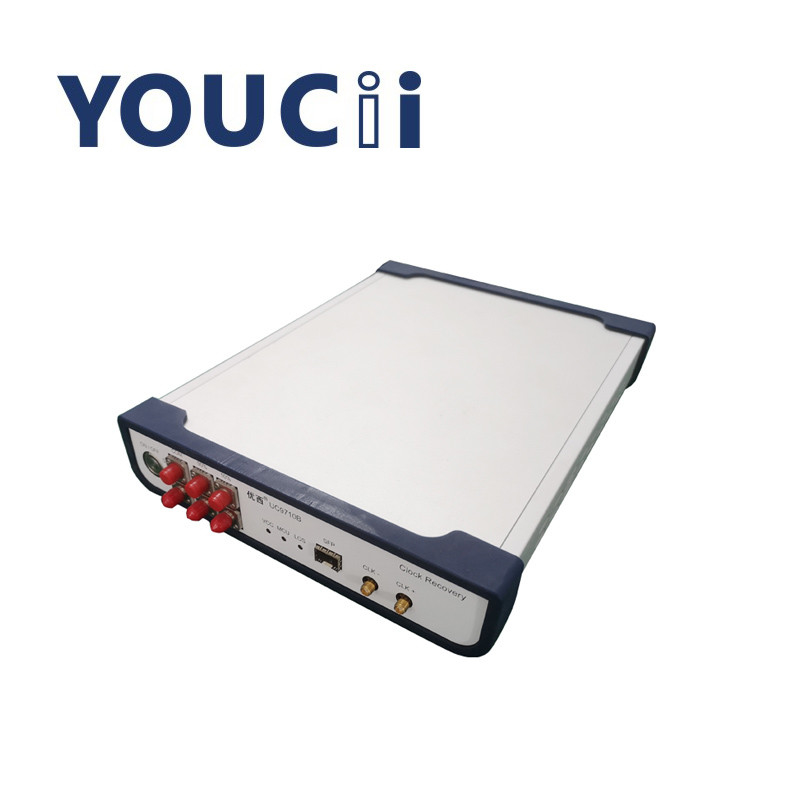

यूसी9710बीपूर्ण दर 10Gbps CDR क्लॉक रिकवरी मॉड्यूल अनुकूली दर
UC9710 CDR (क्लॉक रिकवरी मॉड्यूल) का उपयोग मुख्य रूप से घड़ी को ट्रिगर किए बिना परीक्षण वातावरण में क्लॉक रिकवरी सिग्नल प्रदान करने के लिए किया जाता है, ताकि डिवाइस के ऑप्टिकल आई डायग्राम का परीक्षण करने के लिए सैंपलिंग ऑसिलोस्कोप का उपयोग किया जा सके।विशिष्ट अनुप्रयोग PON अनुप्रयोग में ऑप्टिकल नेटवर्क उपकरण या BOB उत्पाद का परीक्षण है।क्योंकि फोटोमेट्रिक डिवाइस में कोई फ्रीक्वेंसी डिवीजन क्लॉक आउटपुट नहीं होता है, ऑप्टिकल आई डायग्राम का परीक्षण करते समय सैंपलिंग ऑसिलोस्कोप को ट्रिगर करने के लिए क्लॉक सिग्नल को रिकवर करना आवश्यक होता है।
UC9710 CDR में एक SFP ऑप्टिकल पोर्ट है, जो SFP एनकैप्सुलेटेड पारंपरिक SFP, SFP+, OLT SFP और अन्य ऑप्टिकल मॉड्यूल के लिए उपयुक्त है।इसे केवल ऑप्टिकल सिग्नल को इलेक्ट्रिकल सिग्नल में बदलने के लिए ऑप्टिकल मॉड्यूल के प्राप्त अंत की आवश्यकता होती है, और फिर इलेक्ट्रिकल सिग्नल की घड़ी को निकालने और आउटपुट करने के लिए।क्लॉक सिग्नल मुख्य रूप से ऑसिलोस्कोप के ट्रिगर सिग्नल के लिए उपयोग किया जाता है।यह उपकरण दर के अनुसार स्वतः अनुकूलित हो जाता है और इसके लिए सॉफ़्टवेयर कॉन्फ़िगरेशन की आवश्यकता नहीं होती है।
विनिर्देश
| नहीं। | विशेष विवरण | मैक्स। | मिन। | इकाई। |
| 1 | डेटा दर सीमा | 11.3 | 0.155 | जीबीपीएस |
| 2 | तरंग दैर्ध्य रेंज | 1600 | 800 | एनएम |
| 3 | ऑप्टिकल इनपुट रेंज (मॉड्यूल संवेदनशीलता द्वारा निर्धारित) | +3 | -15 | डी बी एम |
| 4 | आउटपुट पुनर्प्राप्त विद्युत घड़ी रेंज | 5.65 / 2.825 | 0.0775/0.03875 | गीगा |
| 5 | आउटपुट विद्युत घड़ी आयाम | 600 (विशिष्ट मूल्य) | एमवीपीपी | |
| 6 | क्लॉक उठने का समय (OC-192) (20% ~ 80%) | 33.1 | 22.2 | पी.एस. |
| 7 | घड़ी गिरने का समय (OC-192) (80% ~ 20%) | 33.7 | 23.9 | पी.एस. |
| 8 | आउटपुट जिटर (10.3125 जीबीपीएस) | 1 (सामान्य मान) | पी.एस. | |
| 9 | घड़ी की आवृत्ति (10.3125Gbps दर, 2/4 से विभाजित) | 5.156 / 2.578 | 5.156 / 2.578 | गीगा |
| 10 | सिग्नल डिटेक्ट का आंतरिक नुकसान (LOS) | 128 (अधिभार) | 5 (संवेदनशीलता) | एमवी |
| 11 | बिजली की आपूर्ति वोल्टेज (बाहरी बिजली की आपूर्ति का इनपुट वोल्टेज) | 5.5 | 4 | वी |
| 12 | परिचालन तापमान | 85 | -40 | ℃ |
जब सैंपलिंग ऑसिलोस्कोप ऑप्टिकल आई पैटर्न और वेवफॉर्म का परीक्षण करता है, तो इसे मापे गए सिग्नल के समान स्रोत द्वारा ट्रिगर करने की आवश्यकता होती है।सीडीआर (क्लॉक रिकवरी) मॉड्यूल मुख्य रूप से परीक्षण वातावरण में उपयोग किया जाता है जिसमें ऑप्टिकल आई मैप का परीक्षण करने के लिए ऑसिलोस्कोप के नमूने की आवश्यकता होती है, लेकिन ट्रिगर घड़ी प्रदान नहीं करता है।विशिष्ट अनुप्रयोग ऑप्टिकल नेटवर्क उपकरण का परीक्षण है, या पीओएन आवेदन में बीओबी उत्पादों के लिए, क्योंकि मापा ऑप्टिकल उपकरण में आवृत्ति विभाजन घड़ी आउटपुट नहीं होता है।ऑप्टिकल आई पैटर्न का परीक्षण करते समय सैंपलिंग ऑसिलोस्कोप को ट्रिगर करने के लिए क्लॉक सिग्नल को पुनर्प्राप्त करने की आवश्यकता होती है।
यह सीडीआर एक एसएफपी ऑप्टिकल पोर्ट से लैस है, जिसे पारंपरिक एसएफपी, एसएफपी +, ओएलटी एसएफपी और एसएफपी में संलग्न अन्य ऑप्टिकल मॉड्यूल से जोड़ा जा सकता है।केवल ऑप्टिकल मॉड्यूल के प्राप्त करने वाले छोर की आवश्यकता होती है, जो ऑप्टिकल संकेतों को विद्युत संकेतों में परिवर्तित करने के लिए जिम्मेदार होता है, और फिर उपकरण विद्युत संकेतों की घड़ी को निकालता है और आउटपुट करता है।क्लॉक सिग्नल मुख्य रूप से ऑसिलोस्कोप के सिग्नल को ट्रिगर करने के लिए उपयोग किए जाते हैं।
