उत्पाद विवरण:
|
| संचार/नेटवर्क प्रबंधन इंटरफ़ेस: | USB | कार्य तापमान: | -20 ℃ से + 50 ℃ |
|---|---|---|---|
| भंडारण तापमान: | -40 ℃ से + 85 ℃ | कार्य पर्यावरण आर्द्रता: | 20% से 80% |
| नमी को स्टोर करें: | 5% से 90% | समग्र आयाम: | 235W × 55H × 255L (मिमी) |
| वजन: | 2 किग्रा से कम | ||
| प्रमुखता देना: | 10G फोर चैनल बिट एरर टेस्टर,9.953Gbps फोर चैनल बिट एरर टेस्टर |
||
10G चार चैनल बिट-त्रुटि परीक्षक BERT समर्थन 10Gbps कई दरें

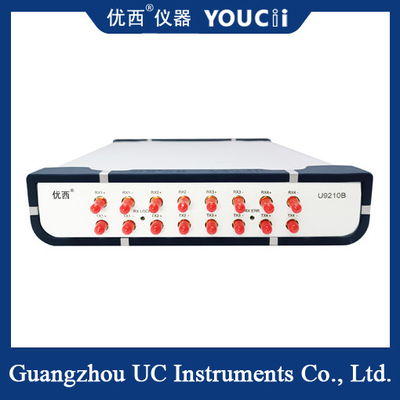

U9210B सीरियल बिट त्रुटि परीक्षक एक सार्वभौमिक बिट त्रुटि दर परीक्षक है जिसे उच्च गति डिजिटल संचार घटकों और सिस्टम परीक्षण के लिए डिज़ाइन किया गया है।
सीरियल बिट त्रुटि परीक्षक अत्यधिक उच्च लागत प्रदर्शन पर 11.3Gbps की उच्चतम दर के साथ कोड प्रकार की घटना और बिट त्रुटि का पता लगाने का कार्य प्रदान करता है।विश्लेषक चार अंतर विद्युत बंदरगाहों (11 तक) प्रदान करता है.3Gbps) बिट त्रुटि परीक्षण के लिए।
U9210B का कॉम्पैक्ट संरचना और छोटी मात्रा है। यूएसबी या ईथरनेट संचार इंटरफेस के लिए समर्थन स्वचालित परीक्षण वातावरण में एकीकरण को सुचारू बनाता है।
U9210B सीरियल बिट त्रुटि परीक्षक का ऑपरेटिंग इंटरफेस पीसी उपयोगकर्ता संचालन और ग्राफिकल डिस्प्ले इंटरफेस पर आधारित विंडोज-एक्सपी/WIN7/WIN8/WIN10 ऑपरेटिंग सिस्टम के लिए उपयुक्त है,यह प्रयोगशाला या उत्पादन लाइन के काम के माहौल के लिए बहुत सुविधाजनक हैनिम्नलिखित तीन सेटों का उपयोग 12 चैनलों के परीक्षण इंटरफ़ेस के साथ ओवरलैप किया जाता हैः
U9210B सीरियल बिट त्रुटि परीक्षक विशेषताएं
9.953Gbps से 11.3Gbps तक कोड जनरेटर और त्रुटि डिटेक्टर
· इनपुट संवेदनशीलता 50 एमवीपीपी से कम
· फास्ट बिट मोड सिंक्रनाइज़ेशन
· सहज ज्ञान युक्त उपयोगकर्ता इंटरफ़ेस और विंडोज ऑपरेटिंग सिस्टम
· रिमोट कंट्रोल कमांड का समर्थन करें
मानक कोड चयनः
PRBS7, PRBS9, PRBS15, PRBS23, PRBS31
मानकों और दरों के लिए समर्थन
9.953Gbps, 10.3125Gbps, 10.519Gbps, 10.702Gbps, 11.096Gbps, 11.317Gbps
संचार/नेटवर्क प्रबंधन इंटरफेस
विद्युत आपूर्ति आवश्यकताएं
U9210B ओवरवोल्टेज स्तर II नियमों के अनुरूप है। ऑपरेटिंग वोल्टेज 100 ~ 240V AC वोल्टेज है, आवृत्ति रेंज 48 ~ 66Hz है, ऑपरेटिंग वोल्टेज 115V है,अधिकतम खपत वर्तमान 230mA हैजब ऑपरेटिंग वोल्टेज 230V है, तो अधिकतम उपभोग करंट 120mA है।
यूएसबी पोर्ट
यूएसबी इंटरफ़ेस एक मानक 4-कोर बी-प्रकार का इंटरफ़ेस है, जिसे UC9210B और पीसी से जोड़ा जा सकता है, और उपकरण को निगरानी सॉफ्टवेयर द्वारा नियंत्रित किया जा सकता है।
यूएसबी कनेक्शन केबल
यूएसबी केबल की लंबाई 5 मीटर से अधिक नहीं हो सकती है। अन्यथा, केवल एक तृतीय-पक्ष यूएसबी परिधीय विस्तारक का उपयोग किया जा सकता है। आम तौर पर, अधिकतम विस्तार लंबाई 50 मीटर तक पहुंच सकती है।
के वजन
2 किलोग्राम से कम
त्रुटि मीटर का कार्य सिद्धांत
कम संचरण हानि, बड़ी सूचना क्षमता और तेज संचरण दर के फायदे के कारण ऑप्टिकल संचार संचार प्रौद्योगिकी की मुख्य शक्ति बन रहा है।और ऑप्टिकल मॉड्यूल का उपयोग व्यापक रूप से किया जा रहा है।.प्रसारण दर में तेजी के साथ, उच्च गति ऑप्टिकल संचार प्रणाली में कमजोरी, फैलाव और अन्य समस्याओं के कारण बिट त्रुटि होगी,तो यह सटीक और प्रभावी ढंग से ऑप्टिकल मॉड्यूल के बिट त्रुटि दर को मापने के लिए बहुत महत्वपूर्ण है.तो, कैसे एक बिट त्रुटि मीटर काम करता है?
त्रुटि परीक्षण का सिद्धांत
त्रुटि परीक्षण का उद्देश्य आम तौर पर घातीय शब्द संचरण प्रणाली है, जिसे डिजिटल सूचना संचरण के चैनल के रूप में समझा जा सकता है।त्रुटि परीक्षण संरचना के बुनियादी ब्लॉक आरेख परीक्षण वस्तु के इनपुट अंत और त्रुटि डिटेक्टर के साथ परीक्षण वस्तु के आउटपुट अंत के साथ कोड जनरेटर कनेक्ट करके गठित किया जाता है.
