उत्पाद विवरण:
|
| तरंग दैर्ध्य रेंज: | 850 ~ 1700 एनएम | पावर रेंज (डीबीएम): | + 5 ~ -70 |
|---|---|---|---|
| आवेदन फाइबर प्रकार: | मानक एसएम और एमएम | हारकर लौटा: | > 40 डीबी |
| संचार अंतरफलक: | USB | ऑप्टिकल इनपुट इंटरफ़ेस: | नंगे फाइबर संयुक्त या एफसी / एलसी / एससी एडाप्टर का समर्थन करना |
| प्रमुखता देना: | 1700 एनएम ऑप्टिकल पावर मीटर,हाई स्पीड 850 एनएम ऑप्टिकल पावर मीटर |
||

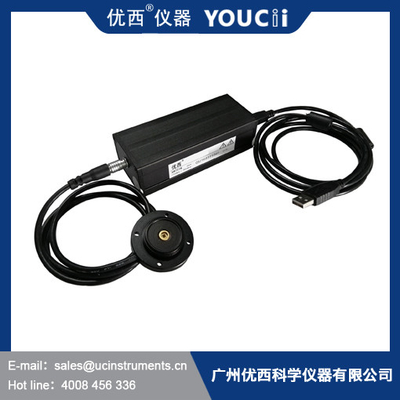

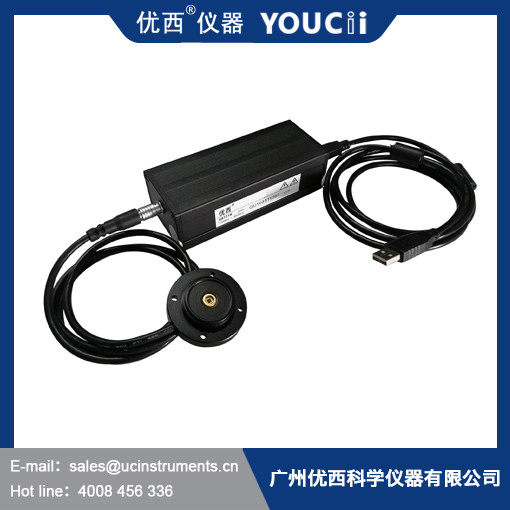

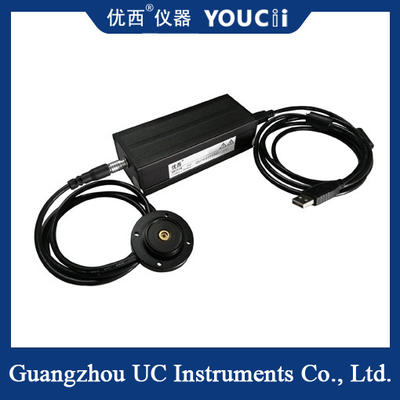

हाई स्पीड ऑप्टिकल पावर मीटर पीडी बाहरी पावर रेंज + 5 ~ -70
U8721 हाई स्पीड ऑप्टिकल पावर मीटर मॉड्यूल का उपयोग उच्च परिशुद्धता तरंग दैर्ध्य डिवीजन मल्टीप्लेक्सिंग DWDM तत्व, ऑप्टिकल वेवगाइड झंझरी सरणी AWG तत्व, प्लानर ऑप्टिकल वेवगाइड पीएलसी तत्व, WSS, OPM, DPSK, ऑप्टिकल एम्पलीफायर EDFA और अन्य सामान्य ऑप्टिकल फाइबर माप अनुप्रयोगों में किया जा सकता है।अन्य प्रकार के गुआंगज़ौ Youxi बिजली मीटर की तुलना में, U8721 में उच्च गति नमूनाकरण और छोटे आकार की विशेषता है, जो विशेष रूप से मल्टी-चैनल ऑप्टिकल पावर मीटर नमूनाकरण प्रणाली को इकट्ठा करने के लिए उपयुक्त है।
उत्पाद विशेषताएं:
त्वरित शुरुआत, उच्च माप परिशुद्धता
व्यापक गतिशील शक्ति माप रेंज
वैकल्पिक पावर रेंज और चैनल नंबर की एक किस्म
यूएसबी संचार इंटरफ़ेस, उच्च गति और सुविधाजनक
सस्ती
विनिर्देश
|
नमूना # |
U8721B | ||||
| सेंसर तत्व | IngaAs | ||||
| तरंग दैर्ध्य रेंज | 850 ~ 1700 एनएम | ||||
| अंशांकन तरंग दैर्ध्य | 850/980/1310/1510 ~ 1640nm निरंतर अंशांकन | ||||
| पावर रेंज (डीबीएम) | + 5 ~ -70 | ||||
|
पावर सैंपलिंग अवधि (दर) |
100 हमें (10KHz) | ||||
| आवेदन फाइबर प्रकार | मानक एसएम और एमएम | ||||
| ऑप्टिकल इनपुट इंटरफ़ेस | नंगे फाइबर संयुक्त या एफसी / एलसी / एससी एडाप्टर का समर्थन करना | ||||
|
शुद्ध संदर्भ स्थिति में अनिश्चितता (सटीकता)। |
± 4% (1200 एनएम ~ 1610 एनएम) | ||||
|
रिश्तेदार संदर्भ स्थिति में अनिश्चितता (सटीकता)। |
<0.02 डीबी विशिष्ट मान | ||||
| रैखिकता (शक्ति) | ≤± 0.06dB (1200 ~ 1610 एनएम, + 0 ~ -60dBm) | ||||
| हारकर लौटा | ＞40 डीबी | ||||
| संचार इंटरफेस | USB | ||||
| अंशांकन अवधि | 2 साल | ||||
| प्रचालन तापमान | 0 ~ + 40 ℃ | ||||
| भंडारण तापमान | -30 ~ + 80 ℃ | ||||
| DIMENSIONS | 52 मिमी एच, 60 मिमी डब्ल्यू, 150 मिमी डी | ||||
| वज़न | 1.0 किग्रा | ||||
व्याख्या:
U8721A मुख्य रूप से हाई-स्पीड ऑप्टिकल पावर मॉनिटरिंग के लिए उपयोग किया जाता है।
U8721B सहज सतह पीडी बाहरी, मुख्य रूप से स्थानिक प्रकाश स्कैनिंग माप के लिए उपयोग किया जाता है।
U8721C तेजी से तुल्यकालिक स्कैनिंग, मुख्य रूप से DWDM / AWG तरंग दैर्ध्य स्कैनिंग माप प्रणाली में उपयोग किया जाता है।
BNC एनालॉग आउटपुट के साथ U8721D फास्ट सिंक्रोनस स्कैन।
U8721H हाई पावर डिटेक्शन के लिए फास्ट सिंक्रोनस स्कैन।
