उत्पाद विवरण:
|
| प्रमुखता देना: | 4 चैनल पावर ऑप्टिकल मीटर,उच्च परिशुद्धता पावर ऑप्टिकल मीटर |
||
|---|---|---|---|

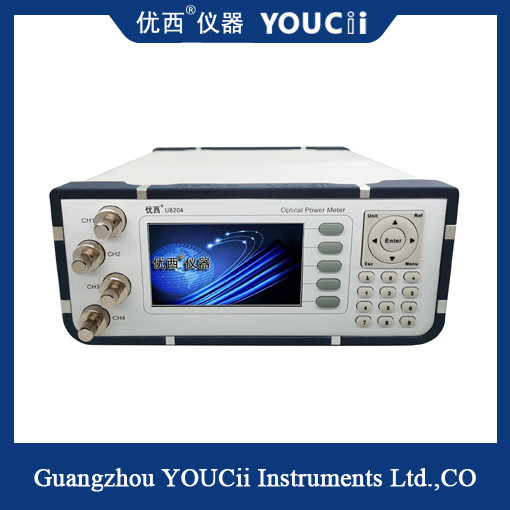

4 चैनल पावर ऑप्टिकल मीटर उच्च परिशुद्धता ऑप्टिकल परीक्षण उपकरण
U8204 चार-चैनल ऑप्टिकल पावर मीटर के लिए बेयर-फाइबर जिग वैकल्पिक है, इसलिए परीक्षण अधिक सुविधाजनक और तेज है।बड़े आकार की हाई-डेफिनिशन एलसीडी स्क्रीन माप मापदंडों को प्रदर्शित करती है, और पैनल कुंजियाँ सीधे मापदंडों को सेट कर सकती हैं, जिससे ऑपरेशन बहुत सरल हो जाता है।बिजली मीटर एक नया डेटा अधिग्रहण और प्रसंस्करण विधि अपनाता है, जिसमें एक बड़ी शक्ति मापने की सीमा, तेज प्रतिक्रिया गति और उच्च स्थिरता होती है।
उपयोगकर्ता इंटरफ़ेस विवरण
1.प्रदर्शन स्क्रीन
एलसीडी रीयल-टाइम ऑप्टिकल पावर मापन, कामकाजी तरंगदैर्ध्य, पावर संदर्भ मान, और दो चैनलों के औसत समय मान को प्रदर्शित करता है।
2. कुंजी
पावर मीटर इंस्ट्रूमेंट के कंट्रोल ऑपरेशन और पैरामीटर सेटिंग को बटन दबाकर निष्पादित किया जाता है।
3. ऑप्टिकल इनपुट चैनल
लेजर सिग्नल इनपुट इंटरफ़ेस, एडाप्टर उत्पाद खरीदते समय ग्राहक द्वारा निर्दिष्ट मानक एफसी / पीसी या एफसी / एपीसी एडाप्टर कनेक्शन चुन सकता है।

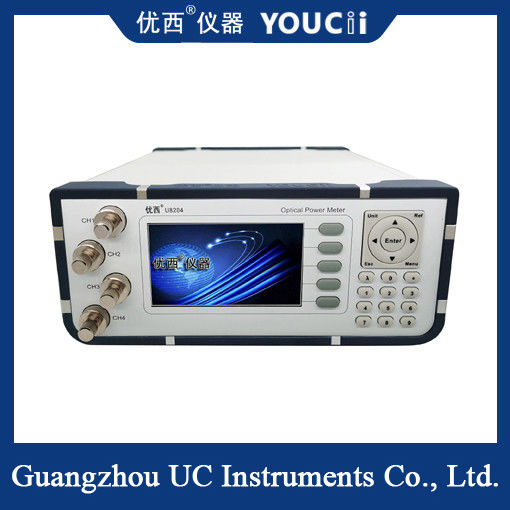

4.मुख्य इंजन फ्रंट पैनल
U8204 पावर ऑप्टिकल मीटरविनिर्देश
| हाँ हाँ नमूना # | यू8204 | |||
| चैनलों की संख्या | 4 | |||
| बिजली रेंज | +10 ~ -65dBm | |||
| तरंग दैर्ध्य रेंज | 850 ~ 1700 एनएम | |||
| अंशांकन तरंग दैर्ध्य | 850/908/1270/1290/1310/1330/1510/1530/1550/1570 एनएम | |||
| नमूना लेने की अवधि | 100 हमें (10KHz) | |||
| आवेदन फाइबर प्रकार | 62.5 उम कोर आकार तक मानक एसएम और एमएम | |||
|
संदर्भ स्थिति में पूर्ण अनिश्चितता (सटीकता)। |
± 4% (1200 एनएम ~ 1610 एनएम) | |||
|
संदर्भ स्थिति में सापेक्ष अनिश्चितता (सटीकता)। |
<0.02 डीबी विशिष्ट | |||
| रैखिकता (शक्ति) | ≤ ± 0.06 डीबी (1200 एनएम ~ 1610 एनएम, 0 ~ -50 डीबीएम) | |||
| हारकर लौटा | > 40 डीबी | |||
| प्रचालन तापमान | 0 ~ + 40 ℃ | |||
| भंडारण तापमान | -30 ~ + 80 ℃ | |||
| पुन: अंशांकन अवधि | 2 साल | |||
| DIMENSIONS | 245 मिमी डब्ल्यू, 105 मिमी एच, 320 मिमी डी | |||
| वज़न | 2.0 किग्रा | |||
उपयोगकर्ता ने निम्नलिखित प्रश्न पूछे
आप ऑप्टिकल पावर कैसे मापते हैं?
सभी बिजली मापों के लिए NIST मानक एक ECPR, या विद्युत रूप से कैलिब्रेटेड पाइरोइलेक्ट्रिक रेडियोमीटर है, जो प्रकाश की ताप शक्ति की तुलना एक प्रतिरोधक की प्रसिद्ध ताप शक्ति से करके ऑप्टिकल शक्ति को मापता है।अंशांकन 850, 1300 और 1550 एनएम पर किया जाता है।
फाइबर के लिए अच्छा dBm क्या है?
सकारात्मक dBm का अर्थ है 1mw से अधिक शक्ति और ऋणात्मक का अर्थ 1mw से कम है।सिंगलमोड लिंक के लिए एक अच्छा लेजर स्रोत फाइबर में ~ +3 से +6 dBm - 2-4mw - युग्मित का पावर आउटपुट होगा।मल्टीमोड लिंक के लिए वीसीएसईएल की शक्ति लगभग 0dBm - 1mw होनी चाहिए।
