उत्पाद विवरण:
|
| पावर रेंज (डीबीएम): | + 5 ~ -65 | ऑप्टिकल इनपुट इंटरफ़ेस: | नंगे फाइबर संयुक्त या एफसी / एलसी / एससी एडाप्टर का समर्थन करना |
|---|---|---|---|
| प्रचालन तापमान: | 0 ~ + 40 ℃ | तरंग दैर्ध्य रेंज (एनएम): | 850 ~ 1700 एनएम |
| प्रमुखता देना: | 1700 एनएम यूएसबी ऑप्टिकल पावर मीटर,40 डीबी ऑप्टिकल पावर मीटर |
||

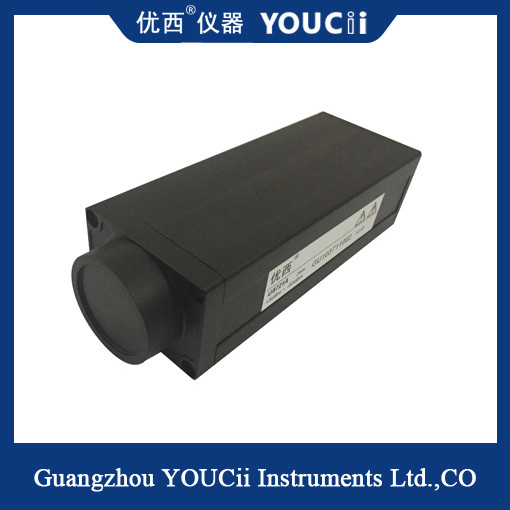

यूएसबी ऑप्टिकल पावर मीटर पावर प्रोब मल्टी मीटर छोटा और सुविधाजनक
अवलोकन
गुआंगज़ौ Youxi के U8721 हाई-स्पीड ऑप्टिकल पावर मीटर मॉड्यूल की नमूना अवधि यूएस स्तर तक पहुंच सकती है, जो डेटा को अधिक तेज़ी से एकत्र और संसाधित कर सकती है।पावर मीटर मॉड्यूल यूएसबी संचार इंटरफ़ेस का उपयोग करता है, डेटा प्रदर्शित करने और पैरामीटर सेट करने के लिए कॉन्फ़िगरेशन सॉफ़्टवेयर के माध्यम से सीधे पीसी के साथ संवाद कर सकता है।
U8721 हाई स्पीड ऑप्टिकल पावर मीटर मॉड्यूल का उपयोग उच्च परिशुद्धता तरंग दैर्ध्य डिवीजन मल्टीप्लेक्सिंग DWDM तत्व, ऑप्टिकल वेवगाइड झंझरी सरणी AWG तत्व, प्लानर ऑप्टिकल वेवगाइड पीएलसी तत्व, WSS, OPM, DPSK, ऑप्टिकल एम्पलीफायर EDFA और अन्य सामान्य ऑप्टिकल फाइबर माप अनुप्रयोगों में किया जा सकता है।और U8721 मॉडल में A/B/C/D/H है, और विभिन्न मॉडलों के अलग-अलग कार्य हैं।
लेजर सिग्नल इनपुट पोर्ट।फाइबर जम्पर को ऑप्टिकल पावर मीटर मॉड्यूल से कनेक्ट करते समय, आपको बीच में एक कनेक्शन एडेप्टर का उपयोग करने की आवश्यकता होती है।कनेक्शन एडॉप्टर को पावर मीटर इंटरफ़ेस कनेक्टर और ऑप्टिकल फाइबर कनेक्टर दोनों के प्रकार से मेल खाना चाहिए।ऑप्टिकल फाइबर को U8721 ऑप्टिकल पावर मीटर से जोड़ने के लिए दो विशिष्ट कनेक्शन एडेप्टर सूचीबद्ध हैं।
नंगे ऑप्टिकल फाइबर क्लिप एडेप्टर को जोड़ता है
एफसी / पीसी कनेक्शन एडाप्टर
मॉडल प्रकार
1.U8721A मुख्य रूप से हाई-स्पीड ऑप्टिकल पावर मॉनिटरिंग के लिए उपयोग किया जाता है।
2.U8721B सहज पीडी बाहरी, मुख्य रूप से स्थानिक प्रकाश स्कैनिंग माप के लिए उपयोग किया जाता है।
3.U8721C फास्ट सिंक्रोनस स्कैन मुख्य रूप से DWDM/AWG वेवलेंथ स्कैनिंग मेजरमेंट सिस्टम में उपयोग किया जाता है।
4.U8721D BNC एनालॉग आउटपुट के साथ तेज़ सिंक्रोनस स्कैन।
यू8721ए/बी/सी/डी/एचयूएसबी ऑप्टिकल पावर मीटर पावरविनिर्देश
|
नमूना |
यू8721ए | यू8721बी | यू8721सी | यू8721डी | यू8721 एच |
| सेंसर तत्व | IngaAs | ||||
| तरंग दैर्ध्य रेंज | 850 ~ 1700 एनएम | ||||
| अंशांकन तरंग दैर्ध्य | 850/980/1310/1510 ~ 1640nm निरंतर अंशांकन | ||||
| पावर रेंज (डीबीएम) | + 5 ~ -65 | + 5 ~ -70 | + 5 ~ -80 | + 25 ~ -60 | |
|
पावर सैंपलिंग अवधि (दर) |
100 हमें (10KHz) | 10 यूएस (100 किलोहर्ट्ज़) | |||
| आवेदन फाइबर प्रकार | मानक एसएम और एमएम | ||||
| ऑप्टिकल इनपुट इंटरफ़ेस | नंगे फाइबर संयुक्त या एफसी का समर्थन करना/एलसी / एससी एडाप्टर | ||||
|
संदर्भ स्थिति में पूर्ण अनिश्चितता (सटीकता)। |
± 4% (1200 एनएम ~ 1610 एनएम) | ||||
|
संदर्भ स्थिति में सापेक्ष अनिश्चितता (सटीकता)। |
<0.02 डीबी विशिष्ट मूल्य | ||||
| रैखिकता (शक्ति) | ≤± 0.06dB (1200 ~ 1610 एनएम, + 0 ~ -60dBm) | ||||
| हारकर लौटा | > 40 डीबी | ||||
| संचार इंटरफेस | USB | + ट्रिग | + ट्रिग + बीएनसी | + ट्रिग | |
| अंशांकन अवधि | 2 साल | ||||
| प्रचालन तापमान | 0 ~ + 40 ℃ | ||||
| भंडारण तापमान | -30 ~ + 80 ℃ | ||||
| DIMENSIONS | 52 मिमी एच, 60 मिमी डब्ल्यू, 150 मिमी डी | ||||
| वज़न | 1.0 किग्रा | ||||
