उत्पाद विवरण:
|
| सिग्नल कोडिंग मोड: | एनआरजेड/पीएएम4 | कोड प्रकार: | PRBS7, PRBS9, PRBS11, PRBS13, PRBS15, PRBS16, PRBS23, PRBS31, USER\ PRBS13Q, SSPRQ, JP03A, JP03B। |
|---|---|---|---|
| डेटा इनपुट/आउटपुट इंटरफ़ेस: | विभेदक, एसी युग्मन, 50 ओम प्रतिबाधा, महिला 2.92 मिमी एसएमए | पैटर्न उलटा: | प्राप्त अंत में स्वत: संकेत उत्क्रमण |
| प्रमुखता देना: | PRBS7 ट्यून करने योग्य लेजर स्रोत,आठ तरह से सिंक्रोनस ट्यून करने योग्य लेजर स्रोत |
||

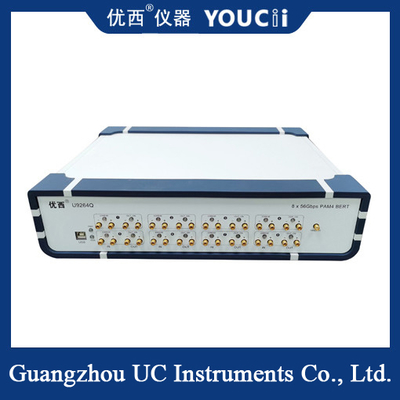

400G PM4 BERT त्रुटि कोड परीक्षक स्वतंत्र या आठ-तरफा सिंक्रोनस परीक्षण
प्रदर्शन विशेषताएंः
1सिग्नल कोडिंग मोडः NRZ और PAM4, जो स्वचालित रूप से NRZ और PAM4 संकेतों के बीच स्वतंत्र रूप से स्विच कर सकते हैं।
2, आठ-चैनल सिंक्रोनस आउटपुट, 6.144G, 10G, 40G, 100G, 200G और 400G उत्पादों का परीक्षण करने के लिए प्रयोग किया जाता है, त्रुटि परीक्षण स्वतंत्र या आठ-चैनल सिंक्रोनस परीक्षण हो सकता है।
3, निरंतर त्रुटि का पता लगाने और समय त्रुटि की निगरानी का समर्थन, KP4/KR4 हार्डवेयर FEC फ़ंक्शन का समर्थन करें।
5, डिफ़ॉल्ट 4 आवृत्ति विभाजन की घड़ी आवृत्ति, समर्थन एक चौथाई, 1/8, 1/16, 1/32, 1, 64, 1 / आवृत्ति 128 अंक की तुलना में।
6,संचार मोडः यूएसबी से HID.कोई ड्राइवर आवश्यक नहीं है. पीसी ऊपरी कंप्यूटर सॉफ्टवेयर बिट त्रुटि मीटर सेट करने और बिट त्रुटि दर का परीक्षण करने के लिए डिवाइस के साथ संवाद करता है.
400G PM4 BERT त्रुटि कोडविनिर्देश:
| नहीं. |
पैरामीटर |
न्यूनतम |
सामान्य |
अधिकतम |
इकाई |
| 1 |
सिग्नल कोडिंग मोड |
NRZ/PAM4 | |||
| 2 |
डेटा दर |
6.144 | 6.144,10.3125,20,25,25.78125,26.5625,28.05 | 28.05 | जीबीपीएस |
| 3 |
कोड प्रकार |
पीआरबीएस7, पीआरबीएस9, पीआरबीएस11, पीआरबीएस13, पीआरबीएस15, पीआरबीएस16, पीआरबीएस23, पीआरबीएस31, यूजर पीआरबीएस13क्यू, एसएसपीआरक्यू, जेपी03ए, जेपी03बी | |||
| 4 |
बढ़ते और घटते समय(20% से 80%) |
14 | 35 | पीएस | |
| 5 |
पैटर्न उलटा |
प्राप्ति के अंत में स्वचालित संकेत उल्टा |
|||
| 6 |
सिग्नल आउटपुट आयाम (एक अंत) |
200 | 800 | 1000 | mV |
| 7 |
25G डेटा आउटपुट Jitter (आरएमएस) |
500 | 700 | fs | |
| 8 |
डेटा इनपुट/आउटपुट इंटरफ़ेस |
अंतर, एसी युग्मन, 50 ओम प्रतिबाधा, महिला 2.92 मिमी एसएमए |
|||
| 9 |
घड़ी आउटपुट |
0.2 | 6.64 | 13.28 | गीगाहर्ट्ज |
| 10 |
डेटा सिग्नल इनपुट संवेदनशीलता (एक अंत) |
50 | एमवीपीपी | ||
| 11 |
डेटा आउटपुट नेत्र ग्राफ प्रतिच्छेदन NRZ |
49 | 50 | 52 | % |
| 12 |
PAM4 आँख की ऊंचाई (प्रति आंख की ऊंचाई) |
80 | 110 | 200 | mV |
| 13 |
पीएएम नेत्र मानचित्र की रैखिकता |
0.95 | 0.98 | 1 | |
| 14 |
परिचालन तापमान |
10 | 25 | 50 | °C |
U9264Q 400G FR4 सामान्य परीक्षण प्रणाली कनेक्शन आरेख
