उत्पाद विवरण:
|
चैनल: | 1/2 | आकार: | मापांक |
---|---|---|---|
बिजली रेंज: | +10 ~ -65dBm | तरंग दैर्ध्य रेंज: | 850 ~ 1700 एनएम |
पावर सैंपलिंग अवधि (दर): | 100 हमें (10KHz) | रिटर्न हानि: | > 40 डीबी |
आवेदन फाइबर प्रकार: | 62.5 उम कोर आकार तक मानक एसएम और एमएम | ||
प्रमुखता देना: | डबल चैनल मिनी ऑप्टिकल पावर मीटर,उच्च दक्षता ऑप्टिकल पावर मीटर |

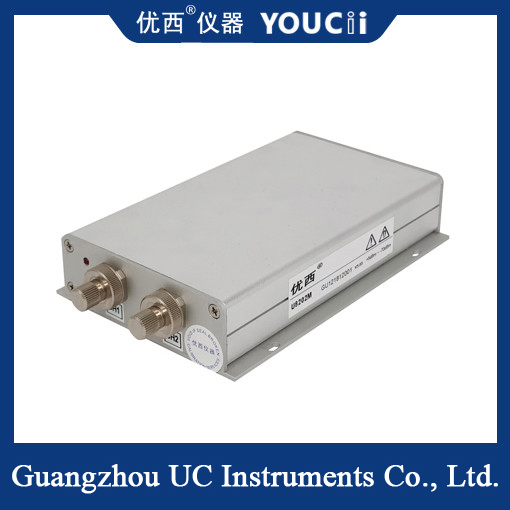

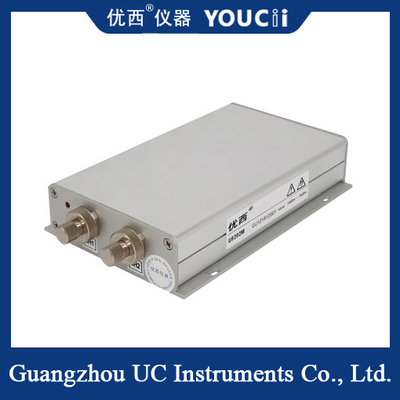

डबल चैनल मिनी ऑप्टिकल पावर मीटर मॉड्यूल उच्च दक्षता और छोटे आकार
प्रकाश स्रोत ऑप्टिकल पावर मीटर के आवेदन में विभिन्न उपयोग स्थितियों के अनुसार विभिन्न प्रकार के ऑप्टिकल पावर मीटर का चयन करना चाहिए:
1, सम्मिलन हानि डीबी समारोह के प्रत्यक्ष माप के साथ।
2यह सुनिश्चित करें कि ये मॉडल डिस्प्ले की माप सीमा और रिज़ॉल्यूशन के अनुरूप हों।
3. फाइबर ऑप्टिक और कनेक्टर आवश्यकताओं को पूरा करने के लिए कैलिब्रेशन सटीकता का मूल्यांकन करें और कैलिब्रेशन प्रक्रियाओं का निर्माण करें।
4. सबसे अच्छा जांच प्रकार और इंटरफ़ेस प्रकार का चयन करें
U8202M डबल-चैनल मिनी ऑप्टिकल पावर मीटर में उत्कृष्ट प्रदर्शन, आर्थिक और व्यावहारिक है, और ऑप्टिकल फाइबर परीक्षण और माप अनुप्रयोगों के लिए व्यापक रूप से उपयुक्त है।यह विशेष रूप से बड़े पैमाने पर उत्पादन लाइन के लिए बनाया गया है.
U8202M मिनी ऑप्टिकल पावर मीटर परीक्षण प्रणाली में उच्च दक्षता, अल्ट्रा-छोटे आकार, तेजी से प्रारंभ गति और आर्थिक लाभ की विशेषताएं हैं। यह कम शक्ति की पसंद प्रदान कर सकता है,उच्च शक्ति, एकल-चैनल और डबल-चैनल ऑप्टिकल पावर मीटर।
मॉडल # | यू8201M | यू8202M | यू8201MH | यू8202MH |
चैनलों की संख्या | 1 | 2 | 1 | 2 |
पावर रेंज | +10 ~ -65dBm | +25 ~ -50dBm | ||
तरंग दैर्ध्य सीमा | 850 ~ 1700 एनएम | |||
शक्ति नमूनाकरण अवधि (दर) |
100 us ((10KHz) | |||
कैलिब्रेशन तरंग दैर्ध्य | 850/980/1310/1490/1550/1610 nm | |||
अनुप्रयोग फाइबर प्रकार | मानक SM और MM 62.5 um तक के कोर आकार तक | |||
पूर्ण संदर्भ स्थिति पर अनिश्चितता (सटीकता) |
± 4% (1200 एनएम ~ 1610 एनएम) | |||
सापेक्ष संदर्भ स्थिति पर अनिश्चितता (सटीकता) |
< 0.02 डीबीएल विशिष्ट | |||
रैखिकता (शक्ति) | ≤ ± 0.06 डीबी (1200 एनएम ~ 1610 एनएम, 0 ~ -50 डीबीएम) | |||
रिटर्न हानि | > 40 डीबी | |||
संचार इंटरफ़ेस | RS232 | |||
नमूनाकरण डेटा भंडारण | 2 घंटे के लिए ऑनलाइन डेटा संग्रह और भंडारण का समर्थन करें और पावर वक्र खींचें | |||
विद्युत आपूर्ति | DC5V3A,यह एक 100-240 वी एसी पावर एडाप्टर से लैस है | |||
ऑपरेशन तापमान | 0 ️ +40°C | |||
भंडारण तापमान | -30 ️ +80°C | |||
पुनर्मूल्यांकन अवधि | दो वर्ष | |||
आयाम | 100 मिमी W, 30 मिमी H, 165 मिमी D | |||
वजन | 1.0 किलो |
