उत्पाद विवरण:
|
| ऑपरेशन वेवलेंथ रेंज: | ऑपरेशन वेवलेंथ रेंज | रिटर्न लॉस रेंज: | 0 ~ 60 डीबी |
|---|---|---|---|
| सापेक्ष सटीकता - वापसी हानि: | ± 0.4 डीबी | पूर्ण शक्ति सटीकता: | ± 0.2 डीबी |
| भंडारण तापमान: | -30 ~ + 80 ℃ | वज़न: | 3.5 किग्रा |
| प्रमुखता देना: | 60dB ऑप्टिकल रिटर्न लॉस मीटर,मल्टीवेवलेंथ ऑप्टिकल रिटर्न लॉस मीटर |
||

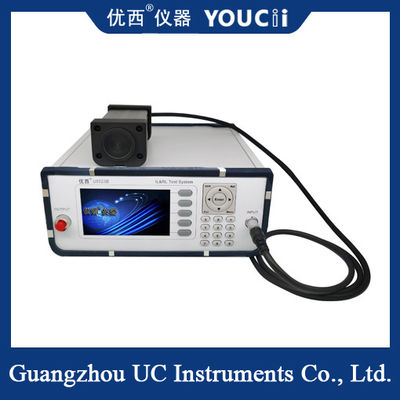

2/3/4/5 मल्टीवेवलेंथ लॉस रिकवरी इंस्ट्रूमेंट बैक रिफ्लेक्टर

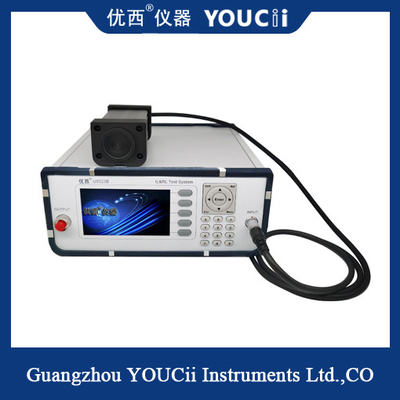

U8523B+U88201 1310/1550 एनएम डुअल लाइट सोर्स बैक रिफ्लेक्टोमीटर/पावर मीटर एक बेंचटॉप, एलसीडी स्क्रीन डिस्प्ले, सिंगल लाइट सोर्स आउटलेट, बैक लॉस, इंसर्शन लॉस और ऑप्टिकल पावर इंस्ट्रूमेंट का प्रत्यक्ष माप है।विभिन्न ऑप्टिकल उपकरणों और ऑप्टिकल लिंक के प्रतिबिंब क्षीणन को मापने, ऑप्टिकल फाइबर कनेक्टर्स, ऑप्टिकल संचार घटकों, सिस्टम, ऑप्टिकल फाइबर और केबल प्लग माप की गुणवत्ता को नियंत्रित करने के लिए उपयोग किया जाता है, उत्कृष्ट समाधान के क्षेत्र में लागू किया जाता है।
U8523 में 1310nm/1550nm का अंतर्निहित प्रकाश स्रोत है।आउटपुट पोर्ट पर एफसी/एपीसी अल्ट्रा-लो बैक रिफ्लेक्शन कनेक्टर के साथ एकीकृत, हाइब्रिड जंपर्स का उपयोग रिटर्न लॉस माप सीमा को प्रभावित किए बिना विभिन्न कनेक्टर प्रकारों के माप को समायोजित करने के लिए किया जा सकता है।जब परीक्षण के तहत डिवाइस (DUT) जम्पर DUT आउटपुट टर्मिनल से जुड़ा होता है, तो परीक्षण के तहत डिवाइस का रिटर्न लॉस प्रदर्शित होता है।
इंटरफ़ेस परिचय प्रदर्शित करें
आरंभीकरण इंटरफ़ेस
जब U8523 दोहरे प्रकाश स्रोत को हानि उपकरण में वापस प्लग किया जाता है और चालू किया जाता है, तो डिस्प्ले स्क्रीन होस्ट सीरियल नंबर और फ़र्मवेयर संस्करण सहित कुछ पता लगाने वाली जानकारी प्रदर्शित करेगी, जैसा कि नीचे दिए गए चित्र में दिखाया गया है:
U8523Bवापसी हानि मीटर टीतकनीकी विशिष्टता:
| नमूना # | यू8523 |
| सेंसर तत्व | InGaAs |
| ऑपरेशन वेवलेंथ रेंज | 1310/1550 एनएम |
| बिजली रेंज | + 5 ~ -70 डीबीएम |
| वापसी हानि सीमा | 0~60 डीबी |
| अनुप्रयोग फाइबर प्रकार | मानक एस.एम |
| सापेक्ष सटीकता - वापसी हानि | ± 0.4 डीबी |
| पूर्ण शक्ति सटीकता | ± 0.2 डीबी |
| सापेक्ष सटीकता - सम्मिलन हानि | <0.02 डीबी विशिष्ट |
| इंटरफेस | आरएस232 |
| शक्ति | 100 ~ 240 वी ए.सी |
| प्रचालन तापमान | 0～ +40℃ |
| भंडारण तापमान | -30～+80℃ |
| पुनर्अंशांकन अवधि | 2 साल |
| DIMENSIONS | 245 मिमी डब्ल्यू × 105 मिमी एच × 320 मिमी डी |
| वज़न | 3.5 किग्रा |
