622M से 15G 5 चैनल BERT के लिए ऑप्टिकल त्रुटि कोड के साथ 10G पूर्ण गति

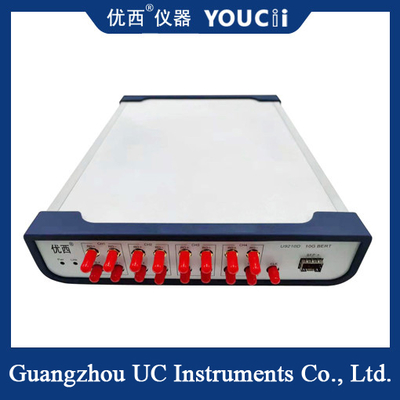

U9210D तेज़, सुविधाजनक और आकार में छोटा है।एक एसएफपी ऑप्टिकल पोर्ट चैनल और एक इलेक्ट्रिकल पोर्ट चैनल, दो चैनल सिंक्रनाइज़ इनपुट और आउटपुट हैं, त्रुटि परीक्षण स्वतंत्र हो सकता है।

निरंतर त्रुटि का पता लगाने और आवधिक त्रुटि निगरानी का समर्थन करता है।समर्थन 10G पूर्ण गति (622M ~ 11.7Gbps 20 आवृत्ति अंक);

समर्थन कोड: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31।

 सॉफ़्टवेयर समारोह परिचययूtion

1.1 डेटा दर: वर्तमान डेटा दर निर्धारित करना।

1.2 डेटा पैटर्न: वर्तमान पीआरबीएस (पैटर्न) की स्थापना।

1.3 गेटिंग टाइम: संचय बीईआर माप के लिए संचय समय सेटिंग।

1.4 सभी चैनल स्टार्ट बटन: पैरामीटर सेट करना शुरू करें और संचय बीईआर का परीक्षण करने के लिए सभी चैनल शुरू करें।

1.5 यूएसबी पता बॉक्स:स्वचालित रूप से सभी USB डिवाइस पतों की गणना करें, एक USB पता चुनें और वर्तमान डिवाइस को कनेक्ट करने के लिए कनेक्ट बटन दबाएं।

1.6 वर्तमान चैनल बटन: संचित बीईआर परीक्षण को मैन्युअल रूप से शुरू या बंद करें।

1.7 Accumulatio BER (बिट एरर रेट): तात्कालिक बिट एरर काउंट और बीता हुआ समय जमा करें, Accumulatio BER = तात्कालिक बिट एरर काउंट / (बीता हुआ समय * कुल बिट काउंट)।

1.8 पीजी सक्षम चेकबॉक्स: TX आउटपुट को सक्षम या अक्षम करें।

1.9 मापन

लॉक: आरएक्स लोल (सिंक) त्रुटि सीएनटी को लॉक या अनलॉक करता है: संचय बिट त्रुटि काउंटर

टेस्ट टाइम: संचय बीईआर माप के लिए वर्तमान चैनल संचित समय।
