उत्पाद विवरण:
|
| चैनलों की संख्या: | 5 (4 इलेक्ट्रिकल पोर्ट, 1 ऑप्टिकल पोर्ट, पीजी और ईडी समर्थित) | कोड प्रकार: | PRBS7, PRBS9, PRBS11, PRBS13, PRBS15, PRBS16, PRBS23, PRBS31, USER\ PRBS13Q, SSPRQ, JP03A, JP03B। |
|---|---|---|---|
| उठने और गिरने का समय (20% से 80%): | 18 ~ 23 पीएस | डेटा इनपुट/आउटपुट इंटरफ़ेस: | विभेदक, एसी युग्मन, 50 ओम प्रतिबाधा, महिला 2.92 मिमी एसएमए |
| प्रमुखता देना: | PRBS7 BERT परीक्षक,4 चैनल समानांतर BERT परीक्षक |
||

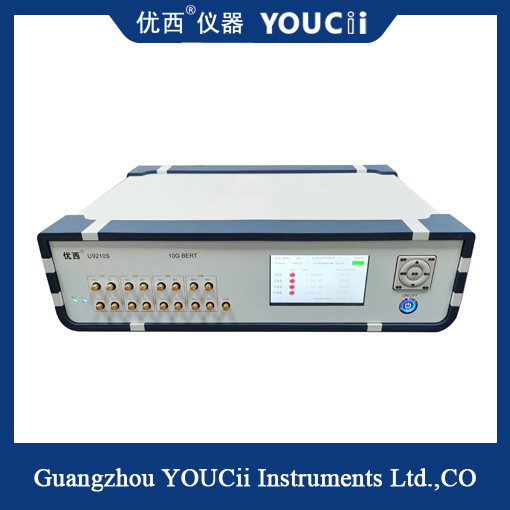

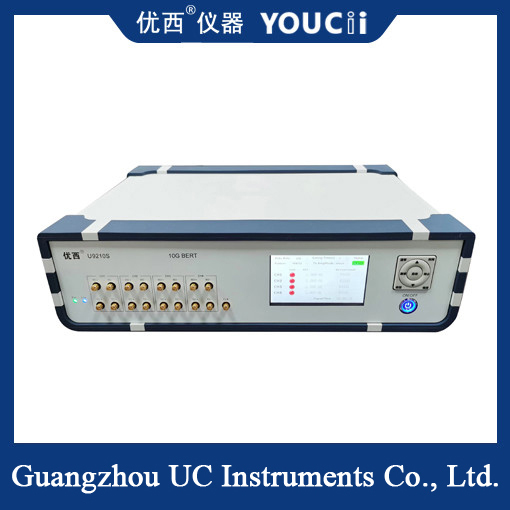

4 चैनल समानांतर टेप डिस्प्ले 10G पूर्ण दर त्रुटि मीटर BERT
U9210S की बुनियादी विशेषताएं:
1. चार-चैनल समानांतर पीजी और ईडी;सिंगल एंडेड क्लॉक आउटपुट।
2. पीजी और ईडी 0.6144 से 15.0 जीबीपीएस तक के 37 दर बिंदुओं का समर्थन करते हैं।
3, समर्थन कोड प्रकार: पीआरबीएस7 / पीआरबीएस 9 / पीआरबीएस 15 / पीआरबीएस 23 / पीआरबीएस 31।
4, निरंतर त्रुटि का पता लगाने और समय त्रुटि निगरानी का समर्थन करें।
5, डिस्प्ले स्क्रीन, सपोर्ट पैनल बटन ऑपरेशन के साथ।
6. संचार मोड: यूएसबी एचआईडी (ड्राइव फ्री) या यूएसबी-कॉम।
स्क्रीन इंटरफ़ेस इस प्रकार है (केवल संदर्भ के लिए)।
|
उपकरण का नाम |
U9210S | ||||
|
पैरामीटर |
न्यूनतम |
ठेठ |
अधिकतम |
इकाई |
|
|
आधार - सामग्री दर |
0.6144 | 0.614,0.622,1.25,2.5,5.0,9.953,10.00,10.3125,10.52,11.09,11.32,11.7,12,12.5,14.025,14.5,15वगैरह। | 15.0 | जीबीपीएस | |
|
चैनलों की संख्या |
5 (4 विद्युत पोर्ट, 1 ऑप्टिकल पोर्ट, पीजी और ईडी समर्थित) |
||||
|
कोड प्रकार |
पीआरबीएस7,पीआरबीएस9,पीआरबीएस15,पीआरबीएस23,पीआरबीएस31 | ||||
|
उत्थान और पतन का समय (20% से 80%) |
18 | 23 | पी.एस. | ||
|
पैटर्न उलटना |
प्रेषण और प्राप्त करने वाले छोर पर सिग्नल रिवर्सल का समर्थन करता है |
||||
|
सिग्नल अंतर आउटपुट आयाम |
200 | 600 | 1000 | एमवी | |
|
डेटा आउटपुट जिटर (आरएमएस) |
1.5(10.3125G下) | पी.एस. | |||
|
डेटा इनपुट/आउटपुट इंटरफ़ेस |
डिफरेंशियल, एसी कपलिंग, 50 ओम प्रतिबाधा, एसएमए |
||||
|
घड़ी आउटपुट |
100 | 156.25 | 156.25 | मेगाहर्टज | |
|
डेटा सिग्नल इनपुट संवेदनशीलता |
50 | एमवीपी | |||
|
डेटा आउटपुट नेत्र ग्राफ क्रॉसिंग पॉइंट (अंतर) |
49 | 50 | 54 | % | |
|
यूएसबी छिपाई प्रतिक्रिया समय |
10 | एमएस | |||
|
परिचालन तापमान |
10 | 25 | 50 | डिग्री सेल्सियस | |
|
ऑपरेटिंग वोल्टेज (एसी) |
180 | 220 | 250 | वी | |
