उत्पाद विवरण:
|
| डेटा दर सीमा: | 11.3~0.155 जीबीपीएस | आंतरिक सिग्नल लॉस डिटेक्शन (एलओएस): | 128 ~ 5 एमवी |
|---|---|---|---|
| क्लॉक रिकवरी रेंज: | 155 एमबी/एस से 11 जीबी/एस | तरंग दैर्ध्य रेंज: | 800-1600 एनएम |
| आउटपुट जिटर (10.3125 जीबीपीएस): | 1 (विशिष्ट मूल्य) पीएस | परिचालन तापमान: | 80 ~ -40 डिग्री सेल्सियस |
| प्रमुखता देना: | 10Gbps CDR क्लॉक रिकवरी मॉड्यूल,1600nm CDR क्लॉक रिकवरी मॉड्यूल |
||

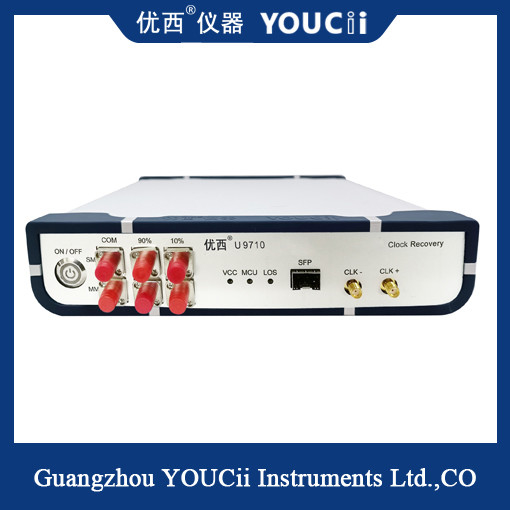

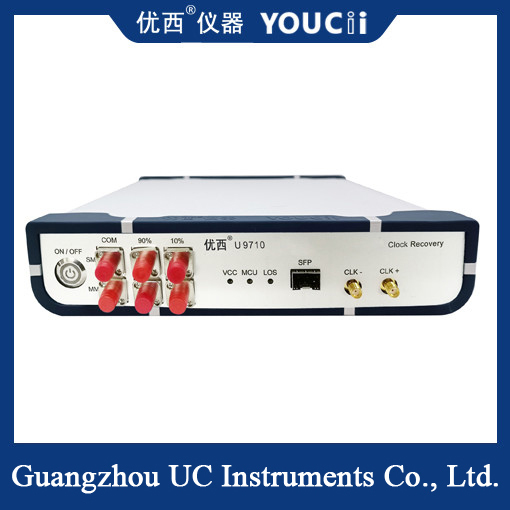

10Gbps पूर्ण दर 10Gbps सीडीआर क्लॉक रिकवरी मॉड्यूल 0.155~11.3G
जब नमूनाकरण ऑसिलोस्कोप ऑप्टिकल आंख पैटर्न और तरंग रूप का परीक्षण करता है, तो इसे मापा संकेत के समान स्रोत से ट्रिगर करने की आवश्यकता होती है।सीडीआर (घड़ी वसूली) मॉड्यूल मुख्य रूप से परीक्षण वातावरण में प्रयोग किया जाता है जिसमें ऑप्टिकल आंख मानचित्र का परीक्षण करने के लिए नमूना ऑसिलोस्कोप की आवश्यकता होती है, लेकिन ट्रिगर घड़ी प्रदान नहीं करता है।विशिष्ट अनुप्रयोग ऑप्टिकल नेटवर्क उपकरण का परीक्षण है, या पीओएन अनुप्रयोग में बीओबी उत्पादों के लिए, क्योंकि मापा ऑप्टिकल उपकरण में स्वयं एक आवृत्ति विभाजन घड़ी आउटपुट नहीं है।ऑप्टिकल नेत्र पैटर्न का परीक्षण करते समय नमूना लेने वाले ऑसिलोस्कोप को ट्रिगर करने के लिए घड़ी संकेत को पुनः प्राप्त करने की आवश्यकता होती है।
यह सीडीआर एक एसएफपी ऑप्टिकल पोर्ट से लैस है, जिसे पारंपरिक एसएफपी, एसएफपी+, ओएलटी एसएफपी और एसएफपी में कैप्सुलेट अन्य ऑप्टिकल मॉड्यूल से जोड़ा जा सकता है।केवल ऑप्टिकल मॉड्यूल के प्राप्त अंत की आवश्यकता है, जो ऑप्टिकल संकेतों को विद्युत संकेतों में परिवर्तित करने के लिए जिम्मेदार है, और फिर उपकरण विद्युत संकेतों की घड़ी को निकालता है और आउटपुट करता है।घड़ी के संकेत मुख्य रूप से ऑसिलोस्कोप के संकेतों को ट्रिगर करने के लिए उपयोग किया जाता है.
सीडीआर के मुख्य मापदंड:
1घड़ी पुनर्प्राप्ति रेंजः 155Mb/s से 11Gb/s;
2तरंग दैर्ध्य सीमाः 800-1600 एनएम;
3ऑप्टिकल इनपुट रेंजः +3 ~ -15dBm;
4आउटपुट रिकवरी इलेक्ट्रिक घड़ी (4 आवृत्ति विभाजन) रेंजः 38.75MHz से 2.78GHz;
5आउटपुट क्लॉक आयामः एसी कपल/ 800 एमवीपीपी सामान्य में;
6स्पेक्ट्रल अनुपात (उपयोगकर्ता के अनुसार चुना जा सकता है): 10% (सीडीआर) -90% (आउटपुट)
तकनीकी सूचकांक
| नहीं। |
तकनीकी सूचकांक |
अधिकतम मूल्य |
न्यूनतम मूल्य |
इकाई |
| 1 |
डेटा दर सीमा |
11.3 | 0.155 | जीबीपीएस |
| 2 |
आंतरिक संकेत हानि का पता लगाना (LOS) |
128 (अतिभार) | 5 (संवेदनशीलता) | mV |
| 3 |
बिजली आपूर्ति वोल्टेज (बाहरी बिजली आपूर्ति इनपुट वोल्टेज) |
5.5 | 4 | वी |
| 4 |
परिचालन तापमान |
85 | -40 | °C |
| 5 |
घड़ी की वृद्धि का समय (OC-192) (20%~80%) |
33.1 | 22.2 | पीएस |
| 6 |
क्लॉक डाउन टाइम (OC-192) (80%~20%) |
33.7 | 23.9 | पीएस |
| 7 |
घड़ी आवृत्ति (10.3125Gbps दर, 2 आवृत्ति विभाजन) |
2.578 | 2.578 | गीगाहर्ट्ज |
| 8 |
आउटपुट जिटर (10.3125Gbps) |
1 (सामान्य मूल्य) | पीएस | |
