उत्पाद विवरण:
|
| आयाम: | 1यू | आकार: | डेस्कटॉप |
|---|---|---|---|
| श्रेणी: | 155 एमबी/एस से 11 जीबी/एस | तरंग दैर्ध्य रेंज: | 800-1600 एनएम |
| ऑप्टिकल इनपुट रेंज: | +3 ~ -15dBm | ऑप्टिकल इंटरफ़ेस: | SFP/SFP+ स्लॉट (LC/PC) के साथ |
| विद्युत इंटरफ़ेस: | एसएमए (3.5 मिमी महिला) | ||
| प्रमुखता देना: | डेस्कटॉप ट्यून करने योग्य लेजर स्रोत,ट्यून करने योग्य लेजर स्रोत 11.3Gbps |
||
155एम~11.3जीबीपीएस अनुकूली दर क्लॉक रिकवरी सीडीआर 4फ़्रीक्वेंसी डिवीजन

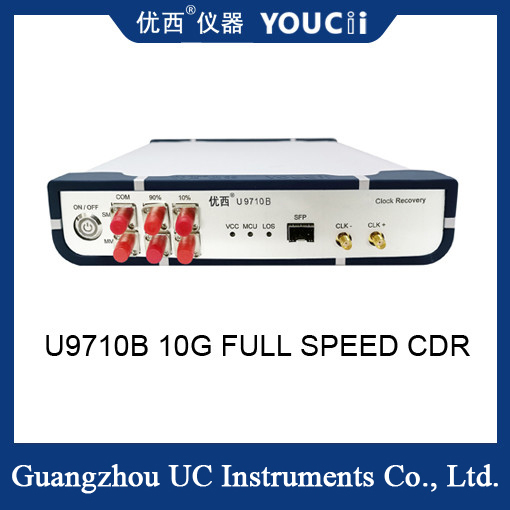

U9710B ऑप्टिकल/इलेक्ट्रिकल क्लॉक रिकवरी मॉड्यूल 155MBd से 11.3GBps, 10G फुल रेट 4 फ़्रीक्वेंसी डिवीजन की रेंज का समर्थन करता है, और सिंगल मोड और मल्टी-मोड ऑप्टिकल और इलेक्ट्रिकल सिग्नल के लिए मानक क्लॉक रिकवरी फ़ंक्शन प्रदान करता है।
जब सैंपलिंग ऑसिलोस्कोप ऑप्टिकल आई पैटर्न और तरंग रूप का परीक्षण करता है, तो इसे मापे गए सिग्नल के समान स्रोत द्वारा ट्रिगर करने की आवश्यकता होती है।
सीडीआर (क्लॉक रिकवरी) मॉड्यूल मुख्य रूप से परीक्षण वातावरण में उपयोग किया जाता है जिसके लिए ऑप्टिकल आई मैप का परीक्षण करने के लिए सैंपलिंग ऑसिलोस्कोप की आवश्यकता होती है, लेकिन ट्रिगर क्लॉक प्रदान नहीं करता है।विशिष्ट अनुप्रयोग ऑप्टिकल नेटवर्क उपकरण का परीक्षण है, या पीओएन अनुप्रयोग में बीओबी उत्पादों के लिए है, क्योंकि मापे गए ऑप्टिकल उपकरण में आवृत्ति डिवीजन क्लॉक आउटपुट नहीं होता है।ऑप्टिकल आंख पैटर्न का परीक्षण करते समय नमूना ऑसिलोस्कोप को ट्रिगर करने के लिए घड़ी सिग्नल को पुनर्प्राप्त करने की आवश्यकता होती है।
U9710B क्लॉक रिकवरी उपकरण एक अनुकूली, उच्च-बैंडविड्थ, उच्च-स्पेक्ट्रम, उच्च-प्रदर्शन और उच्च गुणवत्ता वाला डेटा क्लॉक रिकवरी उपकरण है।यह डेटा सिग्नल से सिंक्रोनाइज्ड क्लॉक और डेटा को निकाल और रिकवर कर सकता है।एक ही समय में तीन मोड में ऑप्टिकल सिग्नल इनपुट, इलेक्ट्रिकल सिग्नल इनपुट और ऑप्टिकल सिग्नल इनपुट का समर्थन करें।
| नहीं | तकनीकी सूचकांक | मैक्स | मिन | इकाई |
| 1 | डेटा दर सीमा | 11.3 | 0.155 | जीबीपीएस |
| 2 | आंतरिक सिग्नल हानि का पता लगाना (एलओएस) | 128 (अधिभार) | 5(संवेदनशीलता) | एमवी |
| 3 | बिजली आपूर्ति वोल्टेज (बाहरी बिजली आपूर्ति इनपुट वोल्टेज) | 5.5 | 4 | वी |
| 4 | परिचालन तापमान | 85 | -40 | डिग्री सेल्सियस |
| 5 | घड़ी बढ़ने का समय(OC-192)(20%~80%) | 33.1 | 22.2 | पी.एस. |
| 6 | क्लॉक डाउन समय(ओसी-192)(80%~20%) | 33.7 | 23.9 | पी.एस. |
| 7 | घड़ी की आवृत्ति (10.3125Gbps दर, 2 आवृत्ति प्रभाग) | 2.578 | 2.578 | गीगा |
| 8 | आउटपुट जिटर (10.3125Gbps) | 1 (सामान्य मूल्य) | पी.एस. | |
निवेदन स्थान:
ऑप्टिकल ट्रांसीवर मॉड्यूल विकास और उत्पादन
ऑप्टिकल डिवाइस/सबसिस्टम विकास और उत्पादन;
सिस्टम उपकरण आपूर्तिकर्ता आने वाली सामग्री गुणवत्ता निरीक्षण और उत्पादन;
सिस्टम उपकरण की स्थापना और समस्या निवारण;
सीडीआर के मुख्य पैरामीटर:
1. क्लॉक रिकवरी रेंज: 155Mb/s से 11Gb/s;
2. तरंग दैर्ध्य रेंज: 800-1600 एनएम;
3. ऑप्टिकल इनपुट रेंज: +3 ~ -15dBm;
4. आउटपुट रिकवरी इलेक्ट्रिक क्लॉक (4 फ़्रीक्वेंसी डिवीजन) रेंज: 38.75MHz से 2.78GHz;
5. आउटपुट क्लॉक आयाम: एसी कपल/ ठेठ 800mVpp;
6. स्पेक्ट्रल अनुपात (उपयोगकर्ता के अनुसार चुना जा सकता है) : 10% (सीडीआर) -90% (आउटपुट)
7. सिंगल मोड और मल्टी-मोड ऑप्टिकल सिग्नल की क्लॉक रिकवरी का समर्थन करें;
8. ऑप्टिकल इंटरफ़ेस प्रकार: एसएफपी/एसएफपी+ स्लॉट (एलसी/पीसी);
9. विद्युत इंटरफ़ेस प्रकार: एसएमए (3.5 मिमी महिला);
समर्थन दर:
155Mbit से 11.3Gbit तक कोई भी दर
1/4 क्लॉक आउटपुट
