उत्पाद विवरण:
|
| डेटा दर सीमा: | 25~35 जीबीपीएस/जीबॉड | तरंग दैर्ध्य रेंज (एकल मोड): | 1250 ~ 1650 एनएम |
|---|---|---|---|
| ऑप्टिकल इनपुट रेंज: | -15~5dBm | सीएमएल घड़ी अंतर आउटपुट आयाम: | 200 ~ 800 एमवीपीपी |
| क्लॉक आउटपुट बेतरतीब ढंग से हिलता है: | 300 ~ 800 एफएस | बिजली की आपूर्ति वोल्टेज (बाहरी बिजली की आपूर्ति इनपुट वोल्टेज): | 4 ~ 5.5 वी |
| प्रमुखता देना: | ऑप्टिकल ऑसिलोस्कोप PAM4,32GBaud ऑप्टिकल ऑसिलोस्कोप |
||

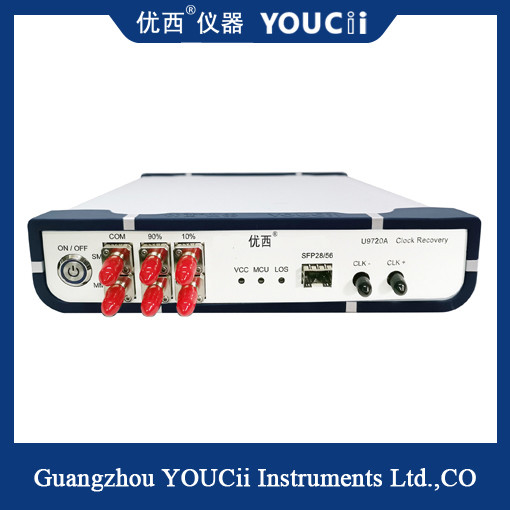

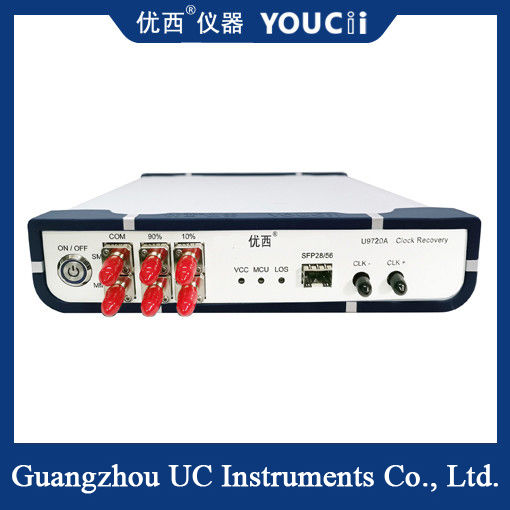

U9720A 32GBaud PAM4 CDR PON/BOB परीक्षण समर्थन 25GBaud~32GBaud
U9720B CDR (क्लॉक रिकवरी मॉड्यूल) का उपयोग मुख्य रूप से घड़ी को ट्रिगर किए बिना परीक्षण वातावरण में घड़ी रिकवरी सिग्नल प्रदान करने के लिए किया जाता है, ताकि डिवाइस के ऑप्टिकल आई आरेख का परीक्षण करने के लिए सैंपलिंग ऑसिलोस्कोप का उपयोग किया जा सके।विशिष्ट अनुप्रयोग PON अनुप्रयोग में ऑप्टिकल नेटवर्क उपकरण या BOB उत्पाद का परीक्षण है।चूँकि फोटोमेट्रिक डिवाइस में स्वयं कोई फ़्रीक्वेंसी डिवीजन क्लॉक आउटपुट नहीं होता है, इसलिए ऑप्टिकल आई आरेख का परीक्षण करते समय सैंपलिंग ऑसिलोस्कोप को ट्रिगर करने के लिए क्लॉक सिग्नल को पुनर्प्राप्त करना आवश्यक होता है।
U9720B CDR में एक FC ऑप्टिकल इंटरफ़ेस एडाप्टर है, जो पारंपरिक SFP28/56, SR, LR और BIDI मॉड्यूल के ऑप्टिकल सिग्नल एक्सेस के लिए उपयुक्त है।यह NRZ और PAM4 सिग्नल को सपोर्ट करता है।एफसी ऑप्टिकल इंटरफ़ेस ऑप्टिकल सिग्नल प्राप्त करता है और उन्हें विद्युत सिग्नल में परिवर्तित करता है।सीडीआर तब विद्युत संकेतों की घड़ी को अमूर्त और आउटपुट करता है, और घड़ी संकेतों का उपयोग मुख्य रूप से ऑसिलोस्कोप के ट्रिगर संकेतों के लिए किया जाता है।
| नहीं। |
तकनीकी सूचक |
अधिकतम मूल्य |
न्यूनतम मूल्य |
इकाई |
| 1 |
डेटा दर सीमा |
32 | 25 | Gbps/Gbaud |
| 2 | तरंग दैर्ध्य रेंज (एकल मोड) | 1650 | 1250 | एनएम |
| 3 |
ऑप्टिकल इनपुट रेंज |
+5 | -15 | डी बी एम |
| 4 |
घड़ी आउटपुट आवृत्ति विभाजन अनुपात को पुनर्स्थापित करती है |
2/8/32/40 | ||
| 5 |
आउटपुट विद्युत घड़ी आयाम |
500(सामान्य मूल्य) | एमवीपी | |
| 6 |
सीएमएल घड़ी अंतर आउटपुट आयाम |
800 | 200 | एमवीपी |
| 7 |
घड़ी का आउटपुट बेतरतीब ढंग से हिलता है |
800 | 300 | एफ.एस |
| 8 |
घड़ी की आवृत्ति (उदाहरण के तौर पर 28.1Gbps) |
14.05 | 0.70 | गीगा |
| 9 |
आंतरिक सिग्नल हानि का पता लगाना (एलओएस) |
128 (अधिभार) | 5(संवेदनशीलता) | एमवी |
| 10 |
बिजली आपूर्ति वोल्टेज (बाहरी बिजली आपूर्ति इनपुट वोल्टेज) |
5.5 | 4 | वी |
| 11 |
परिचालन तापमान |
70 | 10 | ℃ |
| 12 |
अनुकूली मॉड्यूल प्रकार (NRZ और PAM4 सिग्नल के लिए समर्थन) |
एसएफपी28/56,एसआर,एलआर,बीआईडीआई | ||
