मॉड्यूल ऑटो टेस्ट सिस्टम OLT SFP SFP+/XFP ONU स्पीड 10G या उससे कम

मॉड्यूल ऑटो टेस्ट सिस्टम OLT / SFP / SFP + / XFP / ONU स्पीड 10G या उससे कम

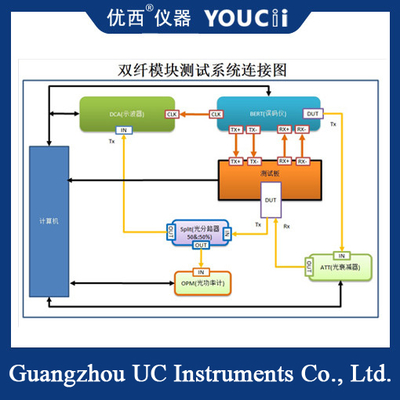

यह परीक्षण प्रणाली 10G और नीचे की गति (जैसे 10G, 2.5G, 1.5g, 622M, 155M, आदि) पारंपरिक मॉड्यूल, जैसे OLT, SFP, SFP+, XFP, ONU इत्यादि का परीक्षण कर सकती है।

परीक्षण प्रणाली स्थानीय एक्सेस डेटाबेस और दूरस्थ SQL डेटाबेस का समर्थन करती है, डेटाबेस में सभी प्रकार के परीक्षण पैरामीटर सहेजे जाते हैं, साथ ही डेटाबेस में प्रत्येक परीक्षण डेटा भी सहेजा जाता है, और डेटा क्वेरी फ़ंक्शन प्रदान करता है।

परीक्षण प्रणाली एक-बटन ऑपरेशन से संबंधित है, पेशेवर परीक्षण तकनीशियनों के बिना स्वचालित परीक्षण के लिए सॉफ़्टवेयर को संचालित करने के लिए ऑपरेटर को बहुत अधिक प्रशिक्षण की आवश्यकता नहीं है, बड़े तरलता परीक्षक की समस्या को प्रभावी ढंग से हल कर सकता है, उत्पादन प्रशिक्षण समस्या के साथ नहीं रह सकता है .परीक्षक को केवल सीरियल नंबर पढ़ने या सीरियल नंबर इनपुट करने के लिए चैनल का चयन करने की आवश्यकता है, और फिर परीक्षण पूरा करने के लिए "परीक्षण प्रारंभ करें" पर क्लिक करें।सॉफ्टवेयर प्रत्येक मॉड्यूल के परीक्षण के परिणाम और कुल परीक्षण के परिणाम प्रदर्शित करता है, और परीक्षक परिणाम देख सकता है।

विलुप्त होने का अनुपात

विलुप्त होने का अनुपात वास्तव में नेत्रलेख द्वारा मापा गया था और ऑसिलोस्कोप द्वारा मापा गया था।

2.1.2।आँख की छवि का मुखौटा मार्जिन

लोड किए जाने वाले फिल्टर का चयन करें, सही टेम्पलेट, टेम्पलेट लोड करें, बिट त्रुटि दर (आमतौर पर 10-12) सेट करें, और तरंगों की एक निश्चित संख्या (जैसे 500) की प्रतीक्षा करें, आंख के मार्जिन का परीक्षण करें, और ऑसिलोस्कोप का उपयोग करें माप।

2.1.3 उठने का समय और गिरने का समय उठने का समय और गिरने का समय

राइजिंग एज टाइम: वह समय जब राइजिंग एज अंतिम आयाम के 20% से अंतिम आयाम के 80% तक पहुंचता है;गिरने का किनारा समय: समय की लंबाई जब गिरने वाला किनारा अंतिम आयाम के 80% तक अंतिम आयाम के 20% तक पहुंचता है, एक ऑसिलोस्कोप का उपयोग करके मापा जाता है।

आंखों के ग्राफ का क्रॉस प्वाइंट

आस्टसीलस्कप का उपयोग बढ़ते किनारे और गिरने वाले किनारे के चौराहे पर आयाम के बीच प्रतिशत संबंध को मापने के लिए किया जाता है और आंख के नक्शे में तार्किक 1 स्तर और तार्किक 0 स्तर के आयाम को मापने के लिए उपयोग किया जाता है।

पीक जिटर और रूट मीन स्क्वायर जिटर जिटर पीपी और जिटर आरएमएस

पीक जिटर: ऑसिलोस्कोप में जिटर के पीक वैल्यू को आई मैप के बढ़ते और गिरते किनारों के समय भिन्नता के पीक वैल्यू के रूप में परिभाषित किया गया है।रूट-मीन-स्क्वायर जिटर: ऑसिलोस्कोप में जिटर के रूट-मीन-स्क्वायर मान को आंख के नक्शे के बढ़ते और गिरने वाले किनारों के समय भिन्नता के रूट-मीन-स्क्वायर मान के रूप में परिभाषित किया जाता है, दोनों को ऑसिलोस्कोप द्वारा मापा जाता है। .

औसत ऑप्टिकल पावर

औसत प्रेषित ऑप्टिकल पावर यूनिट समय में मॉड्यूल द्वारा उत्सर्जित ऑप्टिकल ऊर्जा है, जिसे ऑप्टिकल पावर मीटर या ऑसिलोस्कोप द्वारा मापा जाता है।

पावर ऑफ ऑप्टिकल पावर

ऑफ स्टेट में मॉड्यूल द्वारा उत्सर्जित ऑप्टिकल पावर को ऑप्टिकल पावर मीटर या ऑसिलोस्कोप द्वारा मापा जाएगा।
