उत्पाद विवरण:
|
| सेंसर तत्व: | IngaAs | पावर सैंपलिंग अवधि (दर): | 100 हमें (10KHz) |
|---|---|---|---|
| आवेदन फाइबर प्रकार: | 62.5 उम कोर आकार तक मानक एसएम और एमएम | रैखिकता (शक्ति): | ≤ ± 0.05 डीबी (1200 एनएम ~ 1610 एनएम, 0 ~ -50 डीबीएम) |
| संकल्प: | 0.001dB | आयाम: | 245 मिमी डब्ल्यू, 105 मिमी एच, 320 मिमी डी |
| प्रमुखता देना: | दोहरी चैनल ऑप्टिकल पावर मीटर,ऑप्टिकल पावर मीटर 65dBm |
||

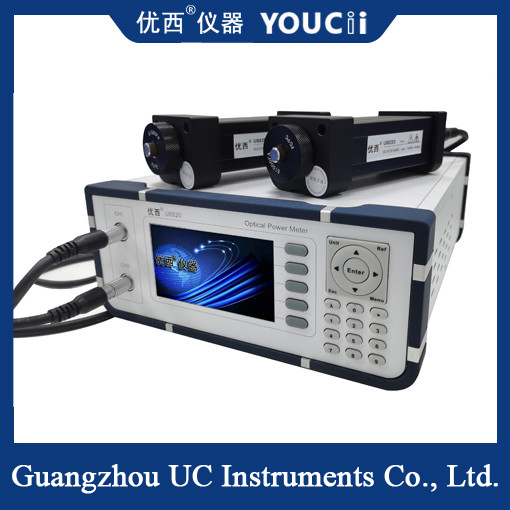

दोहरी चैनल उच्च शक्ति ऑप्टिकल पावर मीटर +25 ~ -65dBm उच्च प्रदर्शन
यू8820+2×यू8820xऑप्टिकल पावर मीटर DWDM घटकों, AWG और PLC घटकों, ऑप्टिकल एम्पलीफायर और फाइबर ऑप्टिकल परीक्षण और माप अनुप्रयोगों के अन्य सामान्य उद्देश्य के परीक्षण के लिए बेहतर प्रदर्शन प्रदान करते हैं। यह विशेष रूप से उच्च मात्रा में उत्पादन लाइनों में उपयोग के लिए डिज़ाइन किया गया है।
द U8820+2×U8820xऑप्टिकल पावर मीटर परीक्षण सिस्टम कुशल, कॉम्पैक्ट आकार के, तेजी से शुरू होने वाले और किफायती हैं। वे कम शक्ति, उच्च शक्ति, सिंगल चैनल और डुअल चैनल ऑप्टिकल पावर मीटर जांच विकल्प प्रदान करते हैं। गुआंगज़ौ यू 64 चैनल होस्ट सिस्टम तक भी प्रदान करता है।
उपयोगकर्ताओं द्वारा आमतौर पर पूछे जाने वाले प्रश्न:
1. प्रकाश स्रोत और पावर मीटर निष्पादन के लिए किस फाइबर लिंक की आवश्यकता है?
फाइबर ऑप्टिक लिंक का सबसे महत्वपूर्ण माप, उस लिंक का कुल इंसर्शन लॉस करने के लिए एक प्रकाश स्रोत और एक पावर मीटर की आवश्यकता होती है। मूल रूप से, आप फाइबर के एक सिरे में जाने वाले प्रकाश की मात्रा की तुलना फाइबर के दूसरे सिरे से निकलने वाले प्रकाश की मात्रा से करते हैं।
2. ऑप्टिकल पावर मीटर कितने सटीक हैं?
सबसे सटीक फील्ड ऑप्टिकल पावर मीटर 1% अंशांकन सटीकता का दावा करते हैं। यह तुलनीय विद्युत मीटर की तुलना में परिमाण के क्रम से कम सटीक है।
| मॉडल # | U8820 + 2xU88203 | ||
| सेंसर तत्व | InGaAs | ||
| पावर रेंज | +25 ~ -65dBm | ||
| तरंग दैर्ध्य रेंज | 850 ~ 1700 nm | ||
|
पावर सैंपलिंग अवधि (दर) |
100 us(10KHz) | ||
| अनुप्रयोग फाइबर प्रकार | मानक SM और MM 62.5 um कोर आकार तक | ||
|
संदर्भ स्थिति पर पूर्ण अनिश्चितता (सटीकता) |
± 4% (1200 nm ~ 1610 nm) | ||
|
संदर्भ स्थिति पर सापेक्ष अनिश्चितता (सटीकता) |
＜ 0.02 dB विशिष्ट | ||
| रैखिकता (शक्ति) | ≤ ± 0.05 dB (1200 nm ~ 1610 nm, 0~ -50dBm) | ||
| संकल्प | 0.001dB | ||
| रिटर्न लॉस | ＞ 40 dB | ||
| संचार इंटरफ़ेस | RS232 / USB / RJ45 | ||
| ऑपरेशन तापमान | 0 ～ +40℃ | ||
| भंडारण तापमान | -30 ～ +80℃ | ||
| पुनः अंशांकन अवधि | 2 वर्ष | ||
| आयाम | 245 मिमी डब्ल्यू, 105 मिमी एच, 320 मिमी डी | ||
| वजन | 4.0 किलो | ||
