उत्पाद विवरण:
|
| सेंसर तत्व: | IngaAs | अंशांकन तरंग दैर्ध्य: | 850/980/1310/1510 ~ 1640nm निरंतर अंशांकन |
|---|---|---|---|
| पावर रेंज (डीबीएम): | + 5 ~ -80 | ऑप्टिकल इनपुट इंटरफ़ेस: | नंगे फाइबर संयुक्त या एफसी / एलसी / एससी एडाप्टर का समर्थन करना |
| गारंटी: | 1 वर्ष | हारकर लौटा: | > 40 डीबी |
| अंशांकन अवधि: | 2 साल | ||
| प्रमुखता देना: | 1640 एनएम ऑप्टिकल पावर मीटर,एलसीडी डिस्प्ले के साथ ऑप्टिकल पावर मीटर |
||

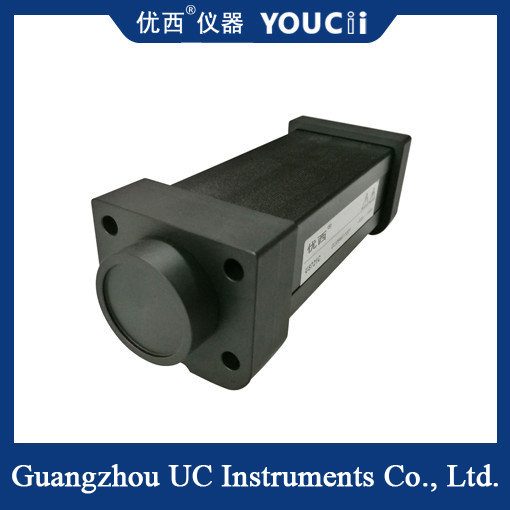

U8721C हाई स्पीड ऑप्टिकल पावर मीटर मॉड्यूल का उपयोग उच्च परिशुद्धता WDM घटकों, ऑप्टिकल वेवगाइड ग्रेटिंग ऐरे AWG घटकों, प्लानर ऑप्टिकल वेवगाइड PLC घटकों, WSS, OPM, DPSK, ऑप्टिकल एम्पलीफायर EDFA और अन्य सामान्य ऑप्टिकल फाइबर ऑप्टिकल माप अनुप्रयोगों में किया जा सकता है।गुआंगज़ौ Youxi पावर मीटर के अन्य मॉडलों की तुलना में, U8721 में हाई-स्पीड सैंपलिंग और छोटे आकार की विशेषताएं हैं, जो विशेष रूप से मल्टी-चैनल ऑप्टिकल पावर मीटर सैंपलिंग सिस्टम में असेंबली के लिए उपयुक्त है।
ऑप्टिकल पावर मीटर की सामान्य इकाई ऑप्टिकल पावर यूनिट वाट (डब्ल्यू) या मिलीवाट (एमडब्ल्यू) है, लेकिन डेसीबल (डीबीएम) का उपयोग संदर्भ इकाई के रूप में भी किया जा सकता है।ऑप्टिकल पावर मीटर की सटीकता और माप सीमा मॉडल और ब्रांड के आधार पर अलग-अलग होगी, इसलिए विशिष्ट एप्लिकेशन आवश्यकताओं के अनुसार ऑप्टिकल पावर मीटर के चयन और उपयोग पर विचार किया जाना चाहिए।
| नमूना | यू8721सी | ||||
| सेंसर तत्व | InGaAs | ||||
| तरंग दैर्ध्य रेंज | 850 ~ 1700 एनएम | ||||
| अंशांकन तरंगदैर्घ्य | 850/980/1310/1510~1640एनएम सतत अंशांकन | ||||
| पावर रेंज (डीबीएम) | +5~-80 | ||||
|
पावर सैंपलिंग अवधि (दर) |
10 यूएस(100KHz) | ||||
| अनुप्रयोग फाइबर प्रकार | मानक एसएम और एमएम | ||||
| ऑप्टिकल इनपुट इंटरफ़ेस | नंगे फाइबर जोड़ या एफसी का समर्थन करना/एलसी/एससी एडाप्टर | ||||
|
संदर्भ स्थिति में पूर्ण अनिश्चितता (सटीकता)। |
± 4% (1200 एनएम ~ 1610 एनएम) | ||||
|
संदर्भ स्थिति पर सापेक्ष अनिश्चितता (सटीकता)। |
＜ 0.02 डीबी विशिष्ट मान | ||||
| रैखिकता (शक्ति) | ≤± 0.06dB (1200 ~ 1610 एनएम, + 0 ~ -60dBm) | ||||
| हारकर लौटा | > 40 डीबी | ||||
| संचार इंटरफेस | +ट्रिग | ||||
| अंशांकन अवधि | 2 साल | ||||
| प्रचालन तापमान | 0 ~ +40℃ | ||||
| भंडारण तापमान | -30 ~ +80℃ | ||||
| DIMENSIONS | 52 मिमी एच, 60 मिमी डब्ल्यू, 150 मिमी डी | ||||
| वज़न | 1.0 किग्रा | ||||
ऑप्टिकल पावर मीटर तकनीकी सहायता और सेवा में शामिल हैं:
