उत्पाद विवरण:
|
| डेटा आउटपुट आई ग्राफ चौराहों: | 50~54% | परिचालन तापमान: | 10 ~ 50 डिग्री सेल्सियस |
|---|---|---|---|
| घड़ी का आउटपुट: | 100 ~ 156.25 मेगाहर्ट्ज | पैटर्न उलटा: | संचारण और प्राप्त सिरों पर सिग्नल उत्क्रमण का समर्थन करता है |
| कोड प्रकार: | PRBS7, PRBS9, PRBS15, PRBS23, PRBS31 | आरोही और अवरोही समय (20% से 80%): | 18~23ps |
| प्रमुखता देना: | 10G डेटा एरर ट्रांसमिशन टेस्टर,BERT डेटा एरर ट्रांसमिशन टेस्टर |
||

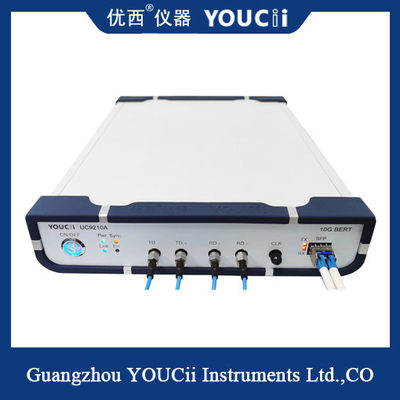

डेटा त्रुटि संचरण परीक्षक त्रुटि विश्लेषण और पता लगाने दोष परीक्षक BERT
10G फुल-रेट ऑप्टिकल ऑसिलोस्कोप (10G फुल-रेट ऑप्टिकल ऑसिलोस्कोप) 10Gbps फुल-रेट ऑप्टिकल सिग्नल के माप के लिए डिज़ाइन किया गया एक उपकरण है।इसका उपयोग ऑप्टिकल फाइबर संचार प्रणालियों में उच्च दर वाले ऑप्टिकल संकेतों की संचरण गुणवत्ता और समय क्षेत्र विशेषताओं का मूल्यांकन करने के लिए किया जाता है।
निम्नलिखित 10G पूर्ण दर ऑप्टिकल नेत्रचित्र का मुख्य विवरण और विशेषताएं हैंः
1उच्च दर मापः उपकरण सामान्य 10 गीगाबिट ईथरनेट (10 जीबीई) और अन्य उच्च दर संचार प्रोटोकॉल सहित 10 जीबीपीएस पूर्ण दर ऑप्टिकल सिग्नल माप का समर्थन कर सकता है।
2नेत्र मानचित्र प्रदर्शनः ऑप्टिकल नेत्र मानचित्र नेत्र संकेतों के नेत्र मानचित्र को सटीक रूप से कैप्चर और प्रदर्शित करने के लिए उच्च गति नमूनाकरण और डेटा प्रसंस्करण प्रौद्योगिकी का उपयोग करता है।आंख का नक्शा खुली आंख के आकार के साथ ऑप्टिकल सिग्नल की संचरण गुणवत्ता प्रदर्शित करता है।उपयोगकर्ता नेत्र मानचित्र की खुलने की डिग्री और झटके का निरीक्षण करके संकेत की स्थिरता और संचरण प्रदर्शन का मूल्यांकन कर सकते हैं.
3उच्च परिशुद्धता मापः 10जी पूर्ण दर ऑप्टिकल नेत्र चार्ट उच्च परिशुद्धता घड़ी और नमूनाकरण तकनीक को अपनाता है, जो सटीक समय माप और झटका विश्लेषण प्रदान कर सकता है।यह नेत्र मानचित्र के प्रमुख मापदंडों को माप और विश्लेषण कर सकता है, जैसे कि शिखर-से-पीक जिट, जड़ औसत वर्ग जिट, आदि।
एक एसएफपी ऑप्टिकल चैनल और एक इलेक्ट्रिक चैनल, दो चैनल सिंक्रोनस इनपुट और आउटपुट, त्रुटि कोड परीक्षण स्वतंत्र हो सकते हैं।
निरंतर त्रुटि का पता लगाने और समय त्रुटि का पता लगाने के लिए समर्थन।
622M से 11.7Gbps तक पूर्ण दर का समर्थन करें;
समर्थन कोड प्रकारः PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31
| नहीं. |
पैरामीटर |
न्यूनतम |
सामान्य |
अधिकतम |
इकाई |
| 1 |
डेटा दर |
0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.59.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7 | 11.7 | जीबीपीएस |
| 2 |
कोड प्रकार |
PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 3 |
बढ़ते और घटते समय (20% से 80%) |
18 | 23 | पीएस | |
| 4 |
पैटर्न उलटा |
प्रसारण और प्राप्त करने वाले छोरों पर सिग्नल उलट समर्थन करता है |
|||
| 5 |
सिग्नल आउटपुट आयाम (एक अंत) |
200 | 800 | 1000 | mV |
| 6 |
डेटा आउटपुट जिट (RMS) |
1.5 ((10.3125G नीचे) | पीएस | ||
| 7 |
डेटा इनपुट/आउटपुट इंटरफ़ेस |
अंतर, AC युग्मन, 50 ओम प्रतिबाधा, SMA |
|||
| 8 |
घड़ी आउटपुट |
100 | 156.25 | 156.25 | मेगाहर्ट्ज |
| 9 |
डेटा सिग्नल इनपुट संवेदनशीलता (एक अंत) |
0.1 | वीपीपी |
