उत्पाद विवरण:
|
| एटेन्यूएटर रेंज: | 0 ~ 35 डीबी (40 डीबी प्रकार) | अंशांकन तरंग दैर्ध्य (विकल्प): | अंशांकन तरंग दैर्ध्य (विकल्प) |
|---|---|---|---|
| फाइबर का प्रकार: | 50/125um, 62.5/125um MMF स्व-अनुकूलन | क्षीणन संक्रमण गति: | 0.1 ~ 35 डीबी/एस |
| अधिकतम सुरक्षित इनपुट शक्ति: | +17dBm (बिजली निगरानी स्थिति) | भंडारण तापमान: | -30 ~ + 80 ℃ |
| प्रमुखता देना: | 125um ऑप्टिकल पावर मीटर,मल्टीमोड ऑप्टिकल पावर मीटर |
||

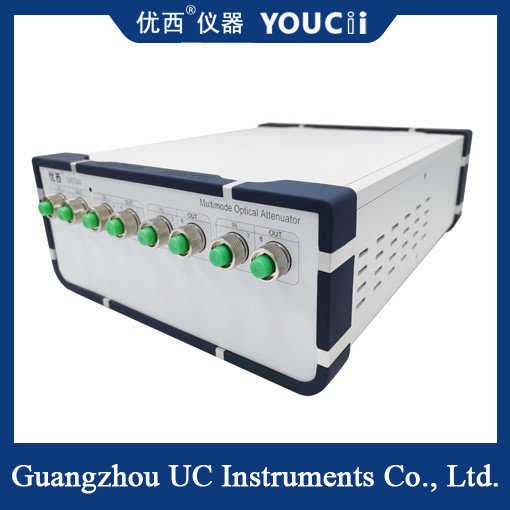

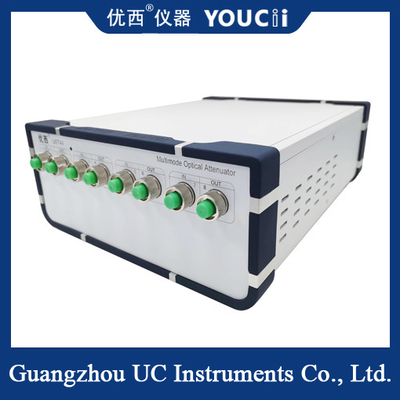

FC एडजस्टेबल मल्टीमोड ऑप्टिकली कंट्रोल्ड ऑप्टिकल एटेन्यूएटर
इस उपकरण के संचालन, सेवा और मरम्मत के दौरान, यह सुनिश्चित करना आवश्यक है कि निम्नलिखित सभी सामान्य सुरक्षा सावधानियां लागू की जाएं।इस मैनुअल में सूचीबद्ध सुरक्षा सावधानियों का कोई भी उल्लंघन या इस उपकरण के डिजाइन, निर्माण और विशिष्ट अनुप्रयोग के लिए इस मैनुअल के अतिरिक्त विशेष रूप से प्रदान की गई सुरक्षा सावधानियां,
विशिष्टता:
1. ऑप्टिकल क्षीणन और ऑप्टिकल पावर आउटपुट को जल्दी और सटीक रूप से सेट किया जा सकता है। ऑप्टिकल पावर नियंत्रण स्थिरता समय 200 ms से कम है।
2. मल्टी-चैनल एटेन्यूएटर को एक ही समय में सेट किया जाता है, और कई पोर्ट को एक ही समय में मापा जाता है, जिससे बहुत समय की बचत होती है।
3. अंतर्निहित उच्च-सटीक ऑप्टिकल पावर मीटर पावर मॉनिटरिंग की स्थिरता और सटीकता सुनिश्चित करता है।
4. छोटा आकार, कॉम्पैक्ट संरचना, सरल संचालन, सहज ग्राफिकल यूजर इंटरफेस, मल्टी-चैनल डेटा पूर्वावलोकन, एक नज़र में परीक्षण स्थिति।
अनुप्रयोग:
सक्रिय ऑप्टिकल मॉड्यूल/ऑप्टिकल डिवाइस टेस्ट:
ऑप्टिकल ट्रांससीवर मॉड्यूल के मल्टी-चैनल त्रुटि माप में, समानांतर डेटा माप का एहसास होता है।ऑप्टिकल रिसीविंग मॉड्यूल की भावना संवेदनशीलता माप में, यह समानांतर, तेज़ और सटीक ऑप्टिकल पावर इनपुट प्रदान करता है;200ms ऑप्टिकल पावर नियंत्रण स्थिरता समय, परीक्षण दक्षता में बहुत सुधार करता है।
ऑप्टिकल संचार नेटवर्क एकीकरण परीक्षण:
ऑप्टिकल संचार नेटवर्क एकीकरण में नेटवर्क ट्रांसमिशन प्रदर्शन और नेटवर्क प्रबंधन कार्यों का परीक्षण करें।
U8744 विशिष्टता
| मॉडलमॉडल # | U8744 |
| एटेन्यूएटर रेंज | 0~35 dB (40dB प्रकार) |
| कैलिब्रेशन वेवलेंथ (विकल्प) | 850 nm (अन्य तरंग दैर्ध्य वैकल्पिक हैं) |
| इन्सर्शन लॉस | ≤ 1.8 dB टाइप 1.5dB |
| फाइबर टाइप | 50/125um, 62.5/125um MMF स्व-अनुकूलन |
| कनेक्टर टाइप | FC/UPC कनेक्टर |
| क्षीणन सटीकता |
± 0.20 dB (0 ~ 20 dB), ± 0.30 dB (20 ~ 35 dB) ± 0.05 dB (0 ~ 30 dB पावर नियंत्रण के साथ) |
| दोहराव | ±0.05 dB |
| मॉनिटर पीएम का औसत समय | 2~1000 ms |
| सेटलिंग टाइम | 200ms |
| क्षीणन संक्रमण गति | 0.1 ~ 35 dB/s |
| रिटर्न लॉस | > 25 dB |
| संचार इंटरफ़ेस | RS232, USB, RJ45 PC द्वारा नियंत्रण |
| अधिकतम सुरक्षित इनपुट पावर | +17dBm (पावर मॉनिटरिंग स्थिति) |
| पुन: अंशांकन अवधि | 2 साल |
| ऑपरेशन तापमान | 0～ +40℃ |
| भंडारण तापमान | -30～+80℃ |
| पावर | 100~240 V |
| आयाम | 245mm W, 105mm H, 320 mm D |
| वज़न | 5 kg |
