उत्पाद विवरण:
|
| सेंसर तत्व: | IngaAs | नमूना: | U8820+2*U88201 |
|---|---|---|---|
| आवेदन फाइबर प्रकार: | 62.5 उम कोर आकार तक मानक एसएम और एमएम | रैखिकता (शक्ति): | ≤ ± 0.05 डीबी (1200 एनएम ~ 1610 एनएम, 0 ~ -50 डीबीएम) |
| प्रचालन तापमान: | 0 ~ +40 ℃ | DIMENSIONS: | 245 मिमी डब्ल्यू, 105 मिमी एच, 320 मिमी डी |
| प्रमुखता देना: | डुअल चैनल ऑप्टिकल पावर मीटर,स्टैंडर्ड एसएम ऑप्टिकल पावर मीटर |
||

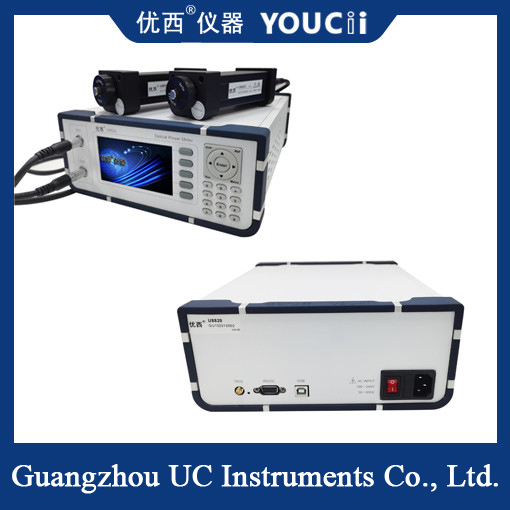

दोहरी चैनल ऑप्टिकल पावर मीटर जांच बाहरी उच्च शक्ति
U8820+2×U8820x ऑप्टिकल पावर मीटर DWDM घटकों, AWG और PLC घटकों, ऑप्टिकल एम्पलीफायरों और फाइबर ऑप्टिकल परीक्षण और माप अनुप्रयोगों के अन्य सामान्य उद्देश्यों के परीक्षण के लिए बेहतर प्रदर्शन प्रदान करते हैं।इसे विशेष रूप से उच्च मात्रा उत्पादन लाइनों में उपयोग के लिए डिज़ाइन किया गया है।
U8820+2×U8820x ऑप्टिकल पावर मीटर परीक्षण सिस्टम कुशल, कॉम्पैक्ट आकार, तेज़-शुरुआती और किफायती हैं।वे कम शक्ति, उच्च शक्ति, एकल चैनल और दोहरे चैनल ऑप्टिकल पावर मीटर जांच विकल्प प्रदान करते हैं।गुआंगज़ौ यू 64 चैनल होस्ट सिस्टम भी प्रदान करता है।
तकनीकी विनिर्देश
| नमूना # | U8820 + 2xU88201 | U8820 + 2xU88202 | U8820 + 2xU88203 |
| सेंसर तत्व | InGaAs | ||
| बिजली रेंज | +5 ~ -85डीबीएम | +15 ~ -75dBm | +25 ~ -65डीबीएम |
| तरंग दैर्ध्य रेंज | 850 ~ 1700 एनएम | ||
|
पावर सैंपलिंग अवधि(दर) |
100 यूएस(10KHz) | ||
| अनुप्रयोग फाइबर प्रकार | मानक एसएम और एमएम 62.5 यूएम कोर आकार तक | ||
|
संदर्भ स्थिति में पूर्ण अनिश्चितता (सटीकता)। |
± 4% (1200 एनएम ~ 1610 एनएम) | ||
|
संदर्भ स्थिति पर सापेक्ष अनिश्चितता (सटीकता)। |
＜0.02 डीबी विशिष्ट | ||
| रैखिकता (शक्ति) | ≤ ± 0.05 डीबी (1200 एनएम ~ 1610 एनएम, 0~ -50 डीबीएम) | ||
| संकल्प | 0.001dB | ||
| हारकर लौटा | > 40 डीबी | ||
| संचार इंटरफेस | आरएस232/यूएसबी/आरजे45 | ||
| प्रचालन तापमान | 0 ~ +40℃ | ||
| भंडारण तापमान | -30～+80℃ | ||
| पुनर्अंशांकन अवधि | 2 साल | ||
| DIMENSIONS | 245 मिमी डब्ल्यू, 105 मिमी एच, 320 मिमी डी | ||
| वज़न | 4.0 किग्रा | ||
ऑप्टिकल पावर मीटर का सिद्धांत:
ऑप्टिकल पावर मीटर का मूल सिद्धांत माप के कुछ तरीकों के माध्यम से घटना प्रकाश को विद्युत संकेत में परिवर्तित करना है।एक विशिष्ट ऑप्टिकल पावर मीटर में एक रिसीवर, डिटेक्टर, एम्पलीफायर और डिस्प्ले होता है।ऑप्टिकल सिग्नल प्राप्त करने के बाद, रिसीवर डिटेक्टर के माध्यम से ऑप्टिकल सिग्नल को इलेक्ट्रिकल सिग्नल में परिवर्तित करता है और आउटपुट को बढ़ाता है, और अंत में डिस्प्ले पर पावर वैल्यू प्रदर्शित करता है।
ऑप्टिकल पावर मीटर की सामान्य इकाई ऑप्टिकल पावर यूनिट वाट (डब्ल्यू) या मिलीवाट (एमडब्ल्यू) है, लेकिन डेसीबल (डीबीएम) का उपयोग संदर्भ इकाई के रूप में भी किया जा सकता है।ऑप्टिकल पावर मीटर की सटीकता और माप सीमा मॉडल और ब्रांड के आधार पर अलग-अलग होगी, इसलिए विशिष्ट एप्लिकेशन आवश्यकताओं के अनुसार ऑप्टिकल पावर मीटर के चयन और उपयोग पर विचार किया जाना चाहिए।
