उत्पाद विवरण:
|
परीक्षण तरंग दैर्ध्य: | 1310 एनएम / 1550 एनएम | पुनरावृत्ति: | ± 0.05 डीबी |
---|---|---|---|
क्रॉसस्टॉक: | ≥55dB | स्विचिंग समय: | ≤ 10ms (आसन्न अनुक्रमिक स्विचिंग) |
काम कर रहे बिजली की आपूर्ति: | डुअल एसी: 85 ~ 264 वी (50/60 हर्ट्ज) | चेसिस प्रकार: | डेस्कटॉप बॉक्स (245×105×325 मिमी) |
प्रमुखता देना: | 1x4 डेस्कटॉप ऑप्टिकल स्विच,फास्ट स्विचिंग स्पीड डेस्कटॉप ऑप्टिकल स्विच |
1x4 डेस्कटॉप ऑप्टिकल स्विच छोटा इंसर्शन लॉस तेज़ स्विचिंग स्पीड
FSW1×4-SM-C सिंगल-मोड ऑप्टिकल स्विच, गुइलिन जूलियन टेक्नोलॉजी कं, लिमिटेड द्वारा विकसित मल्टी-चैनल ऑप्टिकल पाथ स्विचिंग फ़ंक्शन वाला एक उपकरण है। इसमें मुख्य रूप से निम्नलिखित उपयोग हैं:
1. ऑप्टिकल ट्रांसमिशन सिस्टम में मल्टी-चैनल ऑप्टिकल मॉनिटरिंग;
2. LAN मल्टी-लाइट सोर्स/डिटेक्टर ऑटोमैटिक स्विचिंग, लाइट सेंसिंग मल्टी-पॉइंट डायनेमिक मॉनिटरिंग सिस्टम;
3. ऑप्टिकल फाइबर, ऑप्टिकल डिवाइस, नेटवर्क और फील्ड इंजीनियरिंग केबल परीक्षण के लिए ऑप्टिकल टेस्ट सिस्टम;
4. ऑप्टिकल डिवाइस इंस्टॉलेशन और एडजस्टमेंट।
तकनीकी संकेतक:
▲टेस्ट वेवलेंथ: 1310nm, 1550nm
▲ऑप्टिकल फाइबर प्रकार: सिंगल मोड
▲ऑप्टिकल इंटरफ़ेस: FC/PC
▲इंसर्शन लॉस: ≤1dB
▲रिटर्न लॉस: ≥45dB
▲क्रॉसस्टॉक: ≤-70dB
▲स्विचिंग टाइम: ≤12ms (आसन्न चैनलों का क्रमिक स्विचिंग)
▲रिप्रोडक्टिबिलिटी: ≤±0.02dB
▲लाइफ: ≥3×107 बार
▲ऑपरेटिंग तापमान: -20~ +60℃
▲स्टोरेज तापमान: -40 ~ +70℃
▲पावर सप्लाई: 220V AC
▲कंट्रोल इंटरफ़ेस: RS-232
▲चेसिस आयाम: 290mm x 120mm x 260mm

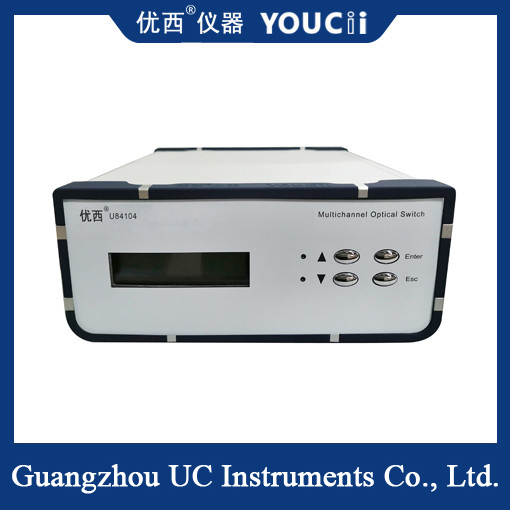

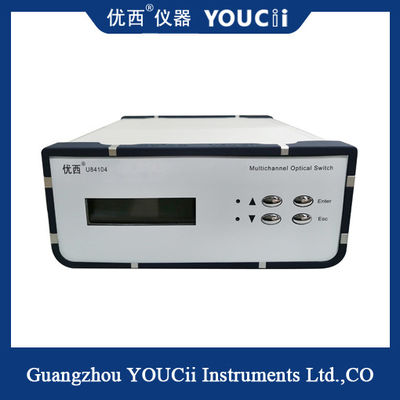

मॉडल | U84104 |
ऑपरेटिंग वेवलेंथ | 1260 ~ 1650nm |
टेस्ट वेवलेंथ |
1310nm / 1550 nm |
इंसर्शन लॉस |
≤1.2 dB |
रिपीटिबिलिटी |
≤±0.05 dB |
रिटर्न लॉस |
≥50dB |
क्रॉसस्टॉक |
≥55dB |
वेवलेंथ डिपेंडेंट लॉस | ≤0.25 |
पोलराइजेशन डिपेंडेंट लॉस |
≤0.05 |
स्विचिंग टाइम |
≤ 10ms(आसन्न क्रमिक स्विचिंग) |
फाइबर टाइप |
SM(9/125um,पोलराइजेशन-मेंटेनिंग फाइबर) |
कनेक्टर फॉर्म |
FC/PC |
मॉनिटरिंग पोर्ट |
RJ45,RS-232 |
वर्किंग पावर सप्लाई |
डुअल AC: 85 ~ 264 V (50/60Hz) |
ऑपरेटिंग तापमान |
-5 ~ + 60℃ |
स्टोरेज तापमान |
-40 ~ + 80°C |
चेसिस टाइप |
डेस्कटॉप बॉक्स(245×105×325 mm) |
ऑप्टिकल स्विच एक ऐसा उपकरण है जो ऑप्टिकल सिग्नल के माध्यम से एक सर्किट की स्विचिंग स्थिति को नियंत्रित करता है।यह आमतौर पर एक फोटोसेंसिटिव एलिमेंट, एक सिग्नल एम्पलीफायर, एक ट्रिगर सर्किट और एक स्विचिंग सर्किट से बना होता है।जब प्रकाश से प्रकाशित किया जाता है, तो फोटोसेंसिटिव एलिमेंट एक फोटो-जनरेटेड चार्ज उत्पन्न करता है, जिसे एक ट्रिगर सर्किट द्वारा एम्पलीफाई किया जाता है और एक डिजिटल सिग्नल में परिवर्तित किया जाता है, जो अंततः स्विचिंग सर्किट के बंद होने या खुलने को नियंत्रित करता है।
