उत्पाद विवरण:
|
| Standard rate: | 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps | Measurement accuracy template tolerance（Margin）: | ±3 % |
|---|---|---|---|
| Display features image resolution: | 1024 x 768 pixels | Signal acquisition mode: | Sampling (Normal), Envelope, Average |
| Number of sampling channels: | 4: 10G low rate single mode/multi-mode, 10G high rate single mode/multi-mode | RMS noise (maximum): | 0.5mV |
| प्रमुखता देना: | मल्टीमोड ऑप्टिकल ऑसिलोस्कोप,सिंगल मोड ऑप्टिकल ऑसिलोस्कोप |
||

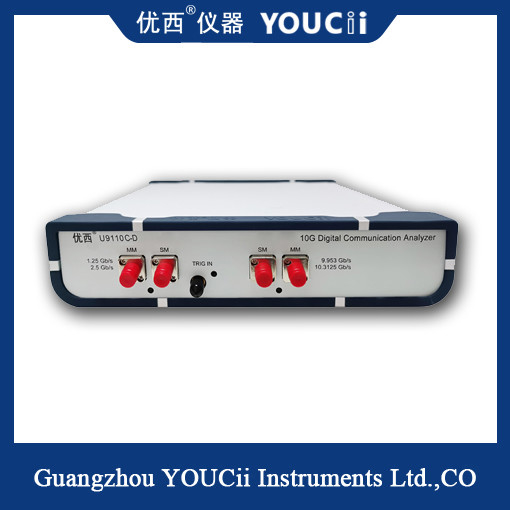

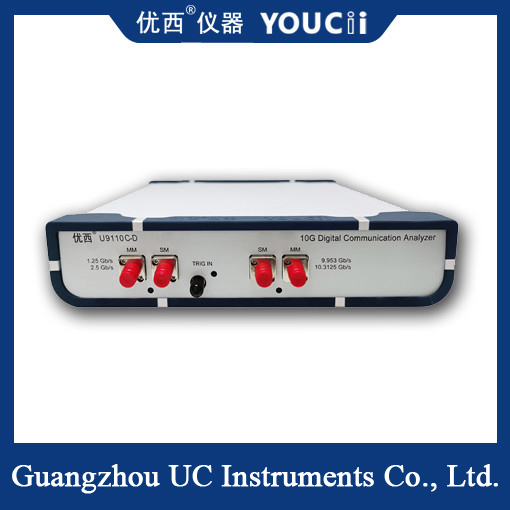

पूर्ण दर एकल मोड/मल्टीमोड ऑप्टिकल ऑसिलोस्कोप
U9110C-D 10G फुल रेट है, सिंगल मोड/मल्टी-मोड ऑप्टिकल ऑसिलोस्कोप का समर्थन करता है, यह उवेस्ट इंस्ट्रूमेंट द्वारा लॉन्च किया गया नवीनतम डिजिटल संचार विश्लेषण समाधान है।यह ऑप्टिकल संचार उपकरणों के निर्माण के लिए एक आदर्श माप उपकरण प्रदान करता है।
U9110C-D डीसीए माप के परिणाम न केवल कच्चे डेटा हैं, बल्कि समय और आयाम के साथ हिस्टोग्राम, मास्क परीक्षण, सांख्यिकीय परीक्षण आदि भी हैं।यह संचार संकेतक परीक्षण सेटिंग्स का एक सेट प्रदान करता है, जिसमें अंतराल अवधि, वृद्धि समय, गिरावट समय, क्रॉस प्रतिशत, विलुप्त होने का अनुपात, जिटर और आयाम माप शामिल हैं।इसमें SDH/SONET, गीगाबिट ईथरनेट के लिए मास्क परीक्षण और अन्य मानक एकल अनुपालन परीक्षण भी शामिल हैं।
उपकरण की विशेषताएं:
1उच्च दर मापः उपकरण सामान्य 10 गीगाबिट ईथरनेट (10 जीबीई) और अन्य उच्च दर संचार प्रोटोकॉल सहित 10 जीबीपीएस पूर्ण दर ऑप्टिकल सिग्नल माप का समर्थन कर सकता है।
2नेत्र मानचित्र प्रदर्शनः ऑप्टिकल नेत्र मानचित्र नेत्र संकेतों के नेत्र मानचित्र को सटीक रूप से कैप्चर और प्रदर्शित करने के लिए उच्च गति नमूनाकरण और डेटा प्रसंस्करण प्रौद्योगिकी का उपयोग करता है।आंख का नक्शा खुली आंख के आकार के साथ ऑप्टिकल सिग्नल की संचरण गुणवत्ता प्रदर्शित करता है।उपयोगकर्ता नेत्र मानचित्र की खुलने की डिग्री और झटके का निरीक्षण करके संकेत की स्थिरता और संचरण प्रदर्शन का मूल्यांकन कर सकते हैं.
3उच्च परिशुद्धता मापः 10जी पूर्ण दर ऑप्टिकल नेत्र चार्ट उच्च परिशुद्धता घड़ी और नमूनाकरण तकनीक को अपनाता है, जो सटीक समय माप और झटका विश्लेषण प्रदान कर सकता है।यह नेत्र मानचित्र के प्रमुख मापदंडों को माप और विश्लेषण कर सकता है, जैसे कि शिखर-से-पीक जिट, जड़ औसत वर्ग जिट, आदि।
|
मॉडल |
यू9110C-D |
|
मानक दर |
1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps |
|
माप सटीकता टेम्पलेट सहिष्णुता(मार्जिन) |
±3 % |
|
प्रदर्शन विशेषताएं छवि संकल्प |
1024 x 768 पिक्सेल |
|
डिजिटल माप प्रणाली |
एक ऑप्टिकल चैनल माप का समर्थन करता है और प्रति सेकंड तीन बार वैकल्पिक माप को ताज़ा करता है |
|
सिग्नल अधिग्रहण मोड |
नमूनाकरण (सामान्य), लिफाफा, औसत |
|
आरएमएस शोर |
0.25mV |
|
नमूनाकरण चैनलों की संख्या |
4: 10G कम दर एकल मोड/मल्टी मोड, 10G उच्च दर एकल मोड/मल्टी मोड |
|
ऊर्ध्वाधर प्रणाली के संक्रमण का समय |
नमूनाकरण चैनलों की संख्या पर निर्भर करता है |
|
ऊर्ध्वाधर संकल्प |
14-बिट |
|
आरएमएस शोर (अधिकतम) |
0.5mV |
|
क्षैतिज प्रणाली तरंगरूप प्रवर्धन और अवलोकन समय आधार की कमी |
0.5ps/div से 1ms/div तक |
|
समय अंतराल की सटीकता (जिटर मोड) |
0.25ps |
|
उदाहरण प्रणाली के बाहरी घड़ी स्रोत को ट्रिगर करना |
100mV,155~2500MHz |
|
ट्रिगर स्तर सीमा |
±1.0V |
|
ट्रिगर इनपुट रेंज |
±1.5V |
|
ट्रिगर कटऑफ |
±1.5V: 5ms से 100ms तक समायोज्य |
|
संचार, नेटवर्क प्रबंधन इंटरफेस |
आरजे45;10/100Mbps ईथरनेट समर्थित है |
|
पावर सप्लाई (बाहरी पावर एडाप्टर) |
50 हर्ट्ज, 5 वी, 3 ए, 6 वाट |
|
परिवेश का तापमान, सापेक्ष आर्द्रता कार्य |
तापमान -20°C से +50°C है, और आर्द्रता 20% से 80% है |
|
दुकान |
तापमान -40°C से +85°C है, और आर्द्रता 5% से 90% है |
|
भौतिक विशेषताएं आयाम, वजन |
आकार 235W×55H×255L (मिमी), वजन < 2Kg |
