उत्पाद विवरण:
|
| पैटर्न्स: | पीआरबीएस7,पीआरबीएस9,पीआरबीएस15,पीआरबीएस23,पीआरबीएक्सएस31 | उत्थान और पतन का समय (20% से 80%): | 18 ~ 23 पीएस |
|---|---|---|---|
| डेटा सिग्नल इनपुट संवेदनशीलता (एकल-समाप्त): | 0.1 वीपीपी | परिचालन तापमान: | 10 ~ 50 डिग्री सेल्सियस |
| पैटर्न उलटा: | ट्रांसमीटर और रिसीवर पर सिग्नल उलटा का समर्थन करता है | काम समाप्त करना: | 100~156.25 मेगाहर्ट्ज |
| प्रमुखता देना: | 10G फुल रेट BERT सपोर्ट कोड,PRBS7 के लिए BERT सपोर्ट कोड |
||

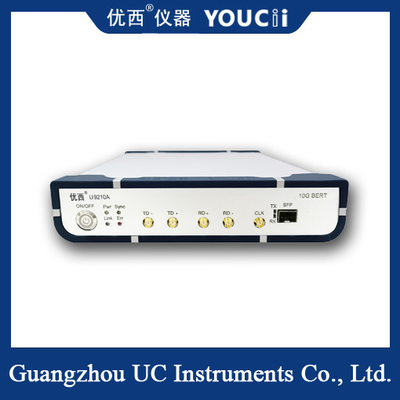

PRBS7/PRBS9/PRBS15/PRBS23/PRBS31 के लिए 10G पूर्ण दर BERT समर्थन कोड
प्रदर्शन चरित्रः
एक एसएफपी ऑप्टिकल चैनल और एक इलेक्ट्रिक चैनल, दो चैनल सिंक्रोनस इनपुट और आउटपुट, त्रुटि कोड परीक्षण स्वतंत्र हो सकते हैं।
निरंतर त्रुटि का पता लगाने और समय त्रुटि का पता लगाने के लिए समर्थन।
622M से 11.7Gbps तक पूर्ण दर का समर्थन करें;
समर्थन कोड प्रकारः PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31
एक चैनल कम जिटर घड़ी आउटपुट, ऑप्टिकल चैनल और विद्युत चैनल एक घड़ी साझा करते हैं, दो चैनलों घड़ी सिंक्रनाइज़ेशन।
संचार मोड USB HID या USB-COM.
स्वचालित रूप से सभी यूएसबी डिवाइस पते सूचीबद्ध करें, एक यूएसबी पते का चयन करें और वर्तमान डिवाइस कनेक्ट करने के लिए कनेक्ट बटन दबाएं.Accumulatio BER ((बिट त्रुटि दर): क्षणिक बिट त्रुटि गणना और बीतने का समय संचित करें,Accumulatio BER = क्षणिक बिट त्रुटि गणना/(लापस समय* कुल बिट गणना।
| नहीं. | पैरामीटर | मिन | प्रकार | अधिकतम | इकाई |
| 1 | डेटा दर | 0.622 |
0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25, 5.0,6.144,6.25,7.5,8.59.953,10.00,10.3125,10.52,10.709, 11.09,11.32,11.7 |
11.7 | जीबीपीएस |
| 2 | पैटर्न | पीआरबीएस7, पीआरबीएस9, पीआरबीएस15, पीआरबीएस23, पीआरबीएक्सएस31 | |||
| 3 | वृद्धि और गिरावट के समय ((20% से 80%) | 18 | 23 | पीएस | |
| 4 | पैटर्न इन्वर्शन | ट्रांसमीटर और रिसीवर पर सिग्नल उलट समर्थन करता है | |||
| 5 | सिग्नल आउटपुट आयाम (एक अंत) | 200 | 800 | 1000 | mV |
| 6 | डेटा आउटपुट जिट ((RMS) | 1.5 ((10.3125G नीचे) | पीएस | ||
| 7 | डेटा इनपुट और आउटपुट इंटरफ़ेस | अंतर, एसी युग्मित, 50 ओम प्रतिबाधा, एसएमए | |||
| 8 | समय समाप्त | 100 | 156.25 | 156.25 | मेगाहर्ट्ज |
| 9 | डेटा सिग्नल इनपुट संवेदनशीलता (एक अंत) | 0.1 | वीपीपी | ||
| 10 | डेटा आउटपुट आई क्रॉसओवर | 50 | 52 | 54 | % |
| 11 | परिचालन तापमान | 10 | 25 | 50 | °C |
