उत्पाद विवरण:
|
| सेंसर तत्व: | IngaAs | पावर रेंज (डीबीएम): | + 5 ~ -80 |
|---|---|---|---|
| ऑप्टिकल इनपुट इंटरफ़ेस: | नंगे फाइबर संयुक्त या एफसी / एलसी / एससी एडाप्टर का समर्थन करना | संचार इंटरफ़ेस: | ट्रिग |
| अंशांकन अवधि: | 2 वर्ष | वजन: | 3 किग्रा |
| प्रमुखता देना: | फास्ट ऑप्टिकल पावर मीटर जांच,कंप्यूटर नियंत्रित ऑप्टिकल पावर मीटर जांच |
||

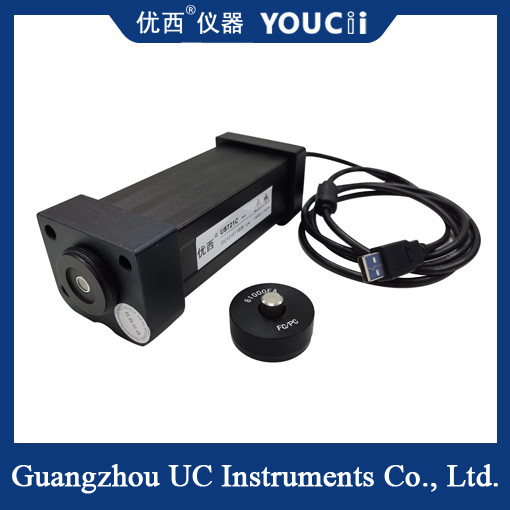

फास्ट ऑप्टिकल पावर मीटर प्रोब कंप्यूटर नियंत्रित 850 ~ 1700nm
सारांशित करें:
गुआंगज़ौ यूक्सी के उच्च गति वाले ऑप्टिकल पावर मीटर मॉड्यूल U8721 की नमूना अवधि uS स्तर तक पहुंच सकती है और डेटा को अधिक तेज़ी से प्राप्त और संसाधित किया जा सकता है।पावर मीटर मॉड्यूल यूएसबी संचार इंटरफ़ेस को अपनाता है, जो सीधे पीसी के साथ संवाद कर सकता है, डेटा प्रदर्शित कर सकता है और कॉन्फ़िगरेशन सॉफ्टवेयर के माध्यम से पैरामीटर सेट कर सकता है।
U8721 उच्च गति ऑप्टिकल पावर मीटर मॉड्यूल का उपयोग उच्च परिशुद्धता WDM घटकों, ऑप्टिकल वेवगाइड ग्रिटिंग एरे AWG घटकों, सपाट ऑप्टिकल वेवगाइड पीएलसी घटकों, WSS, OPM, DPSK,ऑप्टिकल एम्पलीफायर EDFA और अन्य सामान्य ऑप्टिकल फाइबर ऑप्टिकल माप अनुप्रयोग.गुआंगज़ौ Youxi बिजली मीटर के अन्य मॉडल की तुलना में, U8721 उच्च गति नमूनाकरण की विशेषताओं, और छोटे आकार है,विशेष रूप से बहु-चैनल ऑप्टिकल पावर मीटर नमूनाकरण प्रणाली में इकट्ठा करने के लिए उपयुक्त.
विशेषताः
तेजी से स्टार्टअप और उच्च माप सटीकता
व्यापक गतिशील शक्ति माप रेंज
शक्ति रेंज और चैनलों का एक विस्तृत चयन
USB संचार इंटरफ़ेस, उच्च गति और सुविधाजनक
सस्ती
लागू करें:
WDM, GFF, AWG, PLC डिवाइस परीक्षण
️ सम्मिलित हानि, वापसी हानि माप
ऑप्टिकल फाइबर सेंसर, ऑप्टिकल फाइबर केबल परीक्षण
ध्रुवीकरण मोड फैलाव PMD और ध्रुवीकरण निर्भर हानि PDL माप
ऑप्टिकल फाइबर, संचार अनुसंधान एवं विकास प्रयोगशाला परीक्षण
U8721Cउत्पाद विनियमन
|
मॉडल |
यू8721C | ||||
| सेंसर तत्व | InGaAs | ||||
| तरंग दैर्ध्य सीमा | 850 ~ 1700 एनएम | ||||
| कैलिब्रेशन तरंग दैर्ध्य | 850 / 980 / 1310 / 1510 ~ 1640nm निरंतर कैलिब्रेशन | ||||
| पावर रेंज (dBm) | + 5 ~ -80 | ||||
|
शक्ति के नमूने लेने की अवधि (दर) |
10 us ((100KHz) | ||||
| अनुप्रयोग फाइबर प्रकार | मानक एसएम और एमएम | ||||
| ऑप्टिकल इनपुट इंटरफेस | नंगे फाइबर संयुक्त या एफसी समर्थन/एलसी/एससी एडाप्टर | ||||
|
संदर्भ स्थिति पर पूर्ण अनिश्चितता (सटीकता) |
± 4% (1200 एनएम ~ 1610 एनएम) | ||||
|
संदर्भ स्थिति पर सापेक्ष अनिश्चितता (सटीकता) |
< 0.02 डीबी विशिष्ट मूल्य | ||||
| रैखिकता (शक्ति) | ≤ ± 0.06dB (1200 ~ 1610 एनएम, + 0 ~ -60dBm) | ||||
| रिटर्न हानि | > 40 डीबी | ||||
| संचार इंटरफ़ेस | +ट्रिग | ||||
| कैलिब्रेशन अवधि | दो वर्ष | ||||
| ऑपरेशन तापमान | 0 ~ +40°C | ||||
| भंडारण तापमान | -30 ~ +80°C | ||||
| आयाम | 52 मिमी एच, 60 मिमी डब्ल्यू, 150 मिमी डी | ||||
| वजन | 1.0 किलो | ||||
अन्य उपयोगकर्ता निम्नलिखित प्रश्न पूछेंगे:
1प्रकाश स्रोत और पावर मीटर निष्पादन के लिए किस फाइबर लिंक की आवश्यकता है?
एक प्रकाश स्रोत और एक पावर मीटर एक फाइबर ऑप्टिक लिंक का सबसे महत्वपूर्ण माप करने के लिए आवश्यक हैं, उस लिंक का कुल सम्मिलन हानि। मूल रूप से,आप फाइबर के एक छोर में जाने वाली रोशनी की मात्रा की तुलना फाइबर के दूसरे छोर से बाहर आने वाली रोशनी की मात्रा से करते हैं.
.
2.फाइबर के लिए अच्छा डीबीएम क्या है?
सकारात्मक डीबीएम का अर्थ है 1 एमडब्ल्यू से अधिक शक्ति और नकारात्मक का अर्थ है 1 एमडब्ल्यू से कम। सिंगलमोड लिंक के लिए एक अच्छे लेजर स्रोत में ~ +3 से +6 डीबीएम - 2-4 एमडब्ल्यू की बिजली का उत्पादन होगा - फाइबर में जोड़ा जाएगा।मल्टीमोड लिंक के लिए एक वीसीएसईएल की शक्ति 0dBm - 1mw के आसपास होनी चाहिए.
