उत्पाद विवरण:
|
| सेंसर तत्व: | IngaAs | पावर रेंज (डीबीएम): | + 5 ~ -80 |
|---|---|---|---|
| आवेदन फाइबर प्रकार: | मानक एसएम और एमएम | रैखिकता (शक्ति): | ≤ ± 0.06 डीबी (1200 एनएम ~ 1610 एनएम, 0 ~ -50 डीबीएम) |
| संचार अंतरफलक: | यूएसबी，+ट्रिग，+ट्रिग +बीएनसी，+ट्रिग | प्रचालन तापमान: | 0 ~ +40 ℃ |
| प्रमुखता देना: | छोटे आकार के ऑप्टिकल पावर मीटर जांच,उच्च दक्षता वाले ऑप्टिकल पावर मीटर जांच |
||

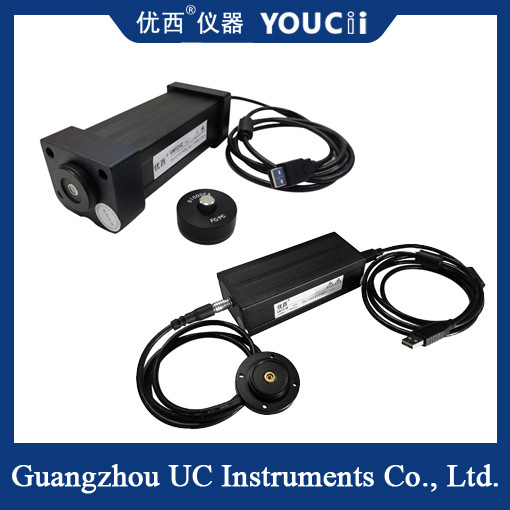

ऑप्टिकल पावर मीटर जांच छोटे आकार और उच्च दक्षता पावर वैकल्पिक
गुआंगज़ौ Youxi के U8721 हाई-स्पीड ऑप्टिकल पावर मीटर मॉड्यूल की नमूना अवधि यूएस स्तर तक पहुंच सकती है, और डेटा को अधिक तेज़ी से प्राप्त और संसाधित किया जा सकता है।पावर मीटर मॉड्यूल यूएसबी संचार इंटरफ़ेस को अपनाता है, जो सीधे पीसी के साथ संचार कर सकता है, डेटा प्रदर्शित कर सकता है और कॉन्फ़िगरेशन सॉफ़्टवेयर के माध्यम से पैरामीटर सेट कर सकता है।
U8721 हाई स्पीड ऑप्टिकल पावर मीटर मॉड्यूल का उपयोग उच्च परिशुद्धता WDM घटकों, ऑप्टिकल वेवगाइड ग्रेटिंग ऐरे AWG घटकों, प्लानर ऑप्टिकल वेवगाइड PLC घटकों, WSS, OPM, DPSK, ऑप्टिकल एम्पलीफायर EDFA और अन्य सामान्य ऑप्टिकल फाइबर ऑप्टिकल माप अनुप्रयोगों में किया जा सकता है।गुआंगज़ौ Youxi पावर मीटर के अन्य मॉडलों की तुलना में, U8721 में हाई-स्पीड सैंपलिंग और छोटे आकार की विशेषताएं हैं, जो विशेष रूप से मल्टी-चैनल ऑप्टिकल पावर मीटर सैंपलिंग सिस्टम में असेंबली के लिए उपयुक्त है।
आवेदन करना
▲WDM, GFF, AWG, PLC डिवाइस परीक्षण
▲हानि सम्मिलित करें, वापसी हानि माप
▲ऑप्टिकल फाइबर सेंसर, ऑप्टिकल फाइबर केबल परीक्षण
▲ध्रुवीकरण मोड फैलाव पीएमडी और ध्रुवीकरण निर्भर हानि पीडीएल माप
▲ऑप्टिकल फाइबर, संचार अनुसंधान एवं विकास प्रयोगशाला परीक्षण
| नमूना | यू8721ए | यू8721बी | यू8721सी | यू8721डी | यू8721एच |
| सेंसर तत्व | InGaAs | ||||
| तरंग दैर्ध्य रेंज | 850 ~ 1700 एनएम | ||||
| अंशांकन तरंगदैर्घ्य | 850/980/1310/1510~1640 एनएम निरंतर अंशांकन | ||||
| पावर रेंज (डीबीएम) | +5~-65 | +5~-70 | +5~-80 | + 25 ~ -60 | |
|
पावर सैंपलिंग अवधि (दर) |
100 यूएस(10KHz) | 10 यूएस(100KHz) | |||
| अनुप्रयोग फाइबर प्रकार | मानक एसएम और एमएम | ||||
| ऑप्टिकल इनपुट इंटरफ़ेस | नंगे फाइबर जोड़ या एफसी का समर्थन करना/एलसी/एससी एडाप्टर | ||||
|
संदर्भ स्थिति में पूर्ण अनिश्चितता (सटीकता)। |
± 4% (1200 एनएम ~ 1610 एनएम) | ||||
|
संदर्भ स्थिति पर सापेक्ष अनिश्चितता (सटीकता)। |
＜ 0.02 डीबी विशिष्ट मान | ||||
| रैखिकता (शक्ति) | ≤± 0.06dB (1200 ~ 1610 एनएम, + 0 ~ -60dBm) | ||||
| हारकर लौटा | > 40 डीबी | ||||
| संचार इंटरफेस | USB | +ट्रिग | +ट्रिग +बीएनसी | +ट्रिग | |
| अंशांकन अवधि | 2 साल | ||||
| प्रचालन तापमान | 0 ~ +40℃ | ||||
| भंडारण तापमान | -30 ~ +80℃ | ||||
| DIMENSIONS | 52 मिमी एच, 60 मिमी डब्ल्यू, 150 मिमी डी | ||||
| वज़न | 1.0 किग्रा | ||||
विवरण:
U8721A का उपयोग मुख्य रूप से हाई-स्पीड ऑप्टिकल पावर मॉनिटरिंग के लिए किया जाता है।
U8721B प्रकाश संवेदनशील सतह पीडी बाहरी, मुख्य रूप से स्थानिक प्रकाश स्कैनिंग माप के लिए उपयोग किया जाता है।
U8721C फास्ट सिंक्रोनस स्कैन का उपयोग मुख्य रूप से DWDM/AWG वेवलेंथ स्कैनिंग माप प्रणाली में किया जाता है।
BNC एनालॉग आउटपुट के साथ U8721D फास्ट सिंक्रोनस स्कैन।
USB से 1B4-कोर परिरक्षित केबल
संचार पोर्ट यूएसबी से 1बी4-कोर शील्डेड केबल से जुड़ा है, और संचार स्थापित करने के लिए सीधे पीसी से जुड़ा है।
