उत्पाद विवरण:
|
| चैनलों की संख्या: | 4 (4-चैनल विद्युत पोर्ट, पीजी और ईडी समर्थित) | कोड प्रकार: | PRBS7, PRBS9, PRBS15, PRBS23, PRBS31 |
|---|---|---|---|
| उठने और गिरने का समय (20% से 80%): | 18 ~ 23 पीएस | डेटा आउटपुट जिटर (RMS): | 1.5(10.3125जी) |
| प्रमुखता देना: | 10जी पूर्ण दर त्रुटि मीटर,4 चैनल यूएसबी त्रुटि मीटर |
||

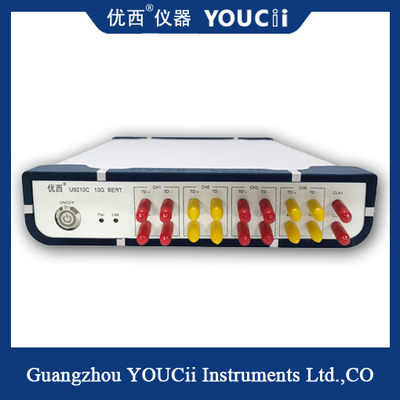

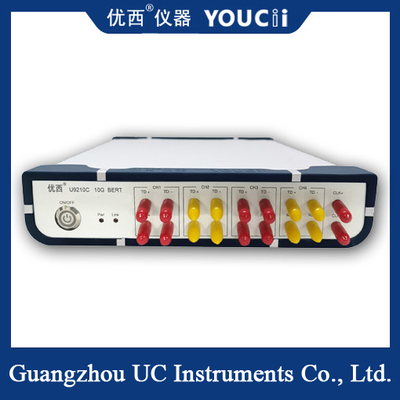

10G फुल रेट एरर मीटर 4 चैनल USB HID या USB-COM
बुनियादी प्रदर्शन विशेषताएं:
1. चार-चैनल समानांतर पीजी और ईडी;सिंगल-एंडेड क्लॉक आउटपुट।
2, पीजी और ईडी 0.622 से 11.7 Gbps (अधिकतम 15G, वैकल्पिक) तक की दरों का समर्थन करते हैं।
3, समर्थन कोड प्रकार: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31।
4, निरंतर त्रुटि का पता लगाने और समय त्रुटि निगरानी का समर्थन करें।
5, संचार मोड: USB HID (कोई ड्राइव नहीं) या USB-COM।
तकनीकी विशिष्टता:
| नहीं। | पैरामीटर | न्यूनतम | विशिष्ट | अधिकतम | इकाई |
| 1 | डेटा दर | 0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.5 ,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7 | 11.7 | Gbps |
| 2 | चैनलों की संख्या | 4 (4-चैनल विद्युत पोर्ट, पीजी और ईडी समर्थित) | |||
| 3 | कोड प्रकार | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 4 | उदय और गिरावट का समय (20% से 80%) | 18 | 23 | ps | |
| 5 | पैटर्न उत्क्रमण | प्रसारण और प्राप्त करने वाले सिरों पर सिग्नल उत्क्रमण का समर्थन करता है | |||
| 6 | सिग्नल विभेदक आउटपुट आयाम | 200 | 600 | 1000 | mV |
| 7 | डेटा आउटपुट जिटर (RMS) | 1.5(10.3125G) | ps | ||
| 8 | डेटा इनपुट/आउटपुट इंटरफ़ेस | विभेदक, एसी युग्मन, 50 ओम प्रतिबाधा, SMA | |||
| 9 | क्लॉक आउटपुट | 100 | 156.25 | 156.25 | MHz |
| 10 | डेटा सिग्नल इनपुट संवेदनशीलता | 50 | mVpp | ||
| 11 | डेटा आउटपुट आई ग्राफ क्रॉसिंग पॉइंट (अंतर) | 49 | 50 | 52 | % |
| 12 | USB HID प्रतिक्रिया समय | 10 | ms | ||
| 13 | ऑपरेटिंग तापमान | 10 | 25 | 50 | °C |
| 14 | ऑपरेटिंग वोल्टेज (एसी) | 180 | 220 | 250 | V |
एक फोर-चैनल बिट एरर रेट टेस्टर एक उपकरण है जिसका उपयोग डिजिटल संचार प्रणाली में बिट एरर रेट (BER) का आकलन करने के लिए किया जाता है।BER डिजिटल संचार के दौरान त्रुटियों वाले प्रेषित बिट्स का अनुपात है।
एक चार-चैनल त्रुटि मीटर में आमतौर पर चार स्वतंत्र चैनल होते हैं, जिनमें से प्रत्येक का उपयोग डिजिटल सिग्नल के संचरण और रिसेप्शन का एनालॉग या पता लगाने के लिए किया जाता है।उन्हें "भेजने वाले चैनल" और "प्राप्त करने वाले चैनल" कहा जाता है।भेजने वाला चैनल डिजिटल सिग्नल उत्पन्न करने और प्रसारित करने के लिए जिम्मेदार है, जबकि प्राप्त करने वाले चैनल का उपयोग प्राप्त सिग्नल को प्राप्त करने और विश्लेषण करने के लिए किया जाता है ताकि बिट त्रुटि दर निर्धारित की जा सके।
