उत्पाद विवरण:
|
| मानक दर: | 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 जीबीपीएस | डिस्प्ले में छवि रिज़ॉल्यूशन की सुविधा है: | 1024 X 768 पिक्सल |
|---|---|---|---|
| आरएमएस शोर: | 0.25mV | लंबवत संकल्प: | 14-बिट |
| समय अंतराल सटीकता (घबराहट मोड): | 0.25पीएस | ट्रिगर इनपुट रेंज: | ±1.5V |
| प्रमुखता देना: | मल्टी मोड ऑप्टिकल ऑसिलोस्कोप,सिंगल मोड ऑप्टिकल ऑसिलोस्कोप,मल्टी मोड ऑप्टिकल ऑसिलोस्कोप |
||

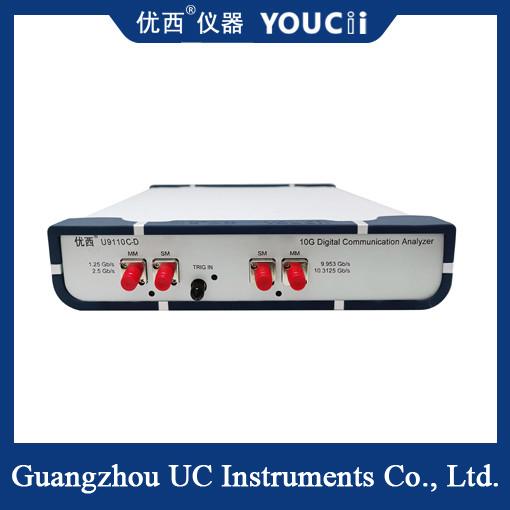

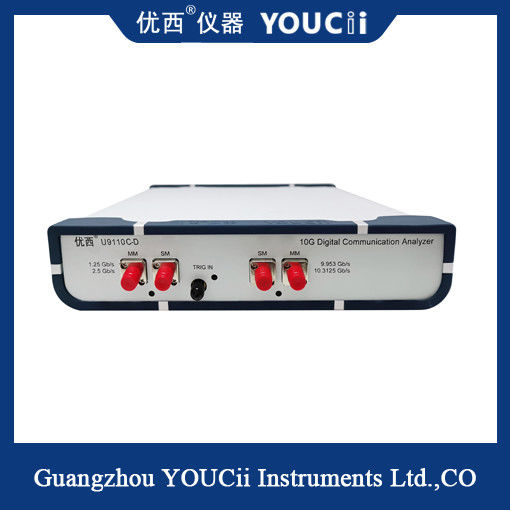

10जी फुल रेट सपोर्ट सिंगल मोड/मल्टी-मोड ऑप्टिकल ऑसिलोस्कोप
U9110C-D 10G फुल रेट है, सिंगल मोड/मल्टी-मोड ऑप्टिकल ऑसिलोस्कोप को सपोर्ट करता है, यूवेस्ट इंस्ट्रूमेंट द्वारा लॉन्च किया गया नवीनतम डिजिटल संचार विश्लेषण समाधान है।यह ऑप्टिकल संचार उपकरणों के निर्माण के लिए एक आदर्श माप उपकरण प्रदान करता है।
U9110C-D DCA माप के परिणाम न केवल कच्चा डेटा हैं, बल्कि समय और आयाम, मास्क परीक्षण, सांख्यिकीय परीक्षण आदि के साथ हिस्टोग्राम भी हैं।यह संचार संकेतक परीक्षण सेटिंग्स का एक सेट प्रदान करता है, जिसमें अंतराल अवधि, वृद्धि समय, गिरावट का समय, क्रॉस प्रतिशत, विलुप्त होने का अनुपात, घबराहट और आयाम माप शामिल है।इसमें SDH/SONET, गीगाबिट ईथरनेट के लिए मास्क परीक्षण और अन्य मानक एकल अनुपालन परीक्षण भी शामिल हैं।
फ़ंक्शन परिचय:
1. मल्टी-चैनल माप: कुछ 10G फुल-रेट ऑप्टिकल आई चार्ट में मल्टी-चैनल फ़ंक्शन होता है, जो एक साथ कई ऑप्टिकल सिग्नल स्रोतों के आई चार्ट को माप सकता है।यह विभिन्न सिग्नल स्रोतों के बीच प्रदर्शन अंतर का आकलन करने के लिए आसान तुलना और विश्लेषण की अनुमति देता है।
2. स्वचालित माप और विश्लेषण: ऑप्टिकल आई चार्ट आमतौर पर स्वचालित माप और विश्लेषण कार्यों से सुसज्जित होते हैं, जो स्वचालित रूप से आई चार्ट के प्रमुख मापदंडों को निकाल सकते हैं, और परिणाम रिपोर्ट और चार्ट विश्लेषण प्रदान कर सकते हैं।यह उपयोगकर्ता की संचालन प्रक्रिया को सरल बना सकता है और माप परिणाम शीघ्रता से प्राप्त कर सकता है।
3. उच्च बैंडविड्थ और भंडारण क्षमता: 10G पूर्ण दर ऑप्टिकल आई ग्राफ में उच्च दर ऑप्टिकल सिग्नल की उच्च गति नमूनाकरण और भंडारण आवश्यकताओं को पूरा करने के लिए उच्च बैंडविड्थ और बड़ी क्षमता भंडारण स्थान है।यह माप डेटा की अखंडता और सटीकता सुनिश्चित करता है।
विनिर्देश
|
मॉडल संख्या |
यू9110सी-डी |
|
मानक दर |
1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 जीबीपीएस |
|
माप सटीकता टेम्पलेट सहिष्णुता(अंतर) |
±3 % |
|
डिस्प्ले में छवि रिज़ॉल्यूशन की सुविधा है |
1024×768 पिक्सेल |
|
डिजिटल माप प्रणाली |
एक ऑप्टिकल चैनल माप का समर्थन करता है और वैकल्पिक माप को प्रति सेकंड तीन बार ताज़ा करता है |
|
सिग्नल अधिग्रहण मोड |
नमूनाकरण (सामान्य), लिफाफा, औसत |
|
आरएमएस शोर |
0.25mV |
|
नमूना चैनलों की संख्या |
4: 10G कम दर एकल मोड/मल्टी-मोड, 10G उच्च दर एकल मोड/मल्टी-मोड |
|
ऊर्ध्वाधर प्रणाली परिवर्तन का समय |
नमूना चैनलों की संख्या पर निर्भर करता है |
|
लंबवत संकल्प |
14-बिट |
|
आरएमएस शोर (अधिकतम) |
0.5एमवी |
|
क्षैतिज प्रणाली तरंगरूप प्रवर्धन और अवलोकन समय आधार में कमी |
0.5ps/div से 1ms/div |
|
समय अंतराल सटीकता (घबराहट मोड) |
0.25पीएस |
|
उदाहरण सिस्टम के बाहरी घड़ी स्रोत को ट्रिगर करना |
100mV,155~2500MHz |
|
ट्रिगर लेवल रेंज |
±1.0V |
|
ट्रिगर इनपुट रेंज |
±1.5V |
|
ट्रिगर कटऑफ |
±1.5V: 5ms से 100ms तक समायोज्य |
|
संचार, नेटवर्क प्रबंधन इंटरफ़ेस |
आरजे45;10/100Mbps ईथरनेट समर्थित है |
|
विद्युत आपूर्ति (बाहरी पावर एडाप्टर) |
50 हर्ट्ज, 5 वी, 3 ए, 6 डब्ल्यू |
|
परिवेश का तापमान, सापेक्ष आर्द्रता कार्य |
तापमान -20℃ से +50℃ है, और आर्द्रता 20% से 80% है |
|
इकट्ठा करना |
तापमान -40℃ से +85℃ है, और आर्द्रता 5% से 90% है |
|
भौतिक विशेषताएँ आयाम, वजन |
आकार 235W×55H×255L (मिमी), वजन <2Kg |
