उत्पाद विवरण:
|
| डिवाइस पैकेज: | TO/Butterfly | वैकल्पिक तरंग दैर्ध्य: | 1271/1291/1311/1331 |
|---|---|---|---|
| कनेक्टर प्रकार: | एफसी/एपीसी (अन्य एडाप्टर को अनुकूलित किया जा सकता है) | भंडारण तापमान: | -30 ~ + 80 ℃ |
| DIMENSIONS: | 235 मिमी डब्ल्यू, 55 मिमी एच, 320 मिमी डी | वारंटी अवधि: | दो वर्ष |
| प्रमुखता देना: | मल्टी चैनल डीएफबी लेजर स्रोत,आईटीयू ट्यून करने योग्य डीएफबी लेजर स्रोत |
||

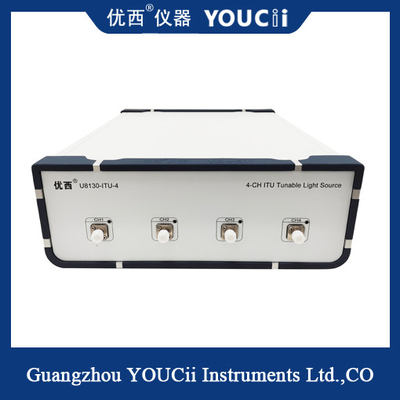

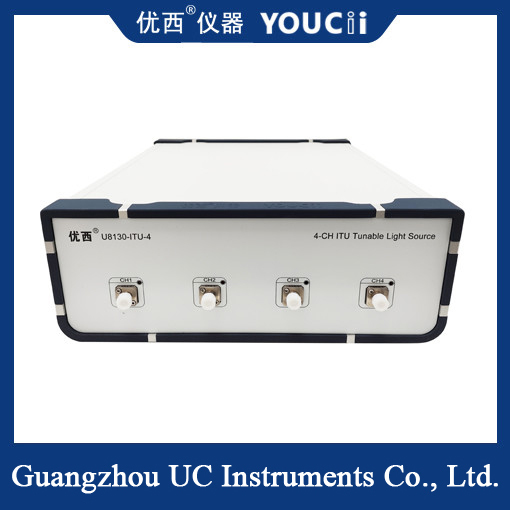

मल्टी-चैनल आईटीयू ट्यून करने योग्य प्रकाश स्रोत डीएफबी लेजर स्रोत
U8134 4-चैनल लेजर स्रोत CWDM, DWDM घटकों, AWG और PLC घटकों, ऑप्टिकल एम्पलीफायर,और अन्य सामान्य प्रयोजन फाइबर ऑप्टिक परीक्षण और माप अनुप्रयोगोंयह विशेष रूप से उच्च मात्रा के सीडब्ल्यूडीएम, युग्मक और पीएलसी उत्पादन लाइन अनुप्रयोग के लिए डिज़ाइन किया गया है।
U8134 4-चैनल लेजर स्रोत एक उच्च स्थिरता, कॉम्पैक्ट आकार, तेजी से शुरू, और सस्ती ऑप्टिकल लेजर स्रोत है। यह मल्टीचैनल उच्च प्रदर्शन, निश्चित तरंग दैर्ध्य उत्पादन प्रदान करता है।निम्नलिखित में से दो या चार या अधिक चैनल अनुरोध पर उपलब्ध कराए जा सकते हैं: 1271, 1291, 1311, 1331
विनिर्देश
| मॉडल # | यू8124 | यू8134 |
| उपकरण पैकेज | TO | तितली |
| वैकल्पिक तरंग दैर्ध्य | 1271/1291/1311/1331 | |
| तरंग दैर्ध्य सटीकता | ± 1 एनएम | ± 0.5 एनएम |
| आउटपुट शक्ति | ≥1.0mW | ≥8.0mW |
| कनेक्टर का प्रकार | एफसी/एपीसी (अन्य एडाप्टर अनुकूलित किया जा सकता है) | |
| बैंडविड्थ @ 3 dB | < 0.1 एनएम | |
| बैंडविड्थ @20 डीबी | < 0.5 एनएम | |
|
आउटपुट पावर स्थिरता 15 मिनट के भीतर |
≤±0.01 डीबी | ≤±0.005 डीबी |
|
आउटपुट पावर 8 घंटे के भीतर स्थिरता |
≤±0.05 डीबी | |
| SMSR | > 40 डीबी | |
| ऑपरेशन तापमान | 0 ̊ +40 °C | |
| भंडारण तापमान | -30 ̊+80 °C | |
| आयाम | 235 मिमी W, 55 मिमी H, 320 मिमी D | |
| वजन | 3.0 किलो | |
नोटःएकल-चैनल मॉडलः U8121/U8131, दो-चैनल मॉडलः U8122/U8132, चार-चैनल मॉडलः U8124/U8134, आदि
डीएफबी सिद्धांतः
फाइबर लेजर का मूल सिद्धांत सक्रिय फाइबर (आमतौर पर एर्बियम-डोपेड फाइबर या एर्बियम-इटर्बियम फाइबर और दुर्लभ पृथ्वी तत्वों से डोपेड अन्य फाइबर) के एक खंड में प्रकाश पंप करना है।ताकि सक्रिय फाइबर में एक निश्चित तरंग दैर्ध्य सीमा में लाभ होगा (एर्बियम-डोप्ड फाइबर आमतौर पर लगभग 1550nm है), यदि फाइबर के इस खंड पर एक निश्चित आवृत्ति चयन संरचना है, तो लेजर आउटपुट प्राप्त किया जा सकता है।
वितरित प्रतिक्रिया (डीएफबी) फाइबर लेजर एक प्रकार का फाइबर लेजर है। इसका ग्रिटिंग पूरे अनुनाद में वितरित है, अर्थात सक्रिय फाइबर पर एक चरण-परिवर्तन ग्रिटिंग लिखा जाता है,और केवल एक ग्रिड प्रकाश प्रतिक्रिया और तरंग दैर्ध्य चयन प्राप्त कर सकते हैं, ताकि इसमें बेहतर आवृत्ति स्थिरता हो।
