उत्पाद विवरण:
|
| डिवाइस पैकेज: | TO/Butterfly | तरंग दैर्ध्य सटीकता: | ± 1.0 एनएम |
|---|---|---|---|
| आउटपुट पावर स्थिरता (15 मिनट): | ≤±0.01 डीबी | एसएमएसआर: | > 40 डीबी |
| बैंडविड्थ @20 डीबी: | <0.5 एनएम | बैंडविड्थ @3 डीबी: | <0.1 एनएम |
| प्रमुखता देना: | चार तरंग दैर्ध्य WDM प्रकाश स्रोत,चार चैनल WDM प्रकाश स्रोत |
||

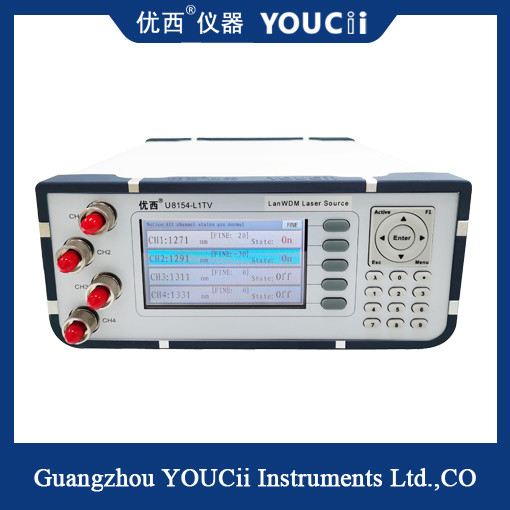

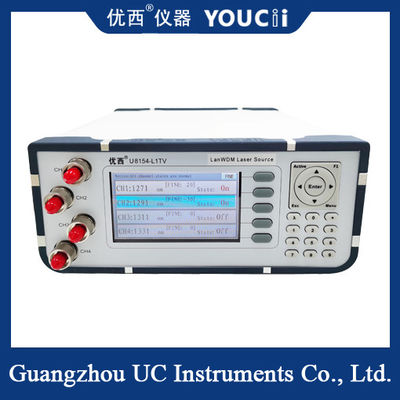

चार-तरंगदैर्ध्य, चार-चैनल आउटपुट लैन WDM प्रकाश स्रोत
लैन WDM प्रकाश स्रोत की बुनियादी अवधारणाएँ:
1. तरंगदैर्ध्य बिंदुओं से: तरंगदैर्ध्य को L1:1271/1291/1311/1331 nm और L2:1295.56/1300.05/1304.58/1309.14 nm के रूप में परिभाषित किया गया है। अन्य तरंगदैर्ध्य संयोजनों को L3, L4,... नाम दिया गया है
2. प्रकाश उत्सर्जक उपकरणों के पैकेजिंग रूप से, इसे विभाजित किया गया है: पहला समूह L1, कोएक्सियल उपकरणों और बटरफ्लाई उपकरणों के दो प्रकार के पैकेजिंग हैं, और दूसरा समूह L2, आमतौर पर बटरफ्लाई डिवाइस पैकेजिंग के लिए। हम कोएक्सियल पैकेज डिवाइस को U8154-T (TO) और बटरफ्लाई पैकेज डिवाइस को U8154-B (बटरफ्लाई) के रूप में परिभाषित करते हैं।
3. चार तरंगदैर्ध्य आउटपुट रूपों से विभाजित: चार तरंगदैर्ध्य को चार आउटपुट में विभाजित किया गया है, और चार तरंगदैर्ध्य एक आउटपुट के साथ संयुक्त हैं; हम चार-तरंगदैर्ध्य चार-तरफा आउटपुट को U8154 और चार-तरंगदैर्ध्य चार-तरफा आउटपुट को U8151 के रूप में परिभाषित करते हैं।
4. बिजली उत्पादन के रूप से: सामान्य उपयोगकर्ताओं को चार तरंगदैर्ध्य समान बिजली उत्पादन की आवश्यकता होती है, कुछ उपयोगकर्ताओं को चार तरंगदैर्ध्य प्रत्येक बिजली समायोज्य आउटपुट (30dB की समायोज्य सीमा) की आवश्यकता होती है, हम समान बिजली उत्पादन को परिभाषित करते हैं: U8154-P, बिजली समायोज्य आउटपुट U8154-V;
| मॉडल | 8154-L1TP/8151-L1TP | 8154-L1BP/V/ 8151-L1BP/V | 8154-L2BP/V/8151-L2BP/V | |
| डिवाइस पैकेज | TO | बटरफ्लाई | ||
| तरंग दैर्ध्य | L1(1271/1291/1311/1331) | L2(1295.56/1300.05/...) | ||
| तरंग दैर्ध्य सटीकता | ± 1.0 nm | ± 0.5 nm | ||
| आउटपुट पावर | ≥ 1.0mW | ≥ 8.0mW | ||
| कनेक्टर प्रकार | FC/APC (अन्य एडाप्टर को अनुकूलित किया जा सकता है) | |||
| बैंडविड्थ @3 dB | ＜ 0.1 nm | |||
| बैंडविड्थ @20 dB | ＜ 0.5 nm | |||
|
आउटपुट पावर स्थिरता (15 मिनट) |
≤±0.01 dB | |||
|
आउटपुट पावर स्थिरता (8 घंटे) |
≤±0. 05 dB | ≤±0. 03 dB | ||
| SMSR | ＞ 40 dB | |||
| ऑपरेशन तापमान | 0～ +40 ℃ | |||
| भंडारण तापमान | -30～+80 ℃ | |||
| आयाम | 1U: 235mm W, 55mm H, 320mm D | 2U: 245 mm W, 105 mm H, 320 mm D | ||
| वज़न | 3.0 kg | |||
LANWDM क्या है?
LWDM का पूरा नाम LAN WDM है, जिसका अर्थ आमतौर पर 100G ऑप्टिकल मॉड्यूल में चार तरंग दैर्ध्य विभाजन मल्टीप्लेक्सिंग तकनीक का उपयोग करके एक तरंग दैर्ध्य रेंज घने तरंग दैर्ध्य विभाजन मल्टीप्लेक्सिंग तकनीक है। IEEE 802.3 द्वारा परिभाषित LAN WDM तरंग दैर्ध्य के अनुसार, यह मुख्य रूप से 10km को कवर करता है। 1295.56 nm और 1300.05 nm और 1304.58 nm और 1309.14 nm चार तरंग दैर्ध्य का तरंग दैर्ध्य।
