उत्पाद विवरण:
|
| तरंग दैर्ध्य रेंज: | 1525.00 ~ 1568.00 nm | तरंग दैर्ध्य संकल्प: | दोपहर 1.0 बजे |
|---|---|---|---|
| तरंग दैर्ध्य पुनरावर्तनीयता: | ± 3 बजे, आम तौर पर ± 1 बजे | शक्ति स्थिरता: | ±0.005dB (15Min) ±0.05 dB (24 घंटे) |
| शक्ति रैखिकता: | ± 0.3 डीबी | सापेक्ष शोर तीव्रता: | विशिष्ट मान < -135 डीबी |
| प्रमुखता देना: | ओ बैंड लेजर स्कैनिंग स्पेक्ट्रोमीटर,1360 एनएम लेजर स्कैनिंग स्पेक्ट्रोमीटर |
||
ओ-बैंड लेजर स्कैनिंग स्पेक्ट्रोमीटर की तरंग दैर्ध्य सीमा 1260~1360nm है

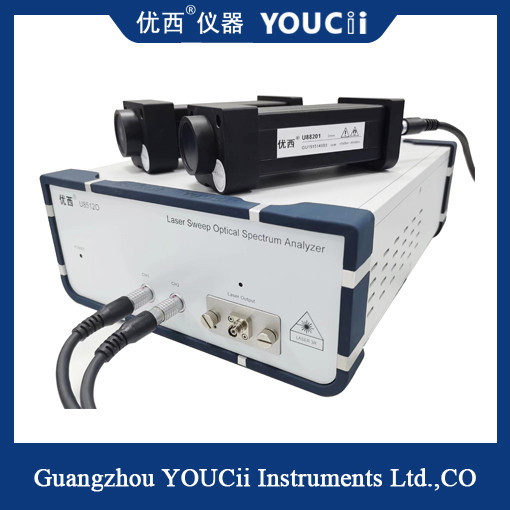

U8512 लेजर स्कैनिंग स्पेक्ट्रम विश्लेषक एक निष्क्रिय डिवाइस परीक्षण और पीसी द्वारा नियंत्रित स्पेक्ट्रम विश्लेषण प्रणाली है। यह मुख्य रूप से मोटे WDM घटकों, उच्च घनत्व WDM घटकों के लिए प्रयोग किया जाता है,अंतराल, AWG, WSS, OPM, DPSK घटकों और अन्य सामान्य ऑप्टिकल फाइबर ऑप्टिकल माप और आवेदन। ट्यून करने योग्य लेजर प्रकाश स्रोत प्रणाली में एकीकृत है, और ऑप्टिकल पावर मीटर के साथ,यह उच्च तरंग दैर्ध्य सटीकता और तेजी से स्कैनिंग समारोह के साथ एक ट्यून करने योग्य लेजर प्रकाश स्रोत परीक्षण प्रणाली मंच हो सकता है.
पीसी परीक्षण सॉफ्टवेयर से लैस, U8512 लचीले ढंग से परीक्षण टेम्पलेट बना सकता है और ग्राहक की जरूरतों के अनुसार परीक्षण रिपोर्ट बना सकता है।यह निष्क्रिय उपकरणों के ऑप्टिकल पथ के समायोजन और निगरानी की प्रक्रिया में एक अच्छा परीक्षण मंच है. U8512 के तेजी से स्कैनिंग समारोह सीधे उत्पाद के स्पेक्ट्रम प्रदर्शित कर सकते हैं,और अंतर्निहित ट्यून करने योग्य प्रकाश स्रोत और बाहरी शक्ति मीटर स्कैनिंग स्पेक्ट्रम विश्लेषक के कार्य को महसूस करने के लिए अलग से या संयुक्त रूप से इस्तेमाल किया जा सकता है.
|
मॉडल संख्या |
U8512O |
|
तरंग दैर्ध्य सीमा |
1525.00 ~ 1568.00 nm |
|
आउटपुट शक्ति |
13 डीबीएम |
|
तरंग दैर्ध्य संकल्प |
1दोपहर 0 बजे |
|
पूर्ण तरंग दैर्ध्य सटीकता |
±10 बजे, Typ. ±5 बजे |
|
सापेक्ष तरंग दैर्ध्य सटीकता |
± 5 बजे, Typ. ± 2 बजे |
|
तरंग दैर्ध्य दोहराव |
± 3 बजे, आम तौर पर ± 1 बजे |
|
तरंगदैर्ध्य स्थिरता |
± 5 बजे (आमतौर पर, निरंतर तापमान पर 24 घंटे) |
|
ट्यूनिंग गति |
≤ 2 एमएस प्रति कदम |
|
शक्ति स्थिरता |
±0.005dB (15 मिनट) ±0.05dB (24 घंटे) |
|
शक्ति दोहराव |
± 0.05 डीबी |
|
शक्ति रैखिकता |
± 0.3 डीबी |
|
शक्ति समतलता |
0.3 डीबी; सामान्य मान 0.05 डीबी है। |
|
एज मोड अस्वीकृति दर |
≥ 40 डीबीएम |
|
सापेक्ष शोर तीव्रता |
विशिष्ट मान < -135 डीबी |
|
पावर एडाप्टर |
एसी 100 ~ 240 वी, 48 - 66 हर्ट्ज, अधिकतम 100 वीए |
|
प्रदर्शन इंटरफ़ेस |
पीसी नियंत्रण इंटरफ़ेस |
|
कुल आयाम |
245 मिमी W, 105 मिमी H, 320 मिमी D |
