उत्पाद विवरण:
|
| ऑप्टिकल इनपुट रेंज (मॉड्यूल संवेदनशीलता द्वारा निर्धारित) (डीबीएम): | 3~-12 | घड़ी रिकवरी आउटपुट आवृत्ति विभाजन अनुपात: | 2 / 4 / 8 / 16 / 64 |
|---|---|---|---|
| आउटपुट विद्युत घड़ी आयाम ((mVpp): | 800（विशिष्ट मूल्य） | सीएमएल घड़ी अंतर आउटपुट स्विंग ((mVpp): | 200 से 800 |
| घड़ी आवृत्ति (उदाहरण के लिए 28.1Gbps): | 0.11 ~ 14.05 | अनुकूलन मॉड्यूल प्रकार: | SFP28,SR,LR,BIDI |
| प्रमुखता देना: | बहु आवृत्ति विभाजन घड़ी वसूली उपकरण,100Gbps घड़ी रिकवरी उपकरण |
||

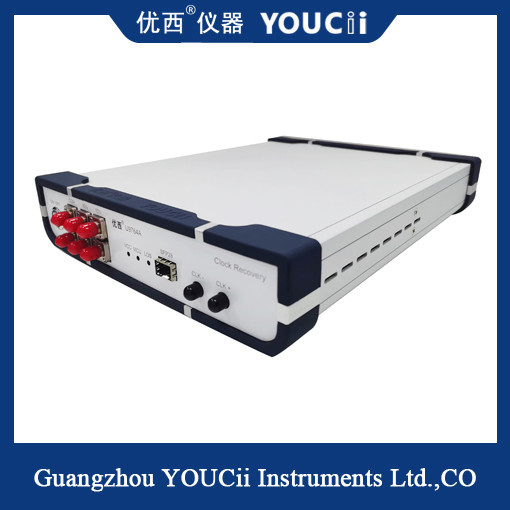

100Gbps मल्टी-फ़्रीक्वेंसी डिवीज़न क्लॉक रिकवरी इंस्ट्रूमेंट
U9764A CDR (क्लॉक रिकवरी मॉड्यूल) का उपयोग मुख्य रूप से परीक्षण वातावरण में क्लॉक को ट्रिगर किए बिना क्लॉक रिकवरी सिग्नल प्रदान करने के लिए किया जाता है, ताकि डिवाइस के ऑप्टिकल आई डायग्राम का परीक्षण करने के लिए सैंपलिंग ऑसिलोस्कोप का उपयोग किया जा सके। विशिष्ट अनुप्रयोग ऑप्टिकल नेटवर्क उपकरण या PON एप्लिकेशन में BOB उत्पाद का परीक्षण है। क्योंकि फोटोमेट्रिक डिवाइस में स्वयं कोई फ़्रीक्वेंसी डिवीज़न क्लॉक आउटपुट नहीं होता है, इसलिए ऑप्टिकल आई डायग्राम का परीक्षण करते समय सैंपलिंग ऑसिलोस्कोप को ट्रिगर करने के लिए क्लॉक सिग्नल को पुनर्प्राप्त करना आवश्यक है।
U9764A CDR में एक SFP28 ऑप्टिकल पोर्ट है, जो SFP एन्कैप्सुलेटेड पारंपरिक SFP28, SR, LR, BIDI और अन्य ऑप्टिकल मॉड्यूल के लिए उपयुक्त है। इसे केवल ऑप्टिकल मॉड्यूल के रिसीविंग एंड को ऑप्टिकल सिग्नल को इलेक्ट्रिकल सिग्नल में बदलने की आवश्यकता है, और फिर इलेक्ट्रिकल सिग्नल की क्लॉक को निकालना और आउटपुट करना है। क्लॉक सिग्नल का उपयोग मुख्य रूप से ऑसिलोस्कोप के ट्रिगर सिग्नल के लिए किया जाता है।
CDR का पूरा नाम क्लॉक एंड डेटा रिकवरी है। जैसा कि नाम से पता चलता है, CDR के मुख्य कार्य हैं:
1) रिसीवर एंड पर प्रत्येक सर्किट के लिए क्लॉक सिग्नल प्रदान करना।
2) प्राप्त सिग्नल का न्याय करना, डेटा सिग्नल की रिकवरी और बाद में प्रोसेसिंग की सुविधा के लिए।
| नहीं। |
तकनीकी संकेतक |
अधिकतम | न्यूनतम |
इकाई |
| 1 |
डेटा दर सीमा |
28.1 | 25.6 | Gbps |
| 2 |
तरंग दैर्ध्य सीमा |
1600 | 800 | nm |
| 3 |
ऑप्टिकल इनपुट रेंज (मॉड्यूल संवेदनशीलता द्वारा निर्धारित) |
+3 | -12 | dBm |
| 4 |
क्लॉक रिकवरी आउटपुट फ़्रीक्वेंसी डिवीज़न अनुपात |
2 / 4 / 8 / 16 / 64 / 256 | ||
| 5 |
आउटपुट इलेक्ट्रिकल क्लॉक एम्पलीट्यूड |
800(टीypical मान) | mVpp | |
| 6 |
CML क्लॉक डिफरेंशियल आउटपुट स्विंग |
800 | 200 | mVpp |
| 7 |
क्लॉक आउटपुट जिटर बेतरतीब ढंग से |
800 | 300 | fs |
| 8 |
क्लॉक फ़्रीक्वेंसी (28.1Gbps एक उदाहरण के रूप में) |
14.05 | 0.11 | GHz |
| 9 |
आंतरिक सिग्नल लॉस डिटेक्शन (LOS) |
128 (ड्यूटी से अधिक) | 5(संवेदनशीलता) | mV |
| 10 |
बिजली आपूर्ति वोल्टेज (बाहरी बिजली इनपुट वोल्टेज) |
5.5 | 4 | V |
| 11 |
ऑपरेटिंग तापमान |
70 | 10 | ℃ |
| 12 |
अनुकूली मॉड्यूल प्रकार |
SFP28,SR,LR,BIDI | ||
