उत्पाद विवरण:
|
| सेंसर तत्व: | IngaAs | पावर रेंज (डीबीएम): | +7 ~ -70 डीबीएम |
|---|---|---|---|
| रैखिकता (शक्ति): | ≤ ± 0.06 डीबी (1200 एनएम ~ 1610 एनएम, 5 ~ -50 डीबीएम) | रिटर्न हानि: | > 40 डीबी |
| अलंकरण अवधि: | 2 वर्ष | वजन (किग्रा): | 0.5 |
| प्रमुखता देना: | मिनी ऑप्टिकल पावर मीटर,चेसिस में निर्मित ऑप्टिकल पावर मीटर |
||

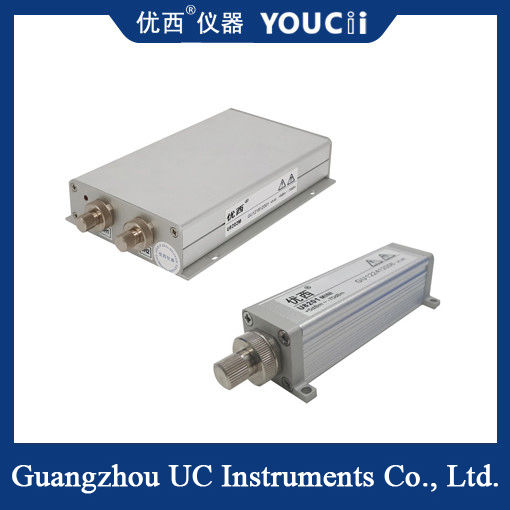

मिनी ऑप्टिकल पावर मीटर अंतर्निहित चेसिस कस्टम चैनल
रूपरेखा
गुआंगज़ौ यूनिवेस्ट का U8201MINI ऑप्टिकल पावर मीटर मॉड्यूल 6PIN संचार इंटरफ़ेस को अपनाता है, एक पीसी के साथ संवाद करने के लिए एक मिलान सोकेट का उपयोग करता है,और विन्यास सॉफ्टवेयर के माध्यम से डेटा प्रदर्शित करता है और पैरामीटर सेट करता है.
UC8201MINI ऑप्टिकल पावर मीटर मॉड्यूल का उपयोग उच्च परिशुद्धता WD-विभाजन मल्टीप्लेक्सिंग DWDM घटकों, ऑप्टिकल वेवगाइड ग्रिडिंग एरे AWG घटकों के लिए किया जा सकता है,सपाट ऑप्टिकल वेवगाइड पीएलसी घटक, WSS, OPM, DPSK, ऑप्टिकल एम्पलीफायर EDFA और अन्य सामान्य ऑप्टिकल फाइबर ऑप्टिकल माप अनुप्रयोगों।UC8201MINI में कॉम्पैक्ट आकार की विशेषताएं हैं, विशेष रूप से बहु-चैनल ऑप्टिकल पावर मीटर नमूनाकरण प्रणालियों में इकट्ठा करने के लिए उपयुक्त है।
होना चाहिए
WDM, GFF, AWG, PLC डिवाइस परीक्षण
️ सम्मिलित हानि, वापसी हानि माप
ऑप्टिकल फाइबर सेंसर, ऑप्टिकल फाइबर केबल परीक्षण
ध्रुवीकरण मोड फैलाव पीएमडी और ध्रुवीकरण निर्भर हानि पीडीएल माप
ऑप्टिकल फाइबर, संचार अनुसंधान एवं विकास प्रयोगशाला परीक्षण
विनिर्देश
|
उत्पाद मॉडल |
U8201MINI |
| सेंसर तत्व | InGaAs |
| तरंग दैर्ध्य सीमा | 850 ~ 1700 एनएम |
| कैलिब्रेशन तरंग दैर्ध्य | 850/980/1310/1490/1550/1610 nm |
| पावर रेंज (dBm) | +7 ~ -70 डीबीएम |
|
शक्ति के नमूने लेने की अवधि (दर) |
1 ms ((1KHz) |
| अनुप्रयोग फाइबर प्रकार | मानक SM और MM 62.5 um तक के कोर आकार तक |
| ऑप्टिकल इनपुट इंटरफेस | FC/PC या FC/APC |
|
संदर्भ स्थिति पर पूर्ण अनिश्चितता (सटीकता) |
± 4% (1200 एनएम ~ 1610 एनएम) |
|
संदर्भ स्थिति पर सापेक्ष अनिश्चितता (सटीकता) |
< 0.02 डीबीएल विशिष्ट |
| रैखिकता (शक्ति) | ≤ ± 0.06 डीबी (1200 एनएम ~ 1610 एनएम, 5 ~ -50 डीबीएम) |
| रिटर्न हानि | > 40 डीबी |
| संचार इंटरफ़ेस | RS232 |
| कैलिब्रेशन अवधि | दो वर्ष |
| ऑपरेशन तापमान | 0 ~ +40°C |
| भंडारण तापमान | -30 ~ +80°C |
| आयाम | 37 मिमी W, 25 मिमी H, 115 मिमी D |
| वजन | 0.5 किलो |
मॉड्यूल का वर्णन
आगे का भाग पीछे का भाग
