उत्पाद विवरण:
|
| बैंडविड्थ @ 20 डीबी: | <0.5 एनएम | बैंडविड्थ @ 3 डीबी: | <0.1 एनएम |
|---|---|---|---|
| वैकल्पिक तरंग दैर्ध्य: | 1271/1291/1311/1331 | प्रचालन तापमान: | 0 ~ +40 ℃ |
| DIMENSIONS: | 235 मिमी डब्ल्यू, 55 मिमी एच, 320 मिमी डी | मॉडल संख्या: | U8134 |
| प्रमुखता देना: | बहु-चैनल डीएफबी लेजर प्रकाश स्रोत,अनुकूलन योग्य तरंग दैर्ध्य डीएफबी लेजर प्रकाश स्रोत |
||

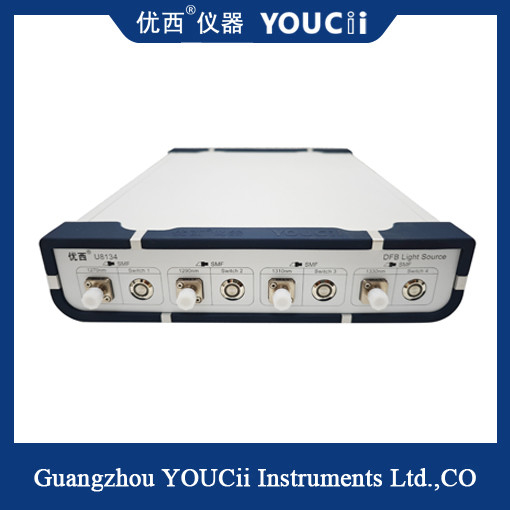

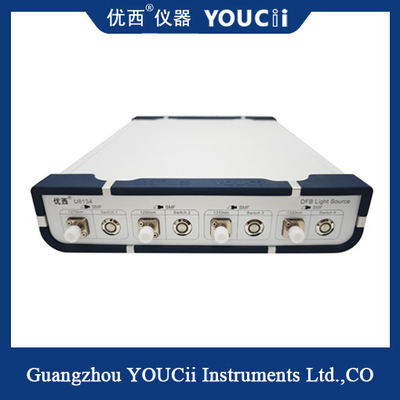

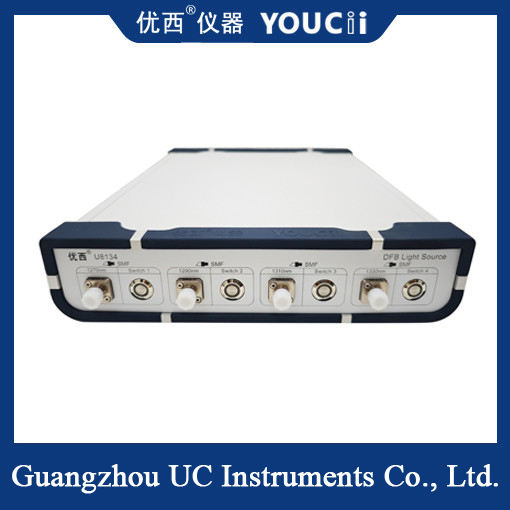

तरंग दैर्ध्य अनुकूलन योग्य बहु-चैनल बिंदु प्रकाश स्रोत डीएफबी लेजर प्रकाश स्रोत
रूपरेखा
U813n बहु-चैनल लेजर प्रकाश स्रोत का उपयोग WDM CWDM डिवाइस, उच्च परिशुद्धता WDM DWDM डिवाइस, ऑप्टिकल वेवगाइड ग्रिड सरणी के AWG डिवाइस, प्लैनर ऑप्टिकल वेवगाइड पीएलसी डिवाइस में किया जा सकता है,ऑप्टिकल एम्पलीफायर EDFA और अन्य सामान्य ऑप्टिकल फाइबर माप और अनुप्रयोगविशेष रूप से युग्मों और समतल ऑप्टिकल वेवगाइड पीएलसी घटकों के बड़े पैमाने पर उत्पादन के लिए उपयुक्त है।
विशेषता बिंदु
U813n बहु-चैनल लेजर प्रकाश स्रोत में उच्च आउटपुट स्थिरता, छोटे आकार और तेजी से शुरू होने की विशेषताएं हैं।प्रकाश स्रोत डिवाइस निश्चित तरंग दैर्ध्य प्रकाश स्रोत आउटपुट संकेतों के कई चैनलों प्रदान कर सकते हैं. गुआंगज़ौ Youxi भी ग्राहक की जरूरतों के अनुसार, अनुकूलित 850, 980, 1250,1270,... 1610,1625 एनएम, आदि प्रकाश स्रोत उपकरणों के संयोजन के दो या चार या अधिक तरंग दैर्ध्य।
विनिर्देश
| 型号मॉडल # | यू8134 | |
| उपकरण पैकेज | तितली | |
| वैकल्पिक तरंग दैर्ध्य | 1271/1291/1311/1331 | |
| तरंग दैर्ध्य सटीकता | ± 0.5 एनएम | |
| आउटपुट शक्ति | ≥8.0mW | |
| कनेक्टर का प्रकार | एफसी/एपीसी (अन्य एडाप्टर अनुकूलित किया जा सकता है) | |
| बैंडविड्थ @ 3 dB | < 0.1 एनएम | |
| बैंडविड्थ @20 डीबी | < 0.5 एनएम | |
|
आउटपुट पावर स्थिरता 15 मिनट के भीतर |
≤±0.005 डीबी | |
|
आउटपुट पावर 8 घंटे के भीतर स्थिरता |
≤±0.05 डीबी | |
| SMSR | > 40 डीबी | |
| ऑपरेशन तापमान | 0 ̊ +40 °C | |
| भंडारण तापमान | -30 ̊+80 °C | |
| आयाम | 235 मिमी W, 55 मिमी H, 320 मिमी D | |
| वजन | 3.0 किलो | |
नोटःएकल-चैनल मॉडलः U8121/U8131, दो-चैनल मॉडलः U8122/U8132, चार-चैनल मॉडलः U8124/U8134, आदि
बिजली की आवश्यकताएं
उपकरण ओवरवोल्टेज वर्ग II नियमों का अनुपालन करते हैं। कार्य वोल्टेज 100 ~ 240V AC वोल्टेज है, आवृत्ति रेंज 48 ~ 66Hz है, कार्य वोल्टेज 115V है,अधिकतम वर्तमान खपत 230mA हैजब कामकाजी वोल्टेज 230V है, तो अधिकतम वर्तमान खपत 120mA है।
अंतरराष्ट्रीय सुरक्षा मानकों के अनुसार, उपकरण एक 3-कोर पावर कॉर्ड से लैस है जो राष्ट्रीय मानक को पूरा करता है।बिजली केबल को केवल जमीन सुरक्षा के साथ एक बिजली की सोकेट से कनेक्ट करें.
प्रकाश स्रोत आउटपुट इंटरफ़ेस
लेजर सिग्नल आउटपुट के लिए प्रकाश स्रोत कनेक्टर इंटरफ़ेस. उपकरण पैनल पर संकेतित फाइबर प्रकार के लेबल के अनुसार एक एफसी/पीसी या एफसी/एपीसी कनेक्टर और एक एसएमएफ या एमएमएफ फाइबर का चयन करें.
तरंग दैर्ध्य लेबल संबंधित चैनल की तरंग दैर्ध्य मान प्रदर्शित करता है।
