उत्पाद विवरण:
|
| बैंड विकल्प: | ओ/सी/एल/सीएल | तरंग दैर्ध्य संकल्प: | दोपहर 1.0 बजे |
|---|---|---|---|
| पूर्ण तरंग दैर्ध्य सटीकता: | ±10 बजे, Typ. < 5 बजे | साइड-मोड दमन अनुपात: | ≥ 45 डीबी |
| इंटरफेस: | 232 रुपये या यूएसबी | DIMENSIONS: | 235 मिमी डब्ल्यू, 55 मिमी एच, 320 मिमी डी |
| प्रमुखता देना: | सी बैंड समायोज्य प्रकाश स्रोत,1570nm समायोज्य प्रकाश स्रोत |
||

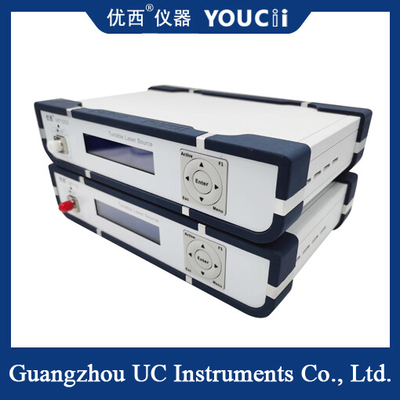

1525-1570nmC बैंड समायोज्य प्रकाश स्रोत मॉड्यूल आकार में छोटा है
U8712 ट्यून करने योग्य लेजर मॉड्यूल DWDM घटकों, AWG और PLC घटकों, ऑप्टिकल एम्पलीफायरों,और अन्य सामान्य प्रयोजन फाइबर ऑप्टिक परीक्षण और माप अनुप्रयोगोंयह विशेष रूप से फास्ट स्वीप फाइबर ग्रिड सेंसर परीक्षण के लिए डिज़ाइन किया गया है।
U8712 मॉड्यूल को USB केबल के साथ एक पीसी से जोड़ा जा सकता है। वे अत्यधिक सटीक, शक्तिशाली, कॉम्पैक्ट आकार, तेजी से शुरू होने वाले, और सस्ती ट्यून करने योग्य लेजर स्रोत प्रणाली हैं जो O बैंड,C बैंड,एल बैंड, या सी + एल बैंड विकल्प। मॉड्यूल नियंत्रण सॉफ्टवेयर भी खरीद में शामिल है।मॉड्यूल को RS232 इंटरफ़ेस नियंत्रण और आउटपुट ट्रिगर किए गए BNC पोर्ट के साथ किसी भी अनुरोधित उत्पाद प्रणाली में भी एकीकृत किया जा सकता है.
| 型号 मॉडल # | U8712 | |||
| बैंड विकल्प | ओ | सी | L | CL |
| उपलब्ध केंद्र तरंग दैर्ध्य (nm) | 1280/1310/1340 | 1550 | 1590 | 1570 |
| तरंग दैर्ध्य ट्यूनिंग रेंज (nm) | 30~35 एनएम | 40~45 एनएम | 40~45 एनएम | 80~85 एनएम |
| ट्यून करने योग्य बैंड रेंज (एनएम) | 1260~1360 | 1525~1568 | 1566~1610 | 1525 से 1610 |
| आउटपुट शक्ति | ≥ 5dBm | ≥ 13dBm | ≥ 10dBm | ≥ 7dBm |
| तरंग दैर्ध्य संकल्प | 1दोपहर 0 बजे | |||
| पूर्ण तरंग दैर्ध्य सटीकता | ±10 बजे, Typ. < 5 बजे | |||
| सापेक्ष तरंग दैर्ध्य सटीकता | ± 5 बजे, Typ. ± 2 बजे | |||
| तरंग दैर्ध्य दोहराव | दोपहर ± 2 बजे, Typ. | |||
| तरंगदैर्ध्य स्थिरता | ≤ ± 2 बजे | |||
| ट्यूनिंग गति | ≤0.002 सेकंड प्रति कदम | |||
| शक्ति स्थिरता | ± 0.01dB, 15 मिनट;±0.05,1 घंटा;±0.1 डीबी, 24 घंटे। | |||
| शक्ति दोहराव | ± 0.05dB | |||
| शक्ति रैखिकता | ± 0.3dB | |||
| तरंग दैर्ध्य पर शक्ति रिपल | 0.3dB प्रकार, 0.5dB अधिकतम. | |||
| साइड-मोड दमन अनुपात | ≥ 45 डीबी | |||
| आउटपुट ऑप्टिकल इंटरफेस | PM, FC/APC अथवा FC/PC कनेक्टर | |||
| इंटरफेस | RS232 या USB | |||
| शक्ति | 3.3 वी; 4.5 ए | |||
| आयाम | 235 मिमी W, 55 मिमी H, 165 मिमी D | |||
| वजन | 1.0 किलो | |||
समायोज्य प्रकाश स्रोत का सिद्धांतः
मुख्य रूप से एलईडी डिमिंग फ़ंक्शन प्राप्त करने के लिए आउटपुट के वर्तमान और वोल्टेज, आवृत्ति आकार के नियंत्रण के माध्यम से। विशेष रूप से,समायोज्य प्रकाश स्रोत लेजर गुहा में एक तरंग दैर्ध्य चयन ऑप्टिकल डिवाइस (आवृत्ति चयनक) जोड़कर काम करता है, ताकि केवल चयनित तरंग दैर्ध्य ही अनुनाद बना सके और लेजर प्रकाश उत्सर्जित कर सके।
इसके अतिरिक्त, कुछ समायोज्य प्रकाश स्रोतों का सिद्धांत एलईडी की चमक को नियंत्रित करके वर्तमान के आकार को समायोजित करना है। विशेष रूप से, जब वर्तमान एलईडी के माध्यम से गुजरता है,एलईडी की चमक वर्तमान की वृद्धि के साथ बढ़ाया जाएगाइसलिए, धारा के आकार को नियंत्रित करके एलईडी की चमक को समायोजित किया जा सकता है।समायोजन के इस मोड में आमतौर पर वर्तमान के आकार को नियंत्रित करने के लिए विशेष एलईडी ड्राइवरों के उपयोग की आवश्यकता होती है.
संक्षेप में, समायोज्य प्रकाश स्रोतों का कार्यान्वयन सिद्धांत विशिष्ट अनुप्रयोग परिदृश्यों और जरूरतों के अनुसार भिन्न हो सकता है।
