उत्पाद विवरण:
|
| तरंग दैर्ध्य रेंज: | 1525.00 ~ 1568.00 nm | तरंग दैर्ध्य संकल्प: | दोपहर 1.0 बजे |
|---|---|---|---|
| पूर्ण तरंग दैर्ध्य सटीकता: | ±10 बजे, टाइप. < 4 बजे | तरंग दैर्ध्य पुनरावर्तनीयता: | दोपहर ± 2 बजे, Typ. |
| आउटपुट ट्रिगर पोर्ट: | बीएनसी ट्रिग | DIMENSIONS: | 20 मिमी W, 24 मिमी H, 60 मिमी D |
| प्रमुखता देना: | O बैंड समायोज्य प्रकाश स्रोत,चेसिस में निर्मित समायोज्य प्रकाश स्रोत |
||

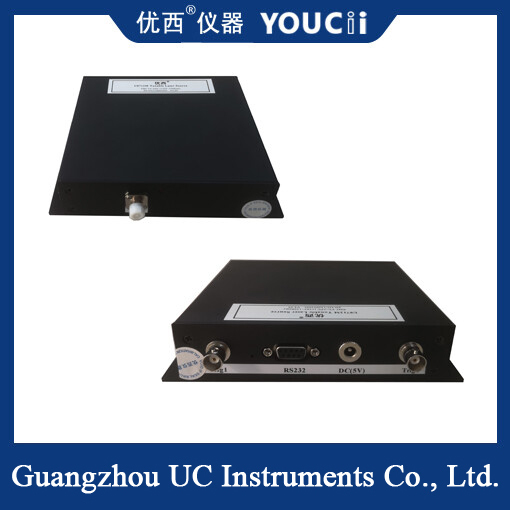

C/L/CL/O बैंड समायोज्य प्रकाश स्रोत मॉड्यूल निर्मित चेसिस
U8712M ट्यून करने योग्य लेजर मिनी मॉड्यूल DWDM घटकों, AWG और PLC घटकों, ऑप्टिकल एम्पलीफायरों,और अन्य सामान्य प्रयोजन फाइबर ऑप्टिक परीक्षण और माप अनुप्रयोगोंयह विशेष रूप से फास्ट स्वीप फाइबर ग्रिड सेंसर परीक्षण के लिए डिज़ाइन किया गया है।
U8712M मिनी मॉड्यूल एक USB केबल के साथ एक पीसी से कनेक्ट किया जा सकता है। वे अत्यधिक सटीक, शक्तिशाली, कॉम्पैक्ट आकार, तेजी से शुरू कर रहे हैं,और किफायती ट्यून करने योग्य लेजर स्रोत प्रणाली जो सी बैंड 1 या 2 लेजर आउटपुट विकल्प प्रदान करते हैंमॉड्यूल नियंत्रण सॉफ्टवेयर भी खरीद पर शामिल है। मॉड्यूल भी RS232 इंटरफ़ेस नियंत्रण और एक आउटपुट ट्रिगर BNC पोर्ट के साथ किसी भी अनुरोधित उत्पाद प्रणाली में एकीकृत किया जा सकता है।
समायोज्य प्रकाश स्रोत का सिद्धांतः
मुख्य रूप से एलईडी डिमिंग फ़ंक्शन प्राप्त करने के लिए आउटपुट के वर्तमान और वोल्टेज, आवृत्ति आकार के नियंत्रण के माध्यम से। विशेष रूप से,समायोज्य प्रकाश स्रोत लेजर गुहा में एक तरंग दैर्ध्य चयन ऑप्टिकल डिवाइस (आवृत्ति चयनक) जोड़कर काम करता है, ताकि केवल चयनित तरंग दैर्ध्य ही अनुनाद बना सके और लेजर प्रकाश उत्सर्जित कर सके। तरंग दैर्ध्य का चयन आवृत्ति चयनकर्ता के मापदंडों को समायोजित करके प्राप्त किया जा सकता है,जैसे कि एफपी गुहा की लंबाई को समायोजित करना, ग्रिड का कोण आदि, आवृत्ति चयनक के डिजाइन सिद्धांत के अनुसार, कुछ ट्यून करने योग्य लेजर की तरंग दैर्ध्य को लगातार स्कैन किया जा सकता है (जिसे स्कैनिंग लेजर भी कहा जाता है),और कुछ केवल एक बिंदु पर तरंग दैर्ध्य सेट कर सकते हैं, जिसे कटिंग वेव लाइट सोर्स के रूप में जाना जाता है।
| मॉडल # | U8712M |
| तरंग दैर्ध्य सीमा | 1525.00 से 1568.00 एनएम तक |
| आउटपुट शक्ति | 13 डीबीएम |
| तरंग दैर्ध्य संकल्प | 1दोपहर 0 बजे |
| पूर्ण तरंग दैर्ध्य सटीकता | ±10 बजे, टाइप. < 4 बजे |
| सापेक्ष तरंग दैर्ध्य सटीकता | ± 4 बजे, Typ. ± 2 बजे |
| तरंग दैर्ध्य दोहराव | दोपहर ± 2 बजे, Typ. |
| तरंगदैर्ध्य स्थिरता | ≤ ± 2 बजे |
| ट्यूनिंग गति | ≤0.002 सेकंड प्रति कदम |
| साइड-मोड दमन अनुपात | ≥ 45 डीबी |
| आउटपुट ऑप्टिकल इंटरफेस | PM, FC/APC अथवा FC/PC कनेक्टर |
| इंटरफेस | RS232 या USB |
| आउटपुट ट्रिग पोर्ट | बीएनसी त्रिकोण |
| शक्ति | 5.0V; 4.5A |
| आयाम | 120 मिमी W, 24 मिमी H, 60 मिमी D |
| वजन | 1.0 किलो |
नोटःU8710M-ITU आईटीयू प्रकाश स्रोत है, U8711M एकल बिंदु ट्यून करने योग्य प्रकाश स्रोत है, U8712M फास्ट स्कैन ट्यून करने योग्य प्रकाश स्रोत है, U8712MQ उच्च गति स्कैन ट्यून करने योग्य प्रकाश स्रोत है।
