उत्पाद विवरण:
|
| प्रमुखता देना: | मल्टी चैनल ऑप्टिकल स्विच,अनुकूलित मल्टी चैनल ऑप्टिकल स्विच |
||
|---|---|---|---|

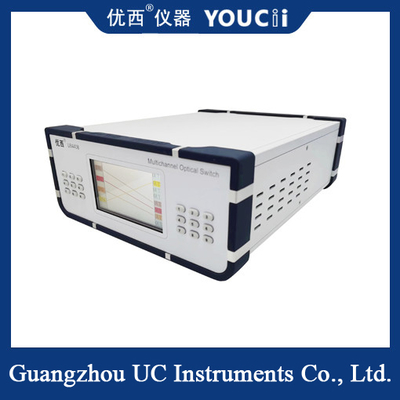

मल्टी-चैनल ऑप्टिकल स्विच चैनलों की संख्या अनुकूलित किया जा सकता है
उत्पाद का परिचय:
ऑप्टिकल स्विच एक प्रकार का ऑप्टिकल पथ नियंत्रण उपकरण है, जो ऑप्टिकल पथ को नियंत्रित करने और ऑप्टिकल पथ को परिवर्तित करने की भूमिका निभाता है। यह ऑप्टिकल संचार अनुप्रयोगों में एक महत्वपूर्ण भूमिका निभाता है.
ऑप्टिकल स्विच का प्रयोग मुख्यतः ऑप्टिकल ट्रांसमिशन सिस्टम में बहु-चैनल ऑप्टिकल निगरानी में किया जाता है,लैन मल्टी लाइट सोर्स/डेटेक्टर ऑटोमैटिक स्विचिंग और ऑप्टिकल सेंसिंग मल्टी-पॉइंट डायनामिक मॉनिटरिंग सिस्टमऑप्टिकल परीक्षण प्रणाली का उपयोग ऑप्टिकल फाइबर, ऑप्टिकल डिवाइस, नेटवर्क और फील्ड इंजीनियरिंग केबल परीक्षण के लिए किया जाता है; ऑप्टिकल डिवाइस की स्थापना और समायोजन।4 x 8 ऑप्टिकल स्विच चार इनपुट मार्गों को आठ आउटपुट मार्गों में से एक पर स्विच करता है.
तकनीकी सूचकांक:
|
प्रकार संख्या |
U84408 |
|
परिचालन तरंग दैर्ध्य |
1260 ️ 1650nm |
|
परीक्षण तरंग दैर्ध्य |
1310nm / 1550nm |
|
सम्मिलन हानि |
≤1.7 डीबी |
|
पुनरावृत्ति |
≤0.1 डीबी |
|
रिटर्न हानि |
≥45dB |
|
क्रॉसस्टॉक |
≥50dB |
|
स्विच करने का समय |
≤5ms ((अजीब अनुक्रमिक स्विचिंग) |
|
फाइबर का प्रकार |
एकल मॉड्यूल |
|
कनेक्टर फॉर्म |
एफसी/एपीसी |
|
निगरानी बंदरगाह |
RS232,USB,ईथरनेट पोर्ट |
|
कार्य शक्ति आपूर्ति |
AC 220V |
|
परिचालन तापमान |
-5 ′′ + 65°C |
|
भंडारण तापमान |
-40 ️ + 85°C |
उपयोग के लिए निर्देशः
फ्रंट पैनल का वर्णन
(1) एलसीडी डिस्प्लेः इनपुट चैनल और आउटपुट चैनल की जानकारी प्रदर्शित करता है।
(2) कुंजीपटलः बायीं कुंजी इनपुट चैनल (इनपुट चैनल कुंजी वैकल्पिक 1~4) के अनुरूप है, दाईं कुंजी आउटपुट चैनल (आउटपुट चैनल कुंजी वैकल्पिक 1~8) के अनुरूप है
रियर पैनल का वर्णन
(1) RS232 सीरियल पोर्ट, USB इंटरफेस, RJ45 ईथरनेट इंटरफेस: डिवाइस निगरानी डेटा सूचना संचार इंटरफेस।
(2) AC INPUT पावर पोर्टः AC 220V पावर सप्लाई से कनेक्ट करें।
(3) IN 1 से IN 4: ऑप्टिकल स्विच इनपुट पोर्ट।
(4) OUT 1 से OUT 8: ऑप्टिकल स्विच आउटपुट आउटलेट।
