उत्पाद विवरण:
|
| सिग्नल अधिग्रहण मोड: | नमूनाकरण (सामान्य), लिफाफा, औसत | ट्रिगर कटऑफ: | ±1.5V:5ms ~100ms |
|---|---|---|---|
| समय अंतराल सटीकता (घबराहट मोड): | 0.25ps ((10GHz), 0.0625ps ((30GHz) | पावर (बाहरी पावर एडाप्टर): | 50 हर्ट्ज, 5 वी, 3 ए, 6 वाट |
| प्रमुखता देना: | 10Gbps पूर्ण दर घड़ी वसूली उपकरण,6W घड़ी वसूली उपकरण |
||

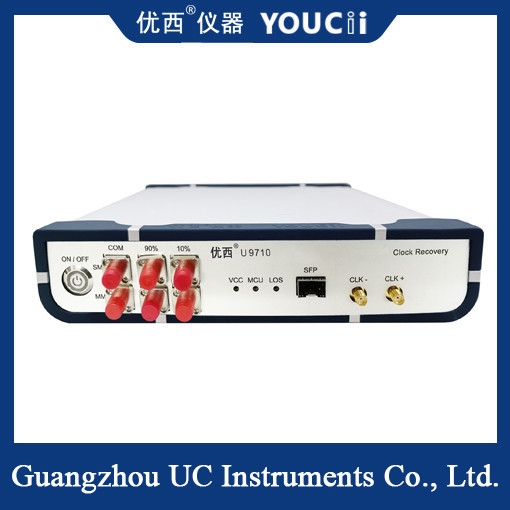

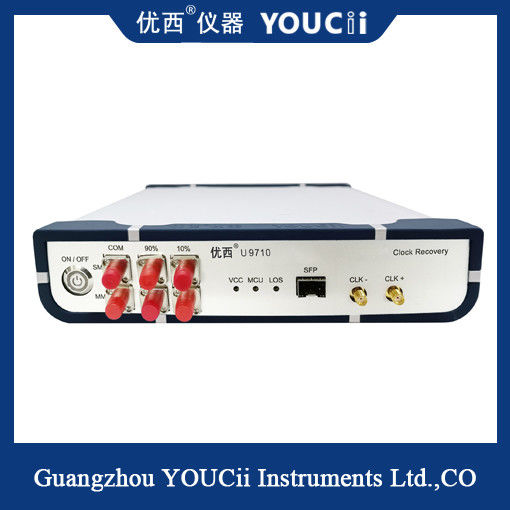

10Gbps पूर्ण दर घड़ी रिकवरी उपकरण घड़ी रिकवरी संकेत प्रदान करता है
यू9110ए 10जी ऑप्टिकल ऑसिलोस्कोप यूएक्सआई इंस्ट्रूमेंट द्वारा लॉन्च किया गया नवीनतम डिजिटल संचार विश्लेषण समाधान है।यह ऑप्टिकल संचार उपकरणों के निर्माण के लिए एक आदर्श माप उपकरण प्रदान करता है.
U9110A डीसीए माप के परिणाम न केवल कच्चे डेटा हैं, बल्कि समय और आयाम के साथ हिस्टोग्राम, मास्क परीक्षण, सांख्यिकीय परीक्षण आदि भी हैं।यह संचार संकेतक परीक्षण सेटिंग्स का एक सेट प्रदान करता है, जिसमें अंतराल अवधि, वृद्धि समय, गिरावट समय, क्रॉस प्रतिशत, विलुप्त होने का अनुपात, जिटर और आयाम माप शामिल हैं। इसमें एसडीएच/सोनैट, गीगाबिट ईथरनेट के लिए मास्क परीक्षण,और अन्य मानक एकल अनुपालन परीक्षण.
फ़ंक्शन का परिचयः
1स्वचालित आईटीयू/एएनएसआई मास्क परीक्षण
2पीसी ईथरनेट संचार सॉफ्टवेयर पर आधारित उपयोगकर्ता संचालन और ग्राफिक डिस्प्ले इंटरफ़ेस
3मॉड्यूलर संरचना, त्वरित नमूनाकरण दर
4उच्च निष्ठा संकेत (जिटर < 0.1ps, आरएमएस-सामान्य)
ऑप्टिकल ऑसिलोस्कोप का परिचय:
ऑप्टिकल ऑसिलोस्कोप एक माप उपकरण है जिसमें आमतौर पर एक माप सिर (एक ट्रांसमीटर और रिसीवर सहित) और एक डिस्प्ले मेमोरी होता है।मापने के सिर उच्च गति विद्युत संकेतों ऑप्टिकल संकेतों में परिवर्तित करता है और प्रसंस्करण के लिए प्रदर्शन स्मृति के लिए इन ऑप्टिकल संकेतों को प्रेषित करता हैडिस्प्ले मेमोरी का प्रयोग ऑप्टिकल सिग्नल डेटा को स्टोर, प्रोसेस और डिस्प्ले करने के लिए किया जाता है।
ऑप्टिकल ऑसिलोस्कोप एक उच्च गति विद्युत संकेत को मापने वाले सिर में भेजकर काम करता है, जिसे बहुत छोटी लेजर धड़कनों में परिवर्तित किया जाता है,जो तब डिस्प्ले मेमोरी में प्रेषित और रिकॉर्ड किए जाते हैंरिकॉर्ड किए गए ऑप्टिकल सिग्नल डेटा का अवलोकन करके, मूल विद्युत सिग्नल के गुणों का अनुमान लगाना संभव है, जैसे आवृत्ति, आयाम, ऑफसेट आदि।
विनिर्देश
| मानक दर | 1.25G ~ 30G |
| माप सटीकता मास्क मार्जिन (मार्जिन) | ±3 % |
| प्रदर्शित विशेषताएं छवि संकल्प | 1024×768 पिक्सेल |
| डिजिटल माप प्रणाली | समर्थन 1 ~ 2 ऑप्टिकल चैनल माप, प्रति सेकंड 3 बार वैकल्पिक माप ताज़ा |
| सिग्नल अधिग्रहण मोड | नमूनाकरण (सामान्य), लिफाफा, औसत |
| आरएमएस शोर | 0.25mV (10GHz)0.5mV ((30Ghz) |
| नमूनाकरण चैनलों की संख्या | 1~4 चैनल |
| ऊर्ध्वाधर प्रणाली रूपांतरण समय | नमूनाकरण चैनलों की संख्या के आधार पर, 8.75ps (30GHz) |
| आरएमएस शोर (अधिकतम) | 0.5mV ((10GHz),1.0mV ((30GHz) |
| क्षैतिज प्रणाली वेवफॉर्म ज़ूम इन और ज़ूम आउट अवलोकन समय आधार | 0.5ps/div से 1ms/div तक |
| समय अंतराल की सटीकता (जिटर मोड) | 0.25ps ((10GHz), 0.0625ps ((30GHz) |
| ट्रिगर प्रणाली बाहरी घड़ी स्रोत | 100mV,155~2500MHz(10GHz), 155~622MHz(30Ghz |
| ट्रिगर स्तर सीमा | ±1.0V |
| ट्रिगर इनपुट रेंज | ±1.5V |
| ट्रिगर कटऑफ | ±1.5V:5ms ~ 100ms |
| पावर (बाहरी पावर एडाप्टर) | 50 हर्ट्ज, 5 वी, 3 ए, 6 वाट |
| परिवेश का तापमान, सापेक्ष आर्द्रता ऑपरेशन | तापमान-20 से ~50°C, आर्द्रता 20% से ~80% |
| भंडारण | तापमान -40 से ~85°C, आर्द्रता 5% से ~90% |
| आकार | 235W×55H×255L (मिमी) |
| वजन | <2 किलो |
| संचार, नेटवर्क प्रबंधन इंटरफेस | आरजे45; 10/100 एमबीपीएस ईथरनेट का समर्थन |
